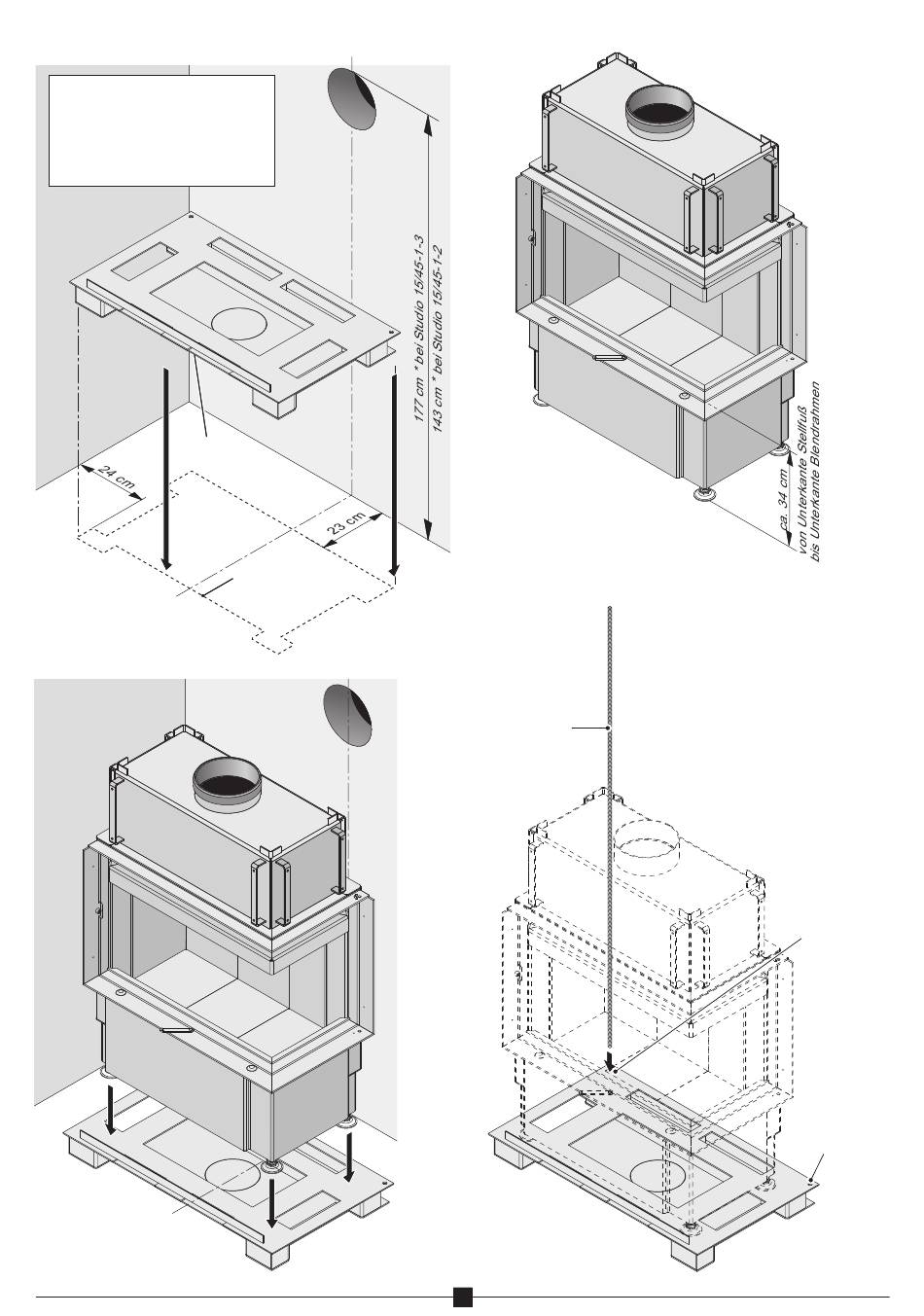

Das Tragegestell mit den angegebenen Abständen zur Wand aufstellen.
* bei der Verwendung von Estrich-
drehstützen (Seite 4) liegt die
Lastverteilplatte 2 - 5 mm höher.
Dementsprechend muss dieses
Maß hier bei den Höhenangaben
hinzu gerechnet werden.
Tragegestell
Stellen Sie den Ofenkorpus auf das Tragegestell.
Außenkontur der
Grundplatte des
Tragegestells
Den Ofenkorpus in der
Höhe auf 34 cm von Unterkante
Stellfuß bis Unterkante Blendrahmen
voreinstellen.
Schrauben Sie
die Gewindestange
in das Tragegestell.
Gewindestange
10
Die Gewindestange sollte möglichst in
die Gewindebohrung der "hinteren
Ecke" des Tragegestells geschraubt
werden. Wird dieser Bereich für den
Rauchrohranschluss benötigt (bitte
prüfen), schrauben Sie die Gewinde-
stange an die andere Seite (alternative
Gewindebohrung) des Tragegestells.
Erste Wahl:
Gewindebohrung
in die "hinteren
Ecke" schrauben.
Alternative
Gewinde-
bohrung
