ABB i-bus
KNX
Allgemein

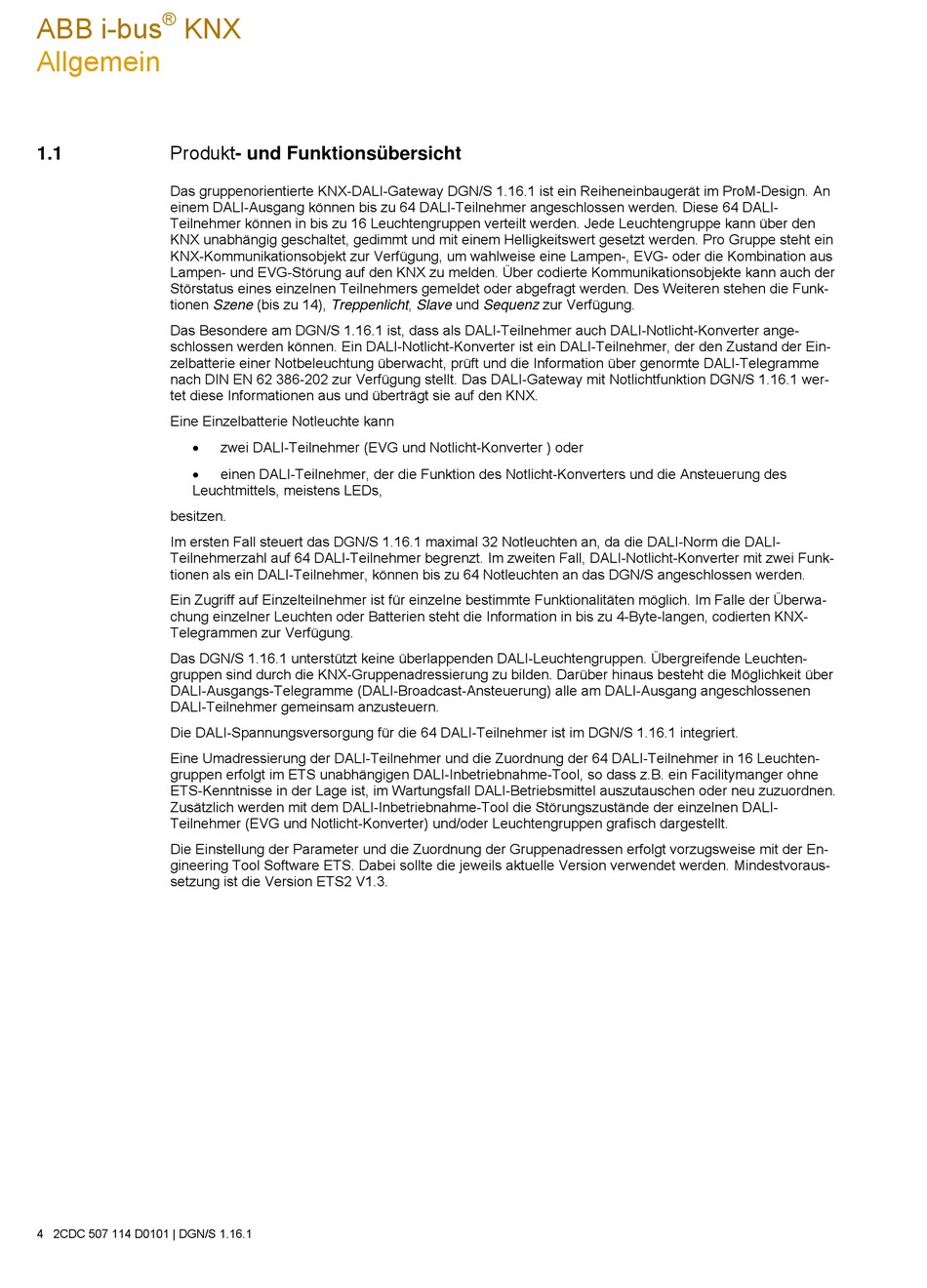

Produkt- und Funktionsübersicht
1.1
Das gruppenorientierte KNX-DALI-Gateway DGN/S 1.16.1 ist ein Reiheneinbaugerät im ProM-Design. An
einem DALI-Ausgang können bis zu 64 DALI-Teilnehmer angeschlossen werden. Diese 64 DALI-
Teilnehmer können in bis zu 16 Leuchtengruppen verteilt werden. Jede Leuchtengruppe kann über den
KNX unabhängig geschaltet, gedimmt und mit einem Helligkeitswert gesetzt werden. Pro Gruppe steht ein
KNX-Kommunikationsobjekt zur Verfügung, um wahlweise eine Lampen-, EVG- oder die Kombination aus
Lampen- und EVG-Störung auf den KNX zu melden. Über codierte Kommunikationsobjekte kann auch der
Störstatus eines einzelnen Teilnehmers gemeldet oder abgefragt werden. Des Weiteren stehen die Funk-
tionen Szene (bis zu 14), Treppenlicht, Slave und Sequenz zur Verfügung.
Das Besondere am DGN/S 1.16.1 ist, dass als DALI-Teilnehmer auch DALI-Notlicht-Konverter ange-
schlossen werden können. Ein DALI-Notlicht-Konverter ist ein DALI-Teilnehmer, der den Zustand der Ein-
zelbatterie einer Notbeleuchtung überwacht, prüft und die Information über genormte DALI-Telegramme
nach DIN EN 62 386-202 zur Verfügung stellt. Das DALI-Gateway mit Notlichtfunktion DGN/S 1.16.1 wer-
tet diese Informationen aus und überträgt sie auf den KNX.
Eine Einzelbatterie Notleuchte kann
Leuchtmittels, meistens LEDs,
besitzen.
Im ersten Fall steuert das DGN/S 1.16.1 maximal 32 Notleuchten an, da die DALI-Norm die DALI-
Teilnehmerzahl auf 64 DALI-Teilnehmer begrenzt. Im zweiten Fall, DALI-Notlicht-Konverter mit zwei Funk-
tionen als ein DALI-Teilnehmer, können bis zu 64 Notleuchten an das DGN/S angeschlossen werden.
Ein Zugriff auf Einzelteilnehmer ist für einzelne bestimmte Funktionalitäten möglich. Im Falle der Überwa-
chung einzelner Leuchten oder Batterien steht die Information in bis zu 4-Byte-langen, codierten KNX-
Telegrammen zur Verfügung.
Das DGN/S 1.16.1 unterstützt keine überlappenden DALI-Leuchtengruppen. Übergreifende Leuchten-
gruppen sind durch die KNX-Gruppenadressierung zu bilden. Darüber hinaus besteht die Möglichkeit über
DALI-Ausgangs-Telegramme (DALI-Broadcast-Ansteuerung) alle am DALI-Ausgang angeschlossenen
DALI-Teilnehmer gemeinsam anzusteuern.
Die DALI-Spannungsversorgung für die 64 DALI-Teilnehmer ist im DGN/S 1.16.1 integriert.
Eine Umadressierung der DALI-Teilnehmer und die Zuordnung der 64 DALI-Teilnehmer in 16 Leuchten-
gruppen erfolgt im ETS unabhängigen DALI-Inbetriebnahme-Tool, so dass z.B. ein Facilitymanger ohne
ETS-Kenntnisse in der Lage ist, im Wartungsfall DALI-Betriebsmittel auszutauschen oder neu zuzuordnen.
Zusätzlich werden mit dem DALI-Inbetriebnahme-Tool die Störungszustände der einzelnen DALI-
Teilnehmer (EVG und Notlicht-Konverter) und/oder Leuchtengruppen grafisch dargestellt.
Die Einstellung der Parameter und die Zuordnung der Gruppenadressen erfolgt vorzugsweise mit der En-
gineering Tool Software ETS. Dabei sollte die jeweils aktuelle Version verwendet werden. Mindestvoraus-
setzung ist die Version ETS2 V1.3.
4 2CDC 507 114 D0101 | DGN/S 1.16.1
zwei DALI-Teilnehmer (EVG und Notlicht-Konverter ) oder
einen DALI-Teilnehmer, der die Funktion des Notlicht-Konverters und die Ansteuerung des
