Toro 41642 Installationsanweisungen

Toro 41642 Installationsanweisungen

Excelarate-aufrüstungskit sprühfahrzeug multi-pro 5800
Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen

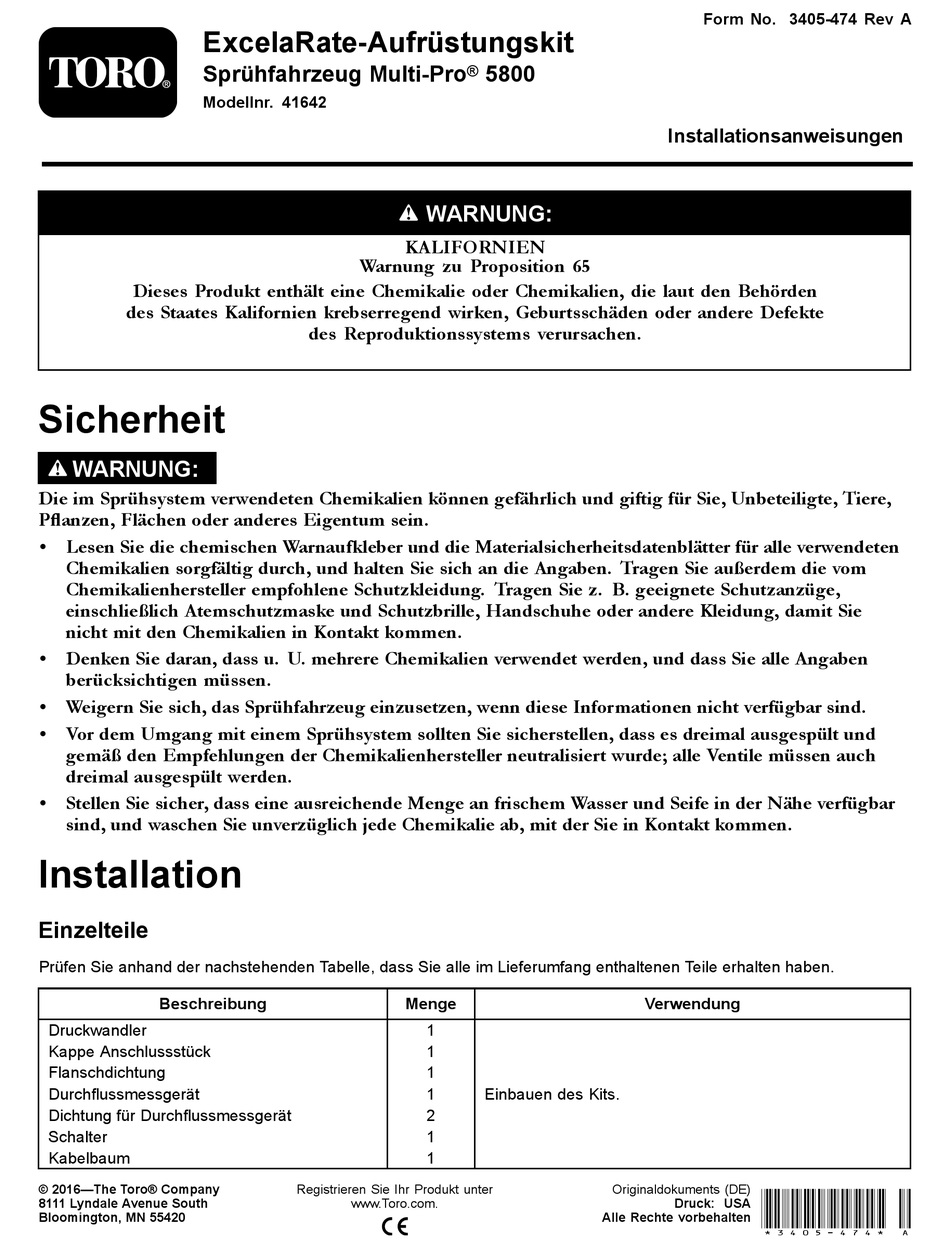

ExcelaRate-Aufrüstungskit
Sprühfahrzeug Multi-Pro
Modellnr. 41642
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Sicherheit
WARNUNG:
Die im Sprühsystem verwendeten Chemikalien können gefährlich und giftig für Sie, Unbeteiligte, Tiere,
Pflanzen, Flächen oder anderes Eigentum sein.
• Lesen Sie die chemischen Warnaufkleber und die Materialsicherheitsdatenblätter für alle verwendeten
Chemikalien sorgfältig durch, und halten Sie sich an die Angaben. Tragen Sie außerdem die vom
Chemikalienhersteller empfohlene Schutzkleidung. Tragen Sie z. B. geeignete Schutzanzüge,
einschließlich Atemschutzmaske und Schutzbrille, Handschuhe oder andere Kleidung, damit Sie
nicht mit den Chemikalien in Kontakt kommen.
• Denken Sie daran, dass u. U. mehrere Chemikalien verwendet werden, und dass Sie alle Angaben
berücksichtigen müssen.
• Weigern Sie sich, das Sprühfahrzeug einzusetzen, wenn diese Informationen nicht verfügbar sind.
• Vor dem Umgang mit einem Sprühsystem sollten Sie sicherstellen, dass es dreimal ausgespült und
gemäß den Empfehlungen der Chemikalienhersteller neutralisiert wurde; alle Ventile müssen auch
dreimal ausgespült werden.
• Stellen Sie sicher, dass eine ausreichende Menge an frischem Wasser und Seife in der Nähe verfügbar
sind, und waschen Sie unverzüglich jede Chemikalie ab, mit der Sie in Kontakt kommen.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Druckwandler
Kappe Anschlussstück
Flanschdichtung
Durchflussmessgerät
Dichtung für Durchflussmessgerät
Schalter
Kabelbaum
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
Menge
1
1
1
1
2
1
1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
5800
Verwendung
Einbauen des Kits.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3405-474 Rev A
Installationsanweisungen
*3405-474* A
Druck: USA
loading

Verwandte Anleitungen für Toro 41642

Inhaltszusammenfassung für Toro 41642

  • Seite 1 Verwendung Druckwandler Kappe Anschlussstück Flanschdichtung Durchflussmessgerät Einbauen des Kits. Dichtung für Durchflussmessgerät Schalter Kabelbaum © 2016—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3405-474* A 8111 Lyndale Avenue South www.Toro.com. Druck: USA Bloomington, MN 55420 Alle Rechte vorbehalten...

  • Seite 2: Einbauen Des Kits

    Einbauen des Kits 1. Stellen Sie das Sprühfahrzeug auf einer ebenen Fläche ab, aktivieren die Feststellbremse, stellen die Pumpe und den Motor ab und ziehen den Zündschlüssel ab. 2. Klemmen Sie das Minuskabel von der Batterie ab. 3. Lösen Sie die Schneckenklemmen, mit dem die Verteilerkupplung am Rührwerkventil und Abschnittsventil befestigt ist (Bild...
  • Seite 3 9. Nehmen Sie die Abdeckung vom Armaturenbrett ab (Bild Bild 4 1. Schalter 2. Blende 10. Setzen Sie den Schalter in das Loch ein (Bild 11. Schließen Sie unter dem Armaturenbrett den Kabelbaum am Schalter an. Schließen Sie ihn dann am Maschinenkabelbaum an.

  • Seite 4: Betrieb

    Betrieb Verwenden der ExcelaRate-Software Hinweis: Sie können die Software sofort nach dem Einbau des Kits verwenden. InfoCenter-Homebildschirm Hinweis: Im folgenden Bild wird ein Beispielbildschirm angezeigt. Dieser Bildschirm zeigt alle potenziellen Symbole, Wenn Sie die Maschine anlassen, wird der Homebildschirm die beim Einsatz auf dem Bildschirm angezeigt werden mit den entsprechenden, relevanten Symbolen angezeigt (z.
  • Seite 5 InfoCenter-Hauptmenübildschirm Hauptausleger-Schalteranzeige Die Anzeige für den Hauptauslegerschalter leuchtet auf, wenn Halten Sie die Taste 5 (ganz rechts) auf dem InfoCenter der Hauptausleger in der E -Stellung ist (Bild gedrückt, um auf den Hauptmenübildschirm zuzugreifen. Vom Hauptmenü-Bildschirm können Sie auf den Bildschirm Anzeige für Auslegerabschnitte „Set Rates“, „Einstellungen“, „Kalibrierung“, „Service“, „Diagnostik“...
  • Seite 6 Bildschirm „Set Rates“ Drücken Sie für den Zugriff auf den Bildschirm „Set Rates“ die Taste 2, bis Sie auf dem Hauptmenübildschirm (Bild bis Sie „Set Rates“ erreichen und drücken Sie Taste 4, um „Set Rates“ auszuwählen (Bild Auf diesem Bildschirm wird die Solldosierung, Dosierung 1, Dosierung 2 und der Verstärkungsprozentsatz angezeigt.
  • Seite 7 Drücken Sie die Tasten 3 und 4, um das Rührwerk zu verstärken oder abzumindern. Display Settings So wechseln Sie die Maßeinheiten: 1. Drücken Sie auf den Bildschirm „Einstellungen“ die Taste 2, bis Sie „Display settings“ erreichen und drücken Sie Taste 4, um „Display“ auszuwählen (Bild 2.
  • Seite 8 Bild 14 Bild 12 2. Geben Sie die PIN mit den Tasten 1 bis 4 ein 2. Drücken Sie Taste 2, bis Sie den gewünschten Eintrag und drücken Sie Taste 5, um die PIN-Eingabe im geschützten Menü erreicht haben (Bild 12).
  • Seite 9 Hinweis: Beim ersten Erstellen der PIN ist die Standard-PIN 1234. Bild 16 So ändern Sie die PIN im InfoCenter 1. Drücken Sie auf den Bildschirm „Display“ die Taste 2, Bild 18 bis Sie „PIN-Einstellungen“ erreichen und drücken Sie 1. Ziffer 1 4.
  • Seite 10 6. Bestätigen Sie mit den Tasten 1 bis 4 die neue PIN und drücken Sie Taste 5, um die PIN-Eingabe abzuschließen (Bild 20). Bild 21 Flow Calibration Führen Sie die Durchflusskalibrierung vor der ersten Bild 20 Verwendung der Maschine durch, wenn Sie die Düsen wechseln oder nach Bedarf.
  • Seite 11 dass Sie mit dem Auffangtest das für die ausgewählte Düsenfarbe angezeigte Volumen erhalten. 9. Drücken Sie die Taste 2, um auf den nächsten Schritt zu gehen. 10. Schalten Sie alle Auslegerabschnitte ein, schalten Sie den Hauptausleger ein und drücken Sie Taste 2, um die Kalibrierung zu beginnen.
  • Seite 12 Bildschirm „Wartung“ Sie „Diagnostik“ erreichen und drücken Sie Taste 4, um „Diagnostik“ auszuwählen. Drücken Sie für den Zugriff auf den Bildschirm „Wartung“ die Taste 2 auf dem Hauptmenübildschirm (Bild 6), bis Sie Wählen Sie auf dem Bildschirm „Diagnostik“ „Wartung“ erreichen und drücken Sie Taste 4, um „Wartung“ „Input/Output“, um die Eingaben und Ausgaben für die auszuwählen.
  • Seite 13 InfoCenter-Bildschirme „Spray-Area“ Halten Sie die Taste 5 auf dem Homebildschirm gedrückt, um die Menüleiste zu öffnen; wählen Sie dann den Bildschirm „Total Area“ oder „Sub-Area“ aus (Bild 27). Auf dem Bildschirm „Gesamtbereich“ verfolgen Sie die Gesamtanzahl der Acres und Gallonen, die Sie in allen Bereichen versprüht haben (Bild 27).
  • Seite 14 Bild 29 1. Anzeigetext 3. Drücken Sie eine beliebige Taste auf dem InfoCenter, um den Text vom Bildschirm „Display“ zu entfernen. 2. Code Hinweis: Hinweise werden nicht im Fehlerprotokoll aufgezeichnet. Hinweis: Drücken Sie eine InfoCenter-Taste, um einen Hinweis vom Bildschirm „Display“ zu entfernen. In der folgenden Tabelle finden Sie alle InfoCenter-Hinweise: Kondition Code...
  • Seite 15 Parameterstatus Falscher Parameterwert wurde Parameterstatus, ungültiger eingegeben Wert Parameterstatus Ein Wert liegt nicht im Bereich Parameterstatus, ungültige der zulässigen Werte Datenstandards wurden verwendet Ausleger abgeschaltet Geschwindigkeit ist abgefallen Ausleger sind abgeschaltet, angehalten oder Geschwindigkeit zu niedrig...
