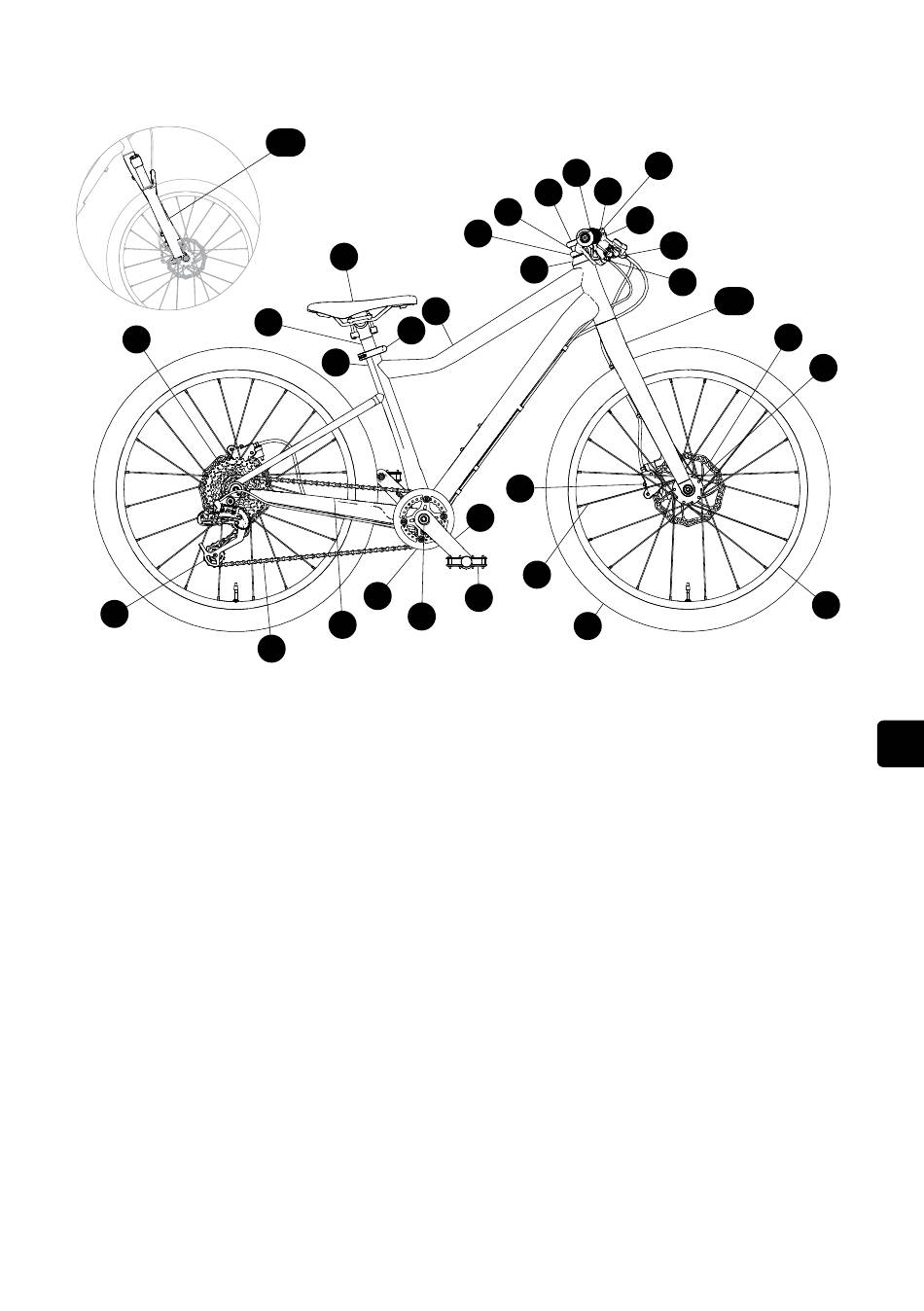

4 Jūsų „woom" dviračio komponentai
30
29
1 Balnelio gnybtas
2 Balnelio atrama
3 Balnelis
4 Rėmas
5 Rėmo anga reguliuojamo
balnelio atramai
(5 ir 6 dydis)
6 Dangtelis
7 Valdymo bloko gnybtas
8 Vairo iškyša
9 Vairo gnybtai
5 Jūsų „woom" dviračio paruošimas naudojimui
Įsidėmėkite: sąvokos „kairė" ir „dešinė" šioje instrukcijoje visada reiškia iš viršaus ir važiavimo kryptimi žiūrint į kairę
arba dešinę dviračio pusę. „woom" internetiniame puslapyje (woom.com) serviso ir informacijos skyriuje („Service
& Info") rasite montavimo vaizdo įrašus, padedančius surinkti „woom" dviratį.
Naudojimo instrukcija
16b
3
4
2
1
5
26
23
27
28
10 MTB rankenos
11 Stabdžio svirtis
12 Perjungimo svirtis
13 Vairas
14 Vairo kolonėlė
15 Valdymo blokas
(vairo kolonėlėje)
16a Karboninė šakė
16b Amortizuojanti šakė
17 Stabdžių apkaba
18 Stebulė
10
8
6
14
9
15
7
17
24
22
25
21
19 Stabdžių diskas
20 Ratlankis
21 Padangos
22 Stipinas
23 Vidinis guolis (rėme)
24 Paminos svirtis
25 Pamina
26 Apsauginis
grandinės žiedas
27 Grandinės
statramsčio apsaugas
28 Grandinė
13
11
12
16a
19
18
20
29 Perjungimo
mechanizmas
30 Kasetė LT
