Schreibschutz für Gerätepa-
rameter
Einschaltverzögerung
Versorgungsspannung
Klemmenbelegung
8
Minimale Betriebsspannung
Multidrop-Strom
Zeit für Verbindungsaufbau
1) Kein Multidrop-Strom im SIL-Betrieb
• Hardware: Schreibschutz mittels DIP-Schalter am Elektronikmodul im Gerät
• Software: Schreibschutz mittels Passwort
• Bis Beginn der HART-Kommunikation, ca. 10 s, während Einschaltverzögerung = I
• Bis das erste gültige Messwert-Signal am Stromausgang anliegt, ca. 28 s, während Einschaltverzö-
gerung = I ≤ 3,6 mA
a
Energieversorgung
Werte für Non-Ex Bereich, verpolungssicher:
• 11,5 V ≤ Vcc ≤ 42 V (Standard)
• I ≤ 23 mA
Werte für den Ex-Bereich siehe Ex-Dokumentation.
Der Transmitter muss von einer Spannungsversorgung 11,5 ... 42 V
(Niederspannung/-strom) mit Kurzschluss-Leistungsbegrenzung auf 8 A/150 VA gespeist wer-
den (gemäß IEC 61010-1, CSA 1010.1-92).
Das Gerät darf nur von einem Netzteil mit einem energiebegrenzten Stromkreis nach
UL/EN/IEC 61010-1, Kap. 9.4 und Anforderungen Tabelle 18, gespeist werden.
2

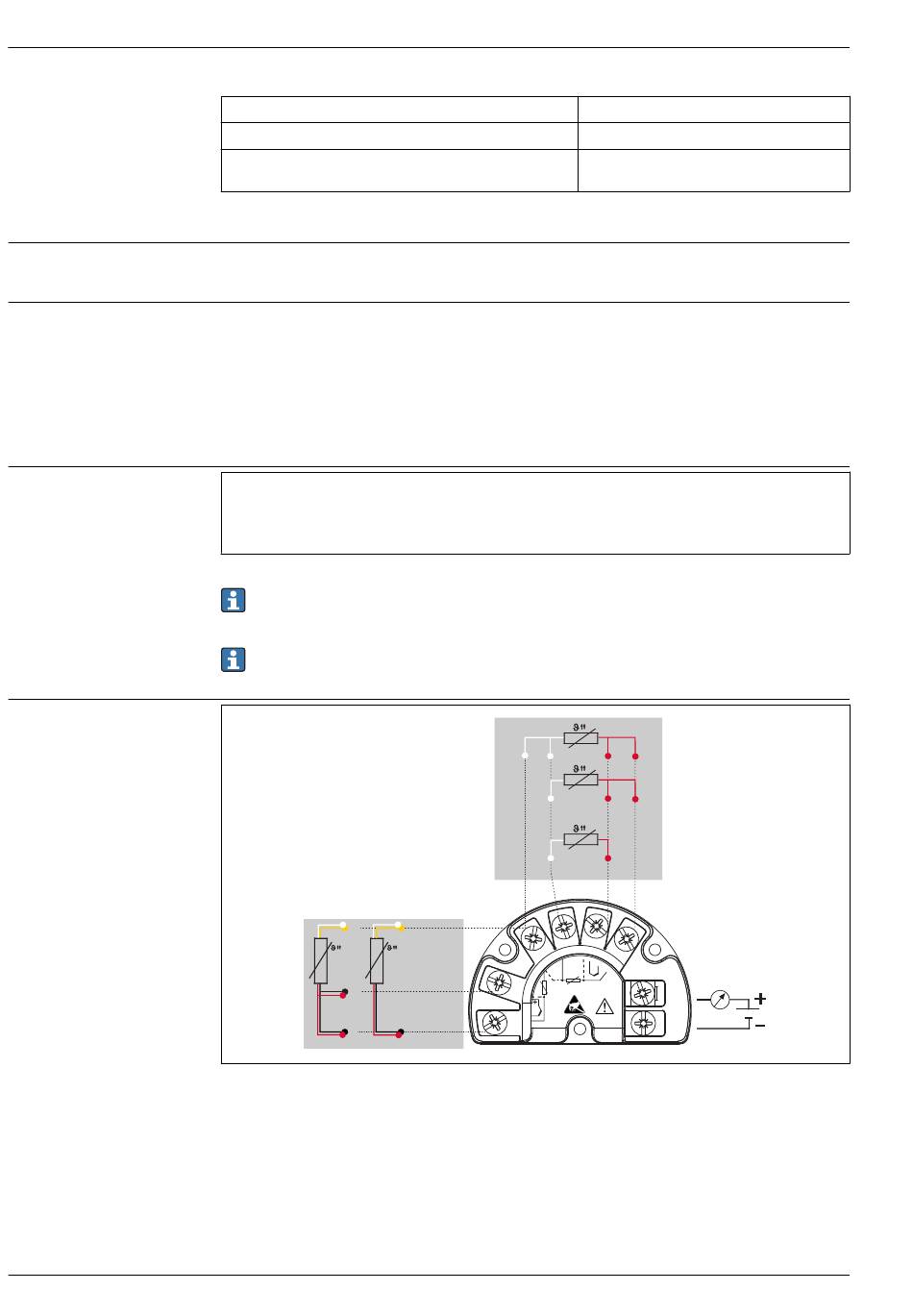

 2 Verdrahtung des Feldtransmitters, RTD, doppelter Sensoreingang
1 Sensoreingang 1, RTD, : 2-, 3- und 4-Leiter
2 Sensoreingang 2, RTD: 2-, 3-Leiter
3 Spannungsversorgung Feldtransmitter und Analogausgang 4 ... 20 mA oder Feldbusanschluss
1
WH WH
3
4
YE (WH)
5
4 3
S1
3
BK (RD)
S2
6
-
BK (RD)
iTEMP TMT162
11,5 V
AC
1)
4,0 mA
• Normalbetrieb: 9 s
• SIL-Betrieb: 10 s
a
gemäß NEC-Klasse 02
DC
RD RD
2
1
+ -
3
+
+
-
-
Endress+Hauser
≤ 3,6 mA
A0045944
