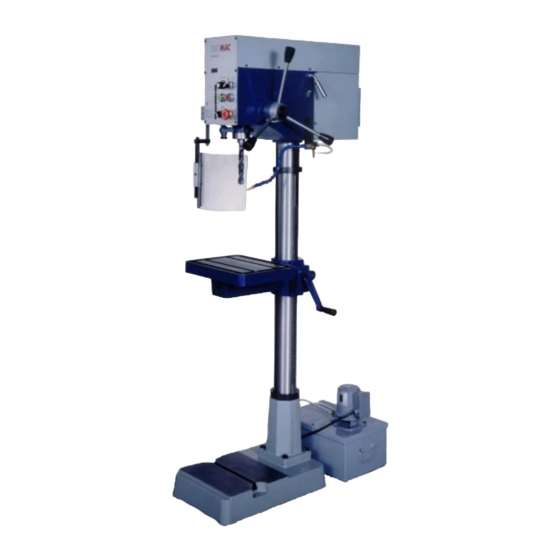

Promac BX-820VC Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
www.promac.ch
Bohrmaschinen
Bedienungsanleitung
Inhaltsverzeichnis
2
CE-Konformitätsdeklaration
3 - 4
5
6-7
Elektrischer Plan
8
Bedienungselemente
9
10
11
Einstellen der Drehzahlen
12
13
Wartungsarbeiten
14-15
Fehlerbehebung
16-17
18
BX-820VC - BX-823VC
BD198d / 2003.09
BX-820VC
BX-821VC
BX-822VC
BX-823VC
1
Inhaltsverzeichnis
Verwandte Anleitungen für Promac BX-820VC
Inhaltszusammenfassung für Promac BX-820VC
-
Seite 1: Inhaltsverzeichnis
BX-820VC - BX-823VC BD198d / 2003.09 www.promac.ch BX-820VC Bohrmaschinen BX-821VC BX-822VC Bedienungsanleitung BX-823VC Inhaltsverzeichnis CE-Konformitätsdeklaration 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb Elektrischer Plan Stückliste der elektrischen Anlage, Bedienungselemente Aufstellung der Maschine Inbetriebnahme Einstellen der Drehzahlen Konusadapter entfernen Wartungsarbeiten 14-15... -
Seite 2: Ce-Konformitätszertifikat
CE-Konformitätszertifikat BX-820VC - BX-823VC TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsien, R.O.C. CE - KONFORMITÄTSERKLAERUNG gemäss - Maschinenrichtlinien 98/37/EEC - EMC Norm 89/336/EEC - Niedervolt Direktiven 73/23/EEC - EN 50081-2, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3 - EN 60204-1 TOOLTEK LTD. -
Seite 3: Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften BX-820VC - BX-823VC Die Nicht-Beachtung dieser Anweisungen kann schwere Ver- HINWEIS letzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 4 Hinweise zur Arbeitssicherheit HINWEIS Transport der Maschine 1. Die Maschinen BX-820VC und BX-821VC wiegen 125kg, die Maschienen BX-822VC und BX-823VC wiegen 145kg. 2. Für den Transport geeignete Transportmittel verwenden. 3. Die Maschinen sind stark kopflastig; beim Transport besteht Kippgefahr! Arbeitsplatz 1.
-
Seite 5: Technische Daten, Maschinenbeschrieb
Lärmschutz ausrüsten muss. Maschinenbeschrieb Mit der BX-820VC, BX-821VC, BX-822VC oder BX-823VC Bohrmaschine steht ein universelles Bearbeitungszen- trum zur Verfügung mit dem die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. - Seite 6 Elektrische Anlage BX 820VC BX-820VC - BX-823VC HINWEIS Das Elektroschema, 230Volt, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert oder sonstige Eingriffe vorgenommen, müssen diese von einem Fachmann vorgenommen werden.
- Seite 7 Elektrische Anlage BX 821VC - 823VC BX-820VC - BX-823VC HINWEIS Das Elektroschema, 230Volt, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert oder sonstige Eingriffe vorgenommen, müssen diese von einem Fachmann vorgenommen werden.
-
Seite 8: Stückliste Der Elektrischen Anlage
Stückliste der elektrischen Anlage BX-820VC - BX-823VC Kurzzeichen Funktion Tech. Daten Hersteller Bemerkungen Tourendrehschalter Not-/Ausschalter AC 400V, 7.5A MACK, MK-E/22 IEC 144 Schalterdrücker "Start" AC 400V/2.1A MACK, MK-B/22 IEC 144 SB 2 Schalterdrücker "Stop" AC 400V,2.1A MACK, MK-B/22 IEC 144,IP65... -
Seite 9: Aufstellung Der Maschine
3. Prüfen, ob der Motor im Uhrzeigersinn dreht, bevor der endgültige Anschluss über eine Steckvorrichtung an das Stromnetz erfolgt. 4. Die Modelle BX-820VC und BX-821VC müssen auf einer stabilen, standfesten Werkbank oder auf einem Sockelunterbau montiert werden. Es ist unbedingt notwendig, dass die Werkbank, die für die Aufstellung verwendet wird, verzugsfrei ist. -
Seite 10: Inbetriebnahme
T-NUTEN AUF ARBEITSTISCH UND FUSSPLATTE Für ein sicheres Arbeiten muss das Werkstück immer mittels geeignetem Spannwerkzeug fest auf den Kreuz- tisch gespannt werden. Die T-Nuten im Arbeitstisch haben das Mass von 12mm. Eine grosse Auswahl von geeig- neten Spannwerkzeugen dazu finden Sie im PROMAC-Metallmaschinen-Katalog. -
Seite 11: Einstellen Der Spindeldrehzahlen
Einstellen der Spindeldrehzahlen BX-820VC - BX-823VC Die gewünschte Drehzahl kann mit dem Tourenzahlregler stufenlos eingestellt werden. Die Tourenzahl kann an der Digitalanzeige abgelesen werden. Digitale Touren- zahl-Anzeige Drehzahlver- stellung Stopdrücker Startdrücker Not-/Ausschalter Tiefenanschlag... -
Seite 12: Konusadapter Entfernen
Konusadapter entfernen BX-820VC - BX-823VC... -
Seite 13: Ausserordentliche Wartung
Wartung BX-820VC - BX-823VC Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenen Spänen. -
Seite 14: Fehlerbehebung Elektronische Regelung
5. Niemals die Stecker des Ausgangs (U/V/W) des Motoreglers (DC) direkt mit dem Wechsel-Stromkreis (AC) verbinden. Hinweis zur Fehlersuche: Die PROMAC Modelle BX-820VC, BX-821VC und BX-822VC sind mit einem elektronischen Diagnostikprogramm ausgerüstet, welches Hinweise auf Fehler wie: Motorüberlastung, zu hohe oder zu niedrige Spannung etc. gibt. - Seite 15 Fehlerbehebung elektronische Regelung BX-820VC - BX-823VC o.L. Der elektronische Motorregler hat über- Kontrollieren, ob der Motor überlastet wurde. massigen Strombedarf entdeckt. Der elektronische Motorregler kann während 60 Sekunden mit einer Ueberbelastung von 150% belastet werden. o.L. I Interner elektronischer Ueberlastschutz Kontrollieren, ob der Motor überlastet wurde.
-
Seite 16: Ersatzteilzeichnung
Ersatzteilzeichnung BX-820VC - BX-823VC Im Anhang der Bedienungsanleitung befindet sich die Auflistung der für die Maschine normalerweise erhält- lichen Ersatzteile. Diese sind über den örtlichen Lieferanten der Maschine zu beziehen. Bei der Bestellung ist die Teile-Nr., Benennung und Stückzahl anzugeben. Ferner immer Typ, Seriennummer und... -
Seite 17: Ersatzteillisten
Ersatzteilliste BX-820VC - BX-823VC PM- 820056 Drucklager / Roulement PM- 820001 Fussplatte / Pied PM- 820057 Kugellager / Roulement 2-3. PM- 820002 Säule / Colonne PM- 820058 Mutter / Ecrou PM- 820004 Schraube / Boulon PM- 820059 Welle / Axe 4-1. -
Seite 18: Garantieschein
Garantieschein BX-820VC - BX-823VC 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
