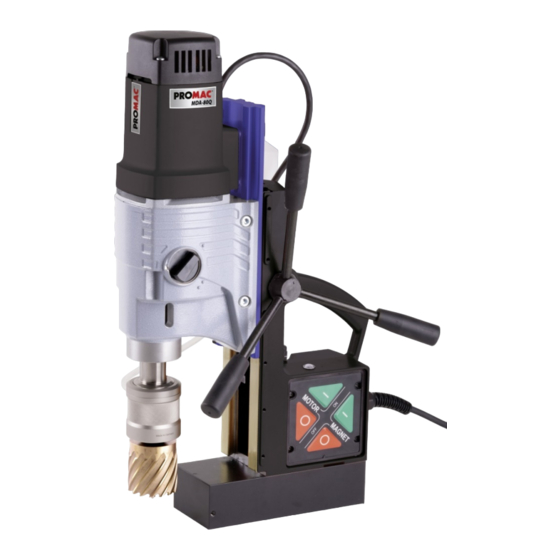

Promac MDA-80Q Bedienungsanleitung
Metall-kernbohrmaschine
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Mode d'emploi
Bedienungsanleitung
Operation manual

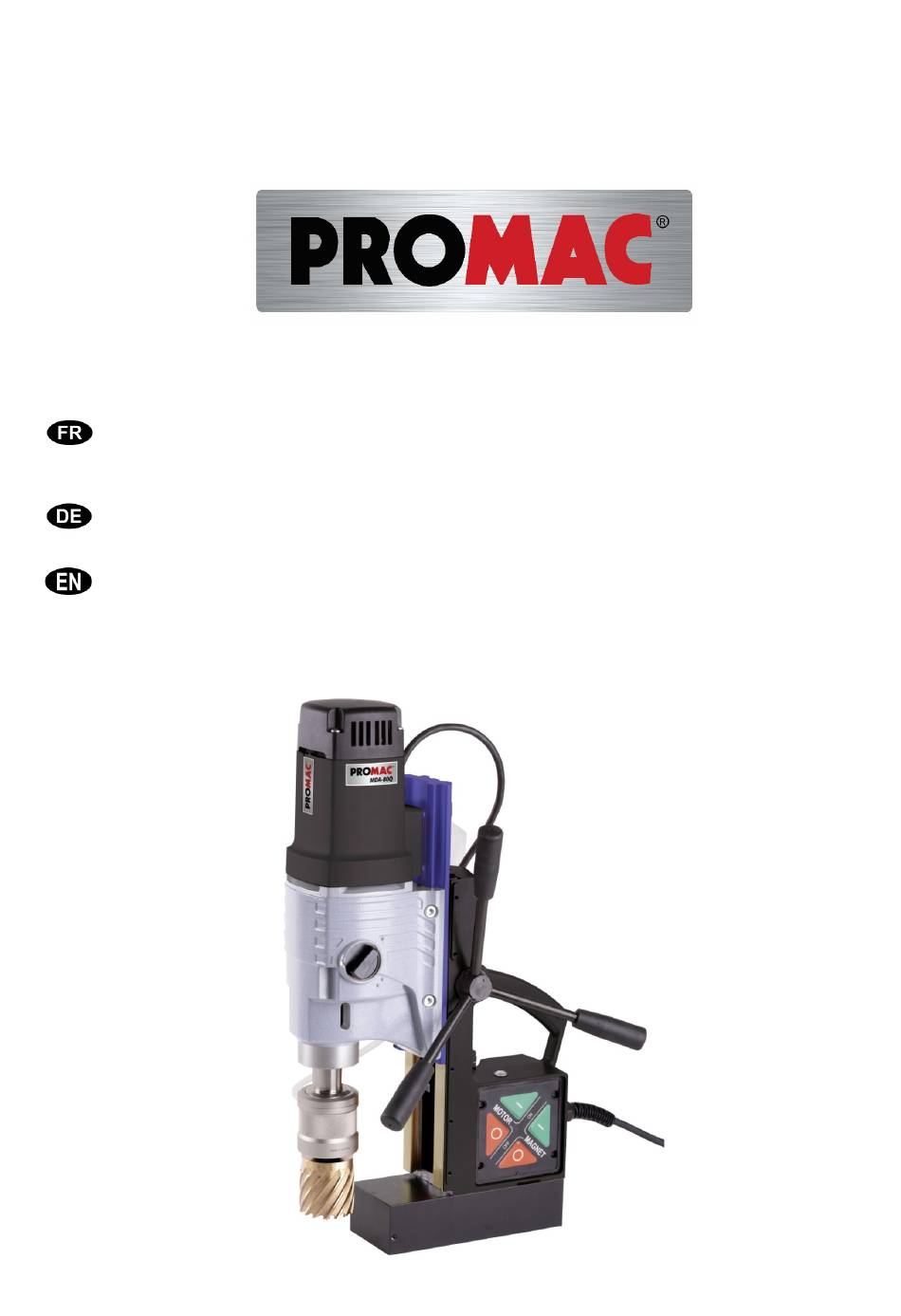

PROMAC MDA-80Q
Perceuse à socle magnétique
À lire avant la mise en service puis à conserver!
Metall-Kernbohrmaschine
Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren!
Metal Core Drilling Machine
Before use read and save these instructions!
1
Inhaltsverzeichnis
Verwandte Anleitungen für Promac MDA-80Q
Inhaltszusammenfassung für Promac MDA-80Q
- Seite 1 Mode d‘emploi Bedienungsanleitung Operation manual PROMAC MDA-80Q Perceuse à socle magnétique À lire avant la mise en service puis à conserver! Metall-Kernbohrmaschine Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Metal Core Drilling Machine Before use read and save these instructions!
-
Seite 10: Sicherheitshinweise
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein PROMAC-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit Metallkernbohrmaschinen können unsachgemäße Handhabung und/oder schlechte Wartung die Maschine beschädigen und schwere Verletzungen verursachen. -
Seite 11: Bestimmungsgemäße Verwendung
Materialien mit magnetisierbarer Oberfläche. Es ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk. Das Gerät lässt sich waagrecht, senkrecht und über Kopf einsetzen. Technische Daten Bezeichnung: MDA-80Q Leistungsaufnahme: 1800 Watt Lastdrehzahl: 110 / 175 / 245 / 385... -
Seite 12: Gerätebeschreibung
Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld mit großen Tasten kann der Elektromagnet und der Motor ein und ausgeschaltet werden. Die LED über dem Bedienfeld verdeutlicht den Betriebszustand und die Haftkraft des Magneten. -
Seite 13: Ein- Und Ausschalten
• Das Ausschalten erfolgt in umgekehrter Reihenfolge, MOTOR OFF dann MAGNET OFF. • Für nicht magnetisierbare Materialien verwenden Sie bitte die PROMAC Vakuumanlage (Artikel Nr. 18150). • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitskette sichern. Bei diesen Arbeiten empfehlen wir das Kühlen mit einem Spray. -
Seite 14: Deaktivieren Des Sensors Und Des Automatischen Motor Not Aus
Motor Not Aus Die Kernbohrmaschine verfügt über einen automatischen Not Aus Stopp des Motors. Wird beim Arbeiten mit laufendem Motor, der Magnet durch Überbelastung, Vibrationen oder andere Ursachen vom ferromagnetischen Untergrund abgedrückt entsteht ein Luftspalt unter dem Magneten. Sobald sich der Magnet vom Untergrund löst wird automatisch der Motor deaktiviert und die Magnet-LED leuchtet konstant rot. -
Seite 15: Arbeiten Mit Kernbohrer
Arbeiten mit Kernbohrer • Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben. • Kernbohrer mit Weldonschaft, werden mit den Klemmschrauben (DIN 913) auf den beiden Spannflächen festgespannt. • Zuerst den Kernbohrer mit Zentrier- und Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen. -
Seite 16: Warten Und Reparieren
Nur Original PROMAC Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die PROMAC Metallkernbohrmaschinen sollten nach ca. 250 Betriebsstunden von unserer PROMAC Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl (Lubcon, Turmogearoil PE 150 300 ml) sollte ebenso wie die Kohlebürsten erneuert werden. - Seite 26 Ersatzteile / Spare Parts / Pièces de rechange...
- Seite 27 Pos.-Nr. Menge Art. Nr. Beschreibung Description Pos.-No. Qty. Prod. No. 189401080 Ständergehäuse RB 50X - 80X housing 189412054 Federblech spring steel plate 189412056 Messing Profil -rechts- brass profile –right- 189412057 Messing Profil -links- brass profile –left- 189501073 Zahnstange -210mm- rack -210mm- 189412052 Schlitten orange eloxiert L300 slide orange anodized L300...
- Seite 29 Explosionszeichnung Motor AHB 32/4 / Exploded drawing motor AHB 32/4 / Vue éclatée moteur AHB 32/4 Stückliste Motor AHB 32/4 / Parts list motor AHB 32/4 / Liste des pieces moteur AHB 32/4 Pos.-Nr. Menge Art. Nr. Beschreibung Description Qty. Prod.
- Seite 30 Entstörkondensator Anti-interference capacitor 189502065 Federscheibe B4 gewellt Spring washer B4 corrugated 189622009 Gewindefurchschraub ZM4x12 Thread-rolling screw ZM4x12 189622010 189411083 Motorgehäuse, kpl. Motor housing cpl.. Kappe für Motorgehäuse Cap for motor housing 189813051 Blechschraube HC 4,8x45 Sheet metal screw HC 4,8x45 189622018 Dichthülse Sealing bush...
