Promac MB 32 Bedienungsanleitung Seite 10

Funktionserklärung

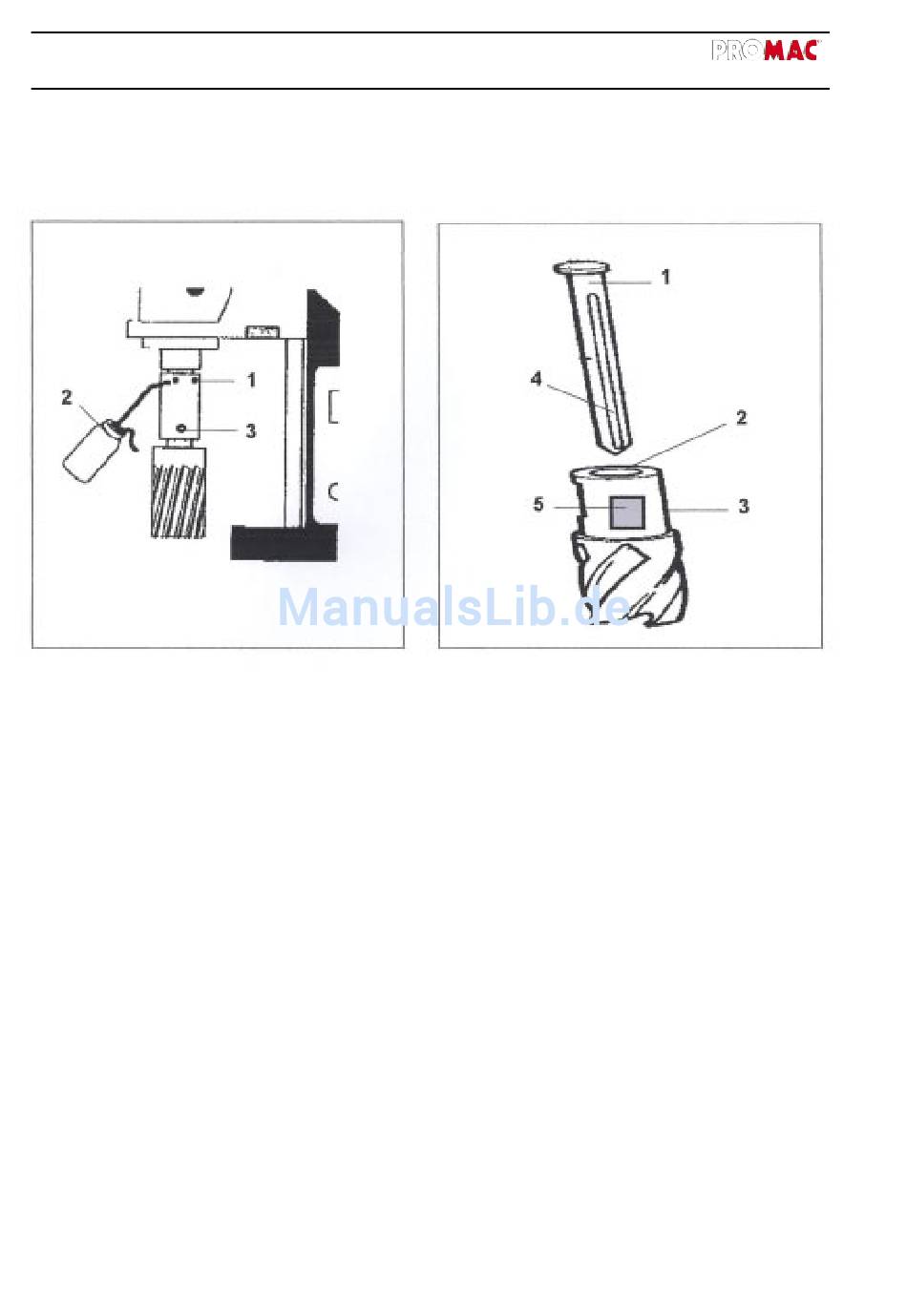

Abbildung 3
Abbildung 3 :
Abbildung 4 :
10
1 : Die Löcher (4 x Rundherum) in die Sie das Öl spritzen
2: Ölspritze
3: Anziehschrauben für den Kernbohrer
1: Auswerferstift
2: Zentrierloch im Kernbohrer
Stecken Sie den Auswerferstift zuerst in das Zentrierloch des Kernbohrers,
und dann den Kernbohrer mit dem Paßstift in die Bohrspindel.
3 : Kernbohrerschaft; der Teil, den Sie in die Bohrspindel schieben
4: Ölrinne, die für den Öldurchlaß zur Schmierung von innen aus sorgt.
5: Anfräsung: jeder Kernbohrer hat 2 angefräste Seiten.
6: Nach dem Einschieben des Kernbohrers in die Bohrspindel sorgen Sie dafür, daß die
2 Flächen sich genau vor den Schraubenlöchern befinden. (Nummer 3 in Abbildung 3)
und ziehen Sie die Schrauben daraufhin fest.
MB 32 - MB 100/2
Abbildung 4
