Funktionserklärung
1
2
3
4
Abbilung 1
Abbildung 1:
Abbildung 2 :
*Nach oben drehen bedeutet eine Niedrigere Geschwindigkeit bei 1,
und einen Niedriger Drehmoment bei 2.
Erläuterung:
Das Modell MB 100/2 verfügt über einen nach links und rechts drehenden Motor, der die Maschine besonders
zum Gewindeschneiden geeignet macht. Sowohl für diese als auch für andere Bearbeitungen ist die Maschine
MB 100/2 mit verschieden Sicherheitseinrichtungen versehen. Auf diese Weise sorgt die Drehmomentregelung
(Torque Control) dafür, daß Sie den Drehmoment sichern können und das Brechen von Kernbohrern und
anderen Werkzeugen nicht mehr möglich ist.

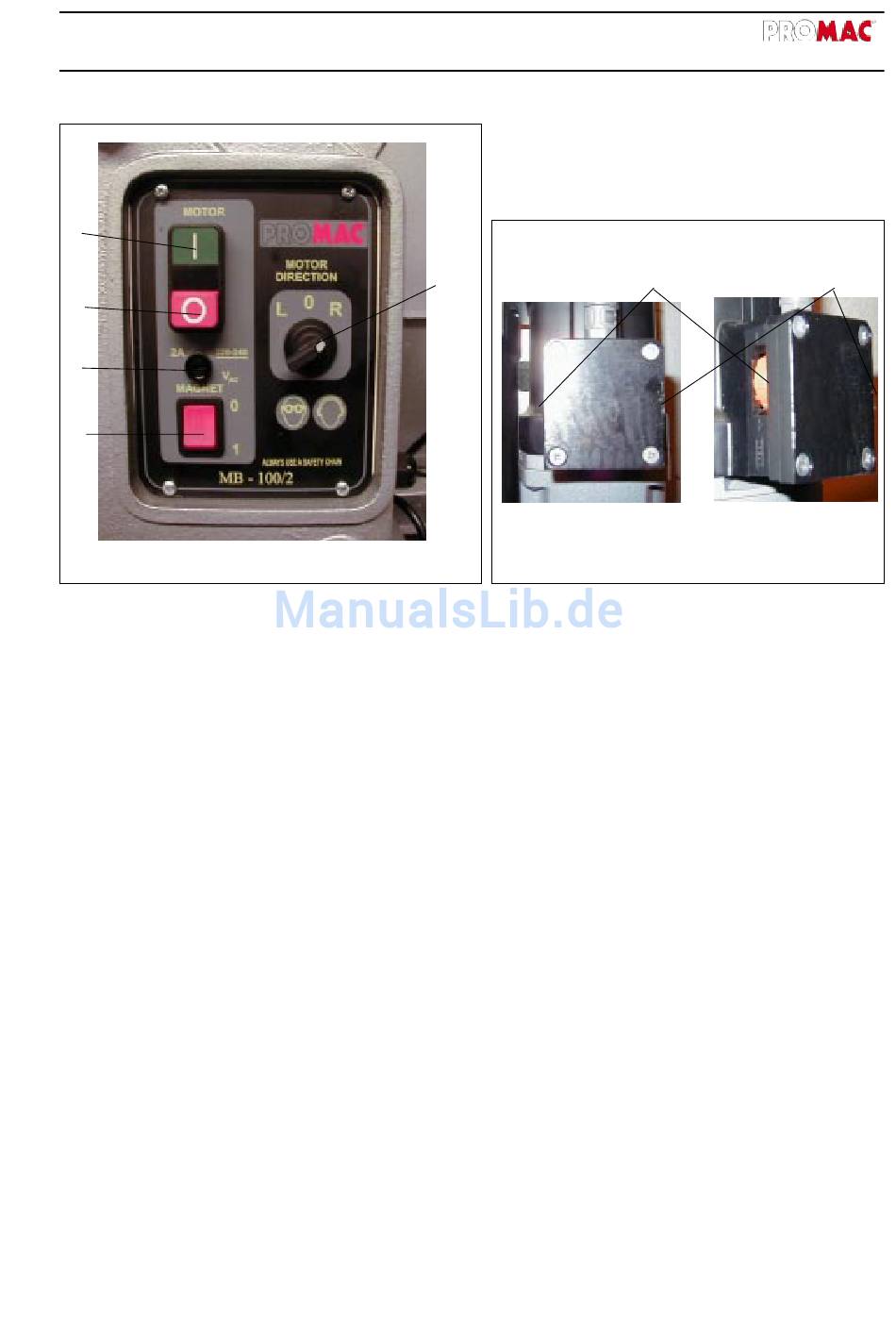

Vorderansicht der Bedienfläche
1: Schalter des Motors EIN
2: Schalter des Motors AUS
3: Sicherungsdose
4: EIN ( I ) und AUS ( O ) (Kipp)schalter de Magnets
5: Drehrichtung des Motors nach links- nach rechts (Nur Modell MB 100/2)
R = nach rechts
L = nach links
Position Mitte ist neutral
Gilt nur für Modell MB 100/2
A: Vorderansicht der Steuerungseinheit des Drehmoments und der Drehzahlen
1: Drehzahlregler*
2: Drehmomentregler*
B: Ansicht des Schalters
A
5
Abbildung 2
MB 32 - MB 100/2
B
1 2
