Installation
4.4 ZUBEHÖR
4.4.1 Membran-Leckage-Detektor
Der Membran-Leckagedetektor ist ein elektrischer Leitfähigkeitssensor, der das Vorhandensein von
Flüssigkeit erkennen kann, wenn seine Leitfähigkeit 0,05 mS oder höher beträgt. Die Pumpe muss mit
dem speziellen Membranflansch zur Aufnahme des Detektors versehen sein.
Membran Ø
Membran-Leckage-Sensor-Kit
50
29-068-P
69
29-063-P

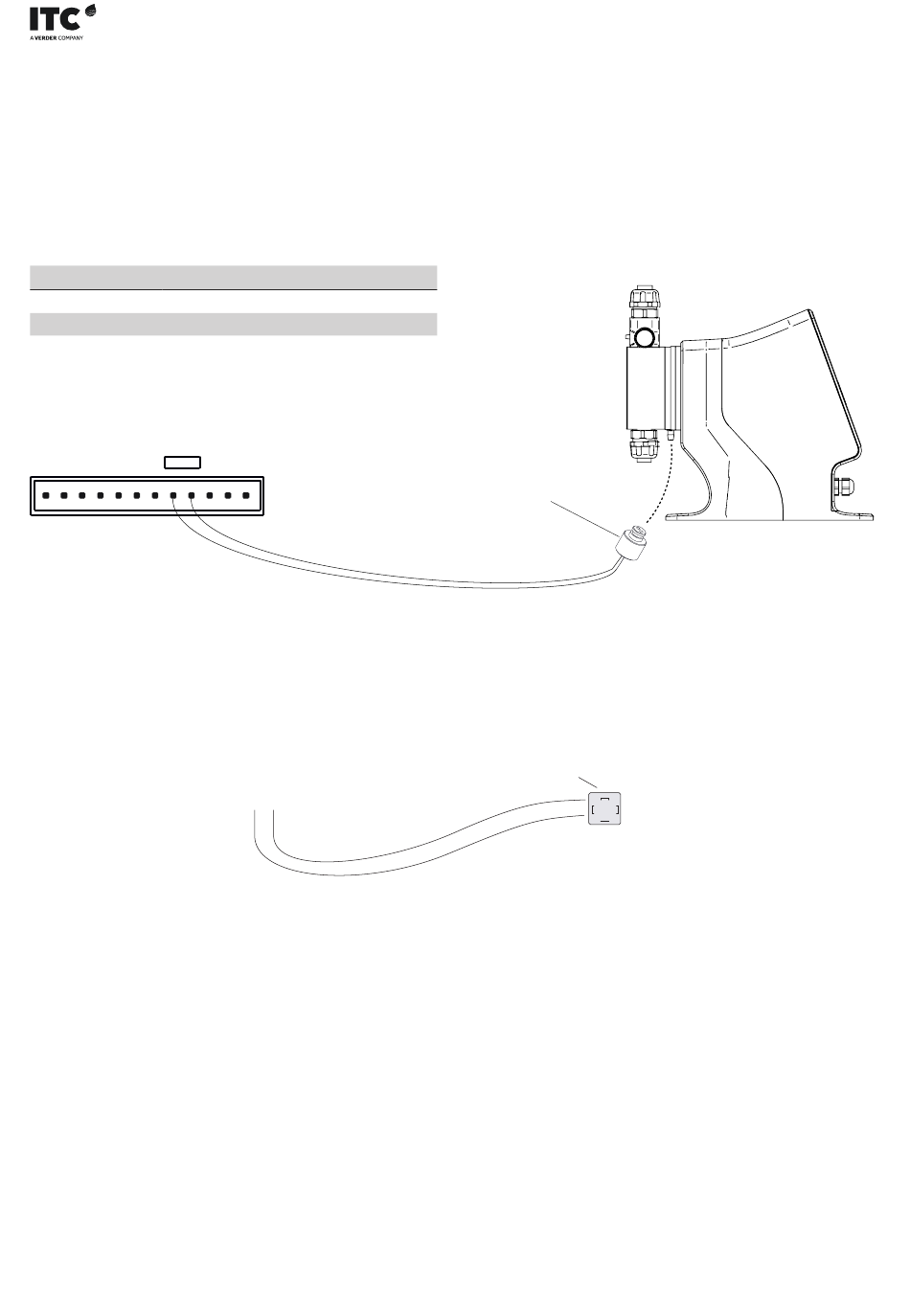

Setzen Sie den Melder Ref. 29-056 in die untere Öffnung der Membran
ein und verbinden Sie die Stifte 8 - 9 wie in der Zeichnung gezeigt.
LEAKAGE
MN+M N-
89
4.4.2 Drucksensor
Der Drucksensor schützt die Pumpe vor dem Betrieb unter Überdruckbedingungen, wenn der Druckalarm
aktiviert ist. Schließen Sie den 4 - 20 mA 10 bar Drucksensor Ref. 18705 wie in der Zeichnung gezeigt
an.
14
PRESSURE
24
+-
10
11
12
29-056
-
+
18705
2
1 = 24
1
2 = +
