4.3 HYDRAULISCHE INSTALLATION

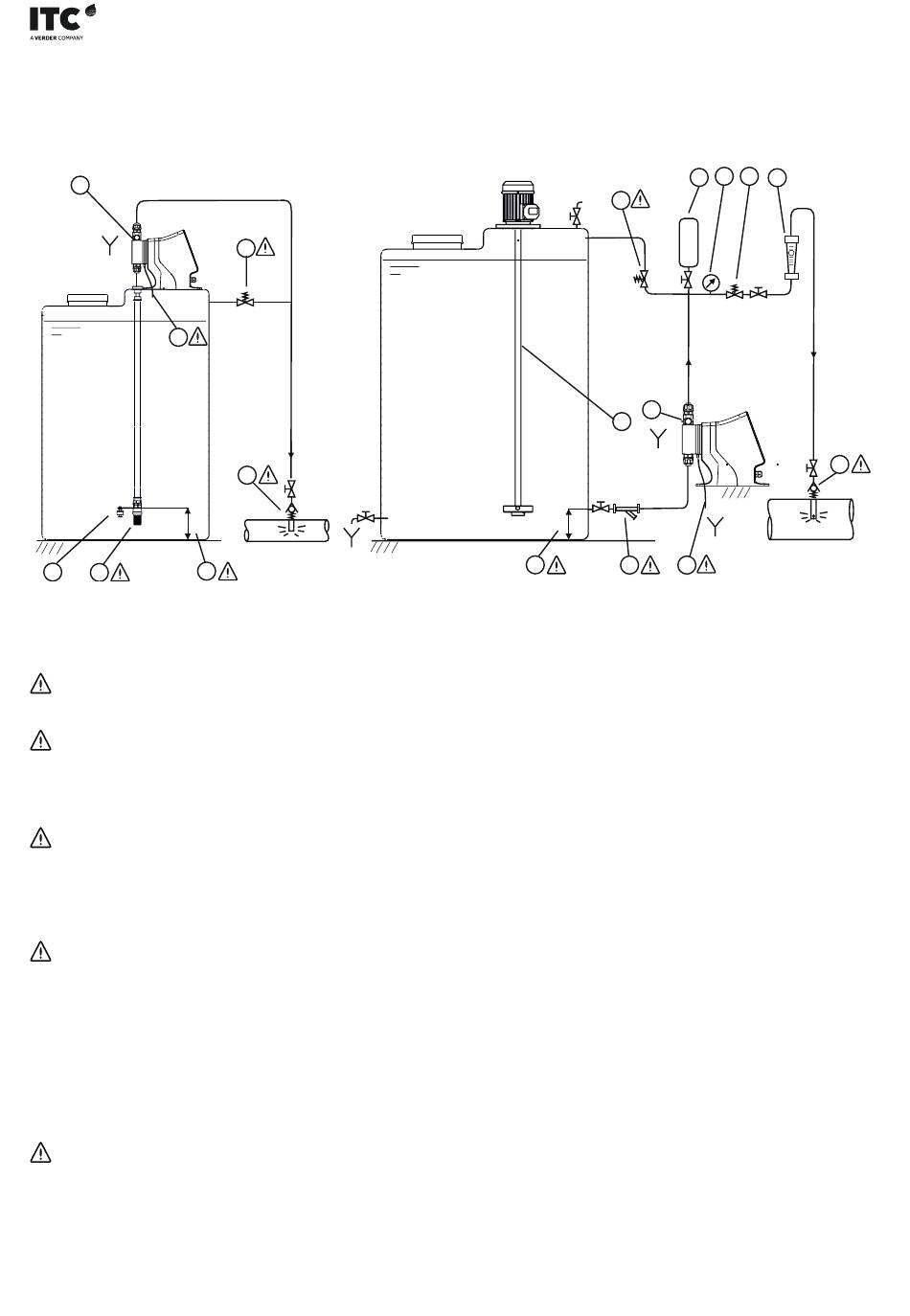

4.3.1 Installationsbeispiele
6
5
h
1
3
2
1. Um ungelöste Partikel zu vermeiden, saugen Sie das einzuspritzende Produkt niemals vom Boden
des Tanks ab.
2. Filtern. Es ist wichtig, einen Filter (150 Mikron) in die Saugleitung einzubauen.
3. Füllstandssensor
4. Rührwerk
5. Stellen Sie sicher, dass Sie im Falle eines Membranbruchs einen Schlauch oder ein Rohr aus
Material, das mit dem dosierten Produkt kompatibel ist, an den Boden des Zylinders am Abflussloch
anschließen und die Flüssigkeit darin auffangen a sicherer Ort.
6. Ansaug- und Ablassventil in die Pumpe eingebaut.
7. Ü berdruckventil. Installieren Sie ein Überdruckventil in einem Bypass so nah wie möglich an der
Pumpe, um die Pumpe und die Installation vor möglichem Überdruck zu schützen. Dieser Bypass
sollte die Flüssigkeit an einen sicheren Ort leiten.
8. Impulsdämpfer
9. Manometer.
10. Druckhalteventil.
11. Durchflussmesser
12. Rückschlagventil für die Einspritzung
12
7
12
8 9
7
6
4
h
1
2
5
10 11
12
