Leistungsteil des
1.21

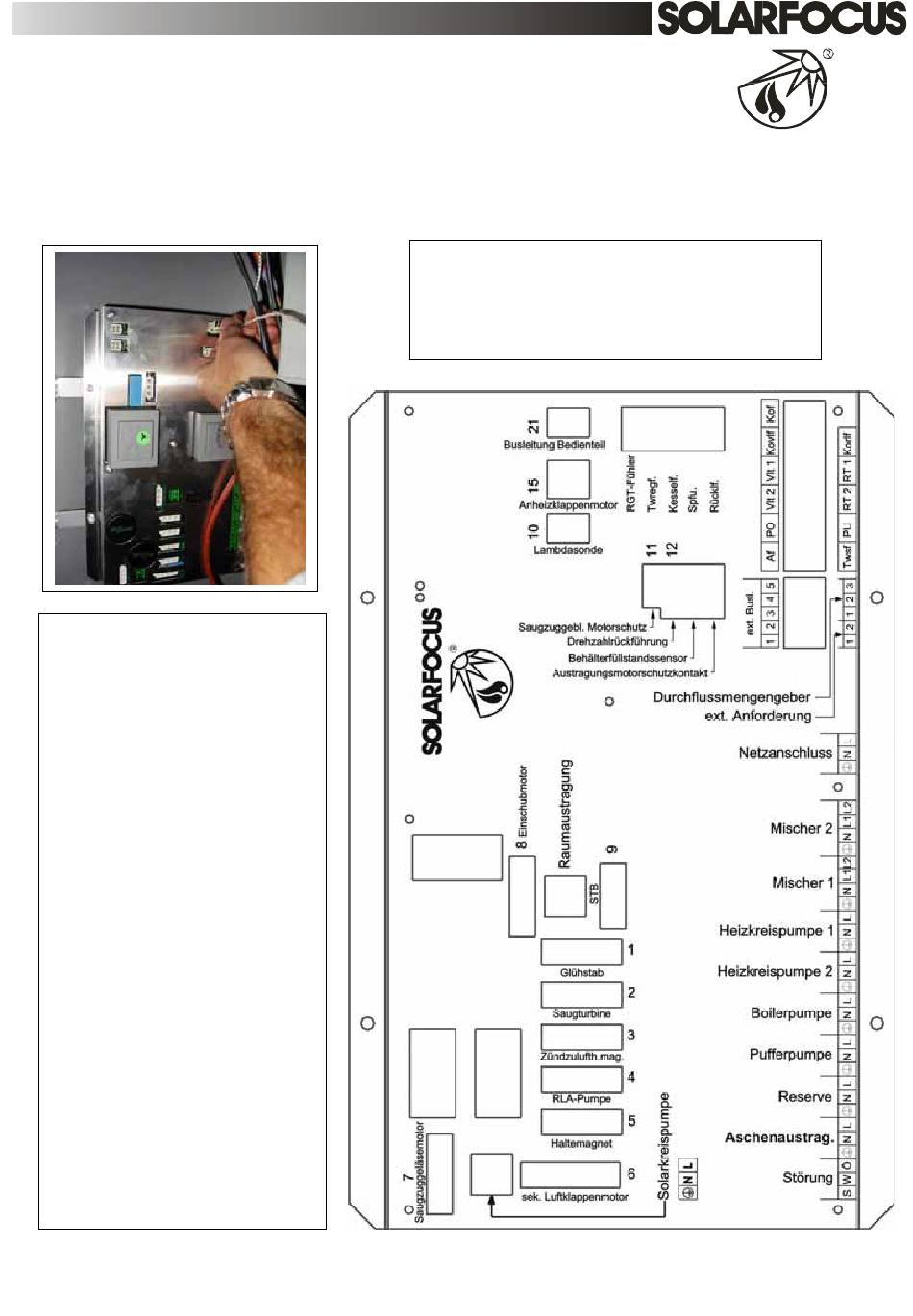

Die bauseits verlegten Fühler-, Pumpen- und Mischerantriebskabel sind an den beschrifteten
Schraubklemmen zu befestigen. Für die Verkabelung sind durchwegs flexible Kabel zu verwenden!
Abkürzungen der
Fühleranschlüsse am
Leistungsteil des
manager
SOLARFOCUS eco
Af ........ Aussenfühler
Twsf .... Trinkwasserspeicherfühler
PO
Puffertemperaturfühler oben
(bleibt frei)
PU
Puffertemperaturfühler
unten (bleibt frei)
Vlt 1
Vorlauftemperaturfühler
Heizkreis 1
Vlt 2
Vorlauftemperaturfühler
Heizkreis 2
RT 1
Raumtemperaturfühler
Heizkreis 1
RT 2
Raumtemperaturfühler
Heizkreis 2
RGT-Fühler
Rauchgas-
Temperaturfühler
Twregf. Trinkwasserregister-Fühler
Kesself. Kesselfühler
Spfu. ... Speicherfühler unten
Kof ...... Kollektorfühler
Nur, wenn Wärmemenge gemessen
wird:
Korlf .... Kollektorrücklauffühler
Kovlf.... Kollektorvorlauffühler
manager
eco
Netzkabel erst bei
Inbetriebnahme des Gerätes
unter Spannung setzen !
