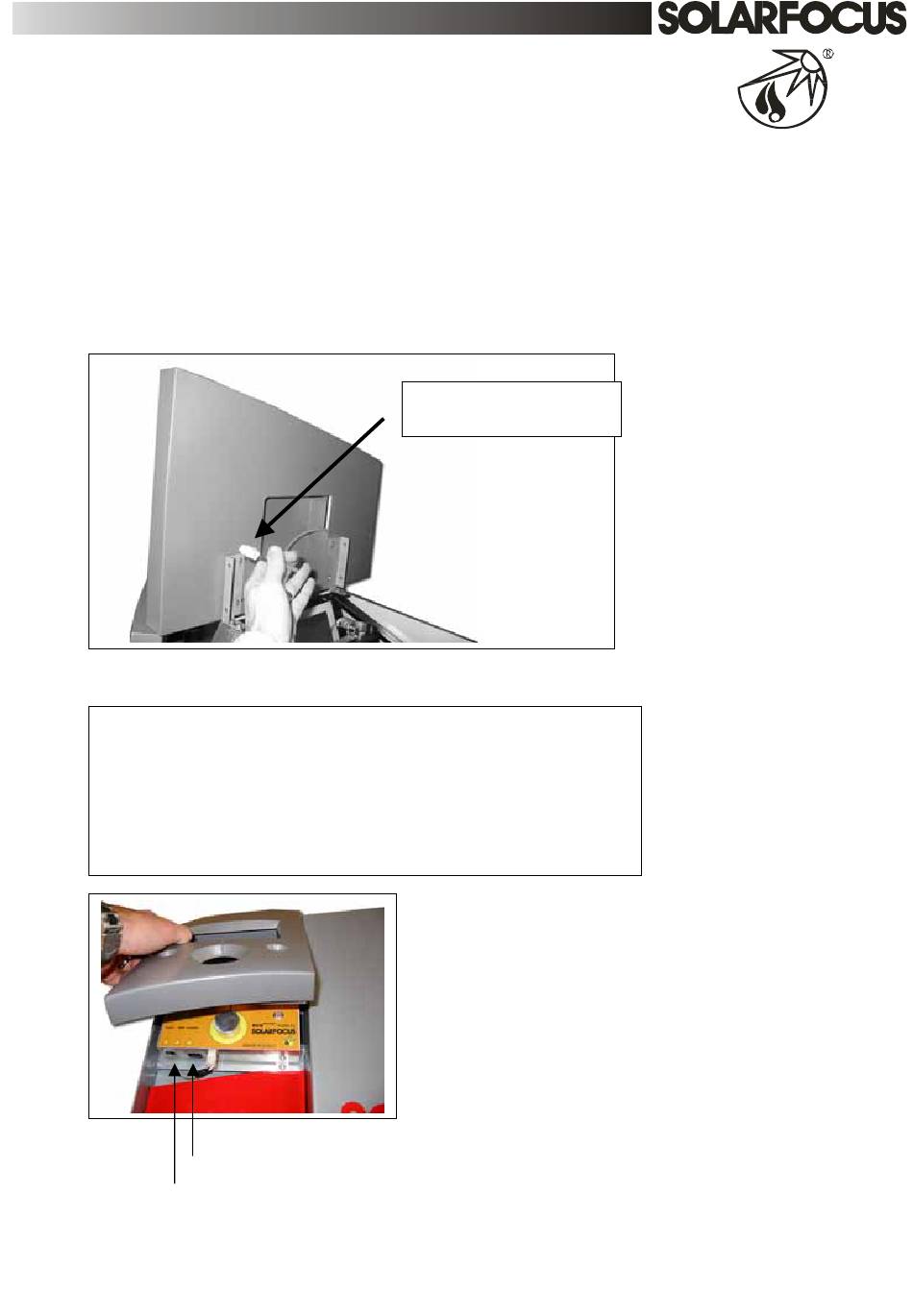

Verbindung zum Bedienteil
Verlegen Sie nun das Verbindungskabel von Bedienteil zum Leistungsteil des
1.17
ecomanager entlang des Kabelbaumes, der an der pellet Einschubeinheit
befestigt ist.
Falls Sie ein Modem anschließen, so verlegen Sie das Anschlusskabel zur
Telefonsteckdose gleich mit.
Bevor Sie das mitgelieferte Kabel des Modems anschließen, entfernen Sie die
Abdeckhaube des Bedienteiles.
Die Kunststoff-Abdeckhaube für den Bedienteil stecken Sie einfach nur
auf. Wenn die Haube vollständig am Bedienteilgehäuse anliegt greifen
die seitlichen Klemmnoppen in die dafür vorgesehenen Bohrungen, und
ein einwandfreier Halt ist gegeben.
Zum Abnehmen greifen Sie von oben und unten hinter die
Abdeckhaube und mit einem Daumen drücken Sie sich am
Bedienknopf ab. Dann die Haube einfach nach vorne wegziehen.
Telefonleitung direkt (bei internem Modemmodul)
serielle Schnittstelle zu Modem
comBus Kabel vom
manager
eco
Leistungsteil 21
Seite 24 von 44
Version 2003 10
