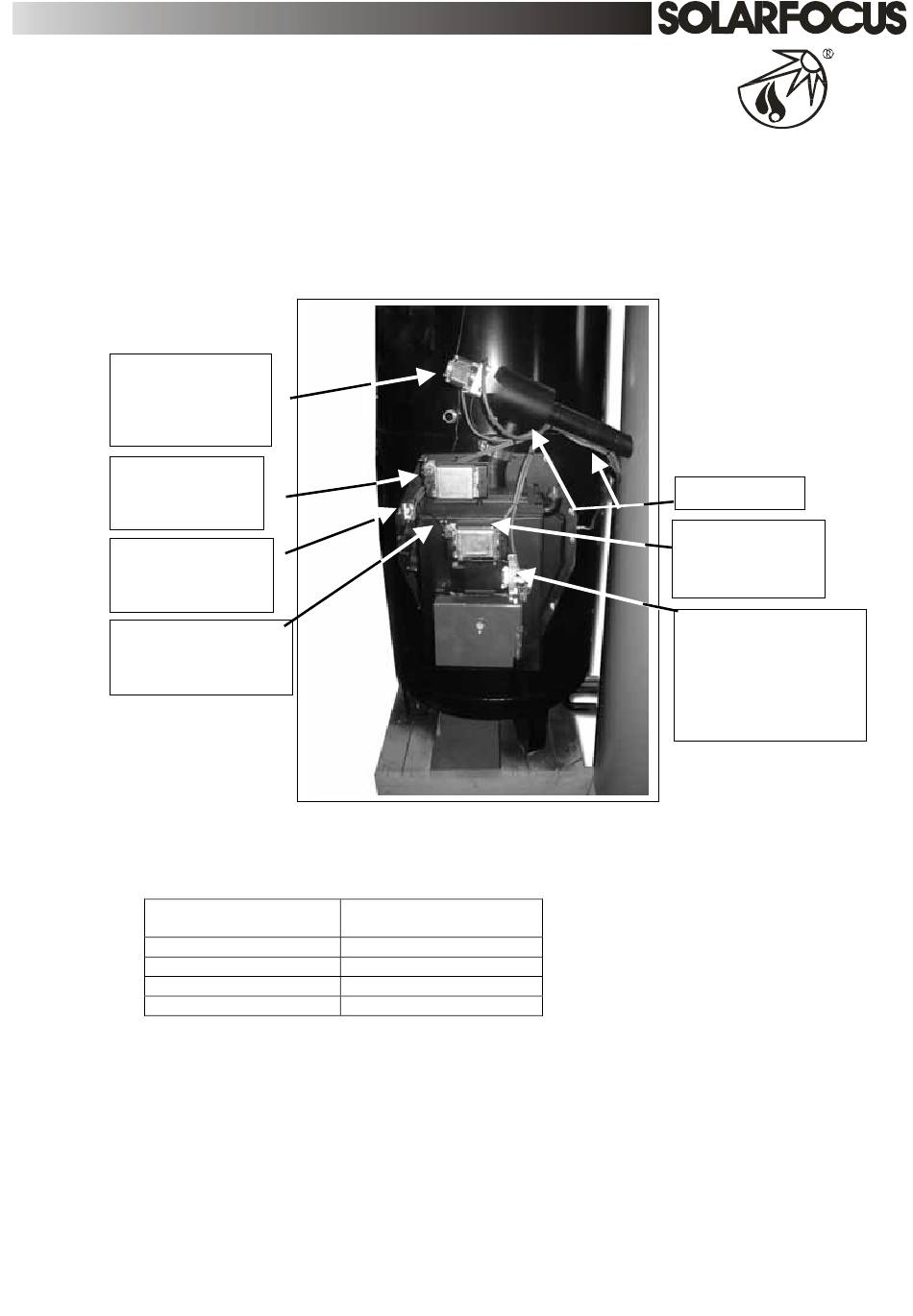

1.15 Verlegen Sie nun die Kabel wie abgebildet und stecken Sie die Kabel an die
entsprechend nummerierten Stecker an. Mit den beiden mitgelieferten
Kabelbindern befestigen Sie die Leitungen an der Einschubeinheit vorerst nur
locker, damit Sie das comBus Kabel im Anschluß noch mitbefestigen können.
Damit die Glühstabversorgung angeschlossen werden kann, ist die
Zündzuluftklappe abzumonieren.
„Einschubmotor" 8
Kabel 2-polig mit
Kabelschuhen
6,3x0,8
„Haltemagnet" 5
Kabel 2 polig mit
Stecker
„STB" 9
Kabel 2 polig mit
Kabelschuhe
„Zündzulufth.mag." 3
Kabel 2 polig mit
Stecker
Bitte klemmen Sie den Sekundärluftklappenmotor an der dafür vorgesehenen
Klemmleiste nach der unten stehenden Reihenfolge an:
Ader des Kabels
Gelb-grün
Braun
Blau
Schwarz
Öffnen Sie die Zündzuluftklappe, um den Glühstab anschließen zu können.
Fädeln sie das 2-polige Kabel durch die Bohrung im Rahmen der
Zündzuluftklappe. Klemmen Sie anschließend das Kabel an die Blockklemme,
welche bereits am Glühstab montiert ist. Anschließend montieren Sie die
Zündzuluftklappe.
Ader des
Sekundärluftklappenmotor
Gelb-grün
Rot
Gelb
Schwarz
Seite 22 von 44
Kabelbinder
„Glühstab" 1
Kabel 2 polig mit
Aderendhülsen
„sek.
Luftklappenmotor" 6
Kabel 4 polig mit
Aderendhülsen
Anschluss siehe
Tabelle
Version 2003 10
