Solaranlagen Biomasseheizung Speichertechnik
1.6

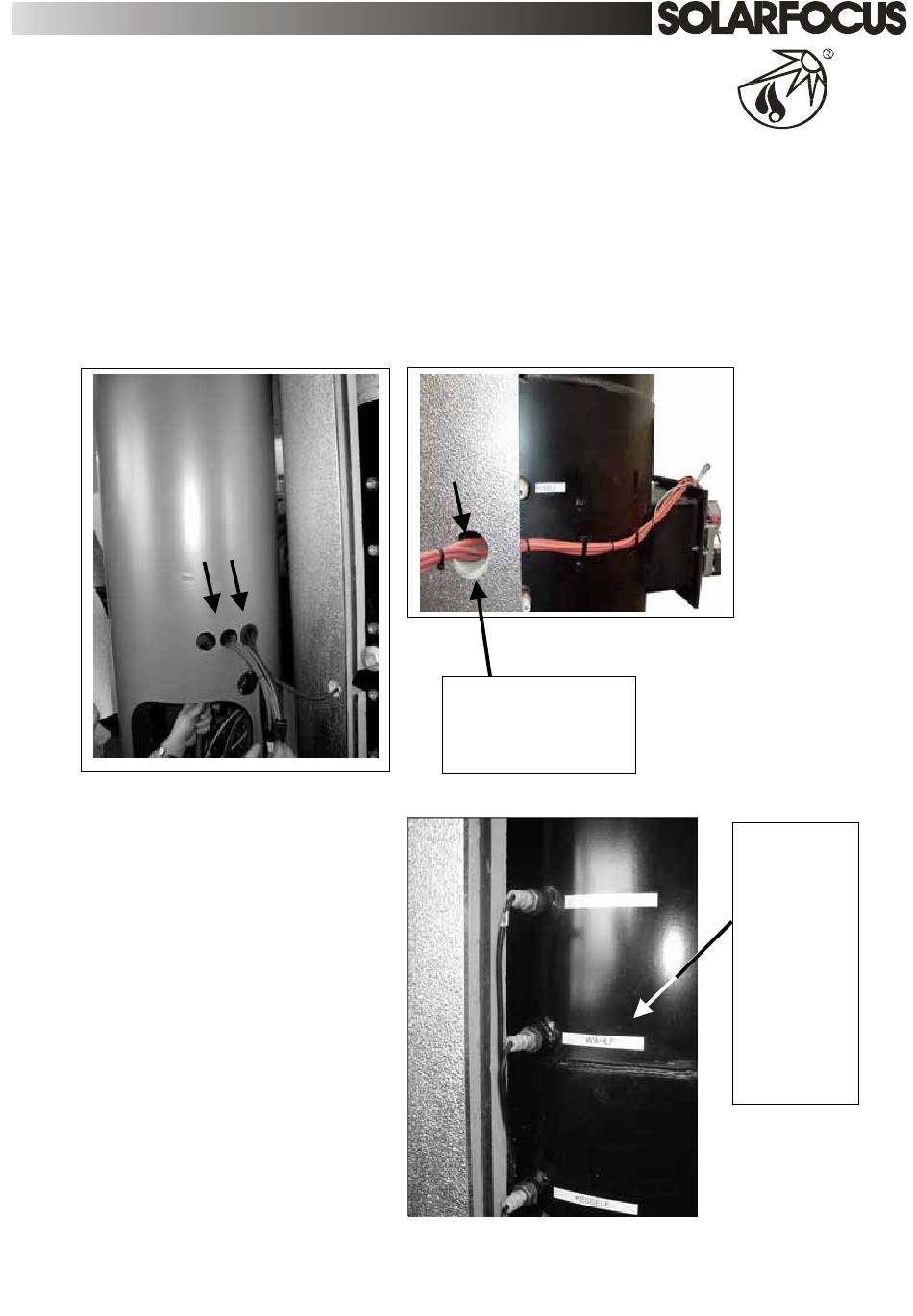

Durch die drei Bohrungen oberhalb der Revisionsöffnung fädeln Sie nun die
Kabel samt Kabeltülle, die am Leistungsteil des eco
nach aussen durch. Alle Speichertemperaturfühler fädeln Sie nach aussen und
das Kabel für die Lambdasonde nach innen durch die rechte Öffnung. In der Mitte
fädeln Sie alle Leitungen für die Abgasbaugruppe durch. Alle nun
herausgeführten Kabel fädeln Sie nun durch die Öffnung in der Isolierung. Die
Kabel für die Abgasbaugruppe (die Leitung für die beiden
Ascheaustragungsmotore, die Leitung für den Saugzuggebläsemotor und der
Rauchgastemperaturfühler) verlegen Sie in den am Speicher angebrachten
Laschen nach hinten zur Abgasbaugruppe.
1.7
Nun schieben Sie in die
Kabelverschraubungen, die in
die Tauchhülsen geschraubt
wurden, die Temperaturfühler
mit der entsprechenden
Bezeichnung (siehe 1.3). Die
Temperaturfühler sind ca. 150
mm einzuschieben, bis sie an
der Stirnseite der Tauchhülse
anliegen. Wenn der
Temperaturfühler richtig
positioniert ist, ziehen Sie die
Kabelverschraubung mit der
Hand gut fest.
manager
Tipp:
Fädeln
zuerst
den
großen
Stecker
durch
Öffnung!
Seite 17 von 44
angeschlossen sind,
Sie
die
Den
Temperaturfü
hler ohne
Beschriftung
stecken Sie in
die
Tauchhülse
mit der
Beschriftung
„Wahlfühler".
Version 2003 10
