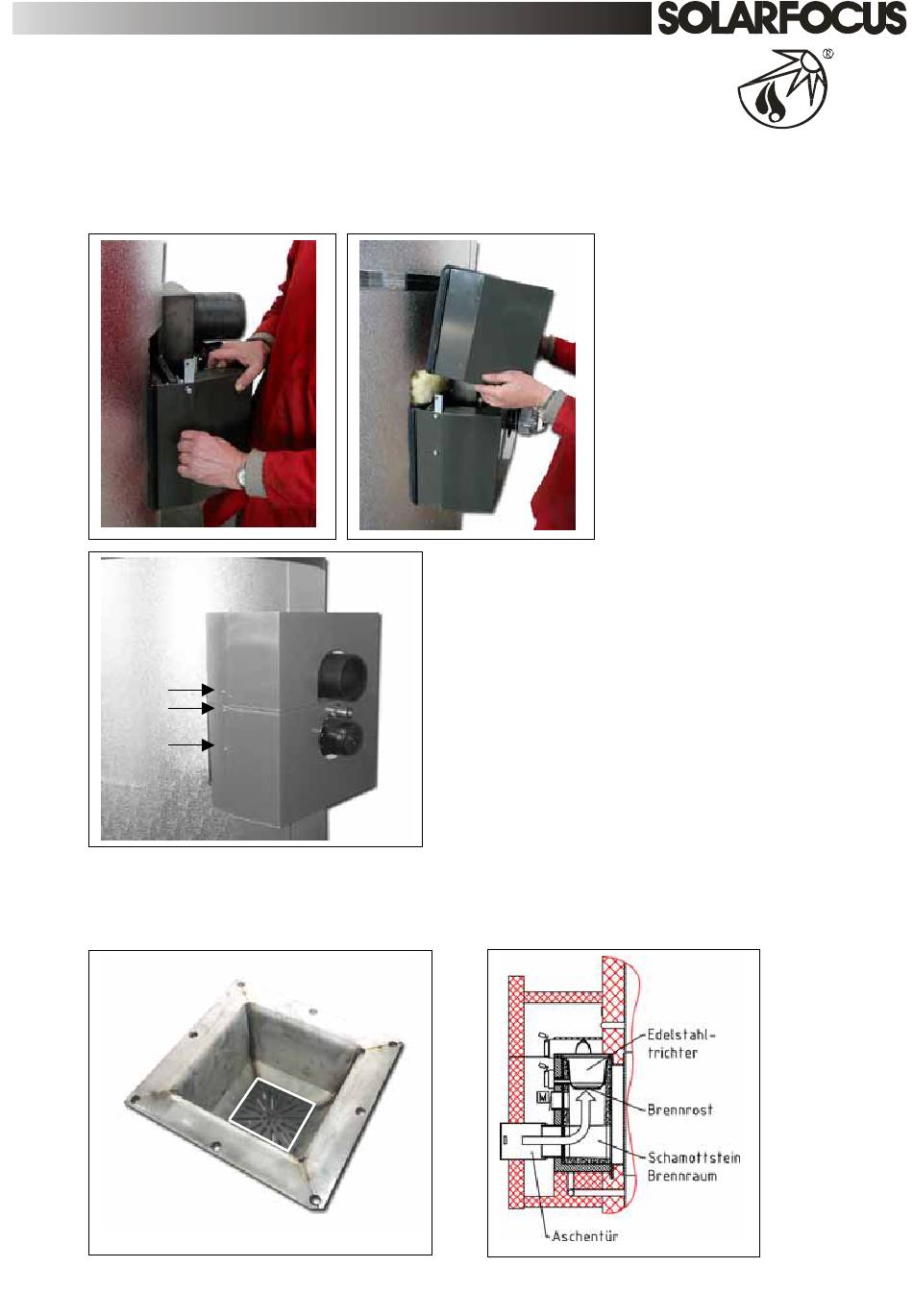

1.19 Kleiden Sie den Raum um das Rauchrohr mit Isoliermaterial aus und bringen
Sie die Abdeckhauben der Abgasbaugruppe wie im Bild gezeigt an. Die
Schrauben dazu sind in den Befestigungsbügeln eingeschraubt.
Prüfen Sie die korrekte Lage des Brennrostes. Dazu greifen Sie in die Öffnung
1.20
der Aschetüre und tasten von unten an den Brennrost, so wie es in der Zeichnung
mit dem Pfeil angedeutet. Das Bauteil muss plan in der Brennkammer liegen.
Edelstahltrichter mit Brennrost
Seite 26 von 44
Version 2003 10
