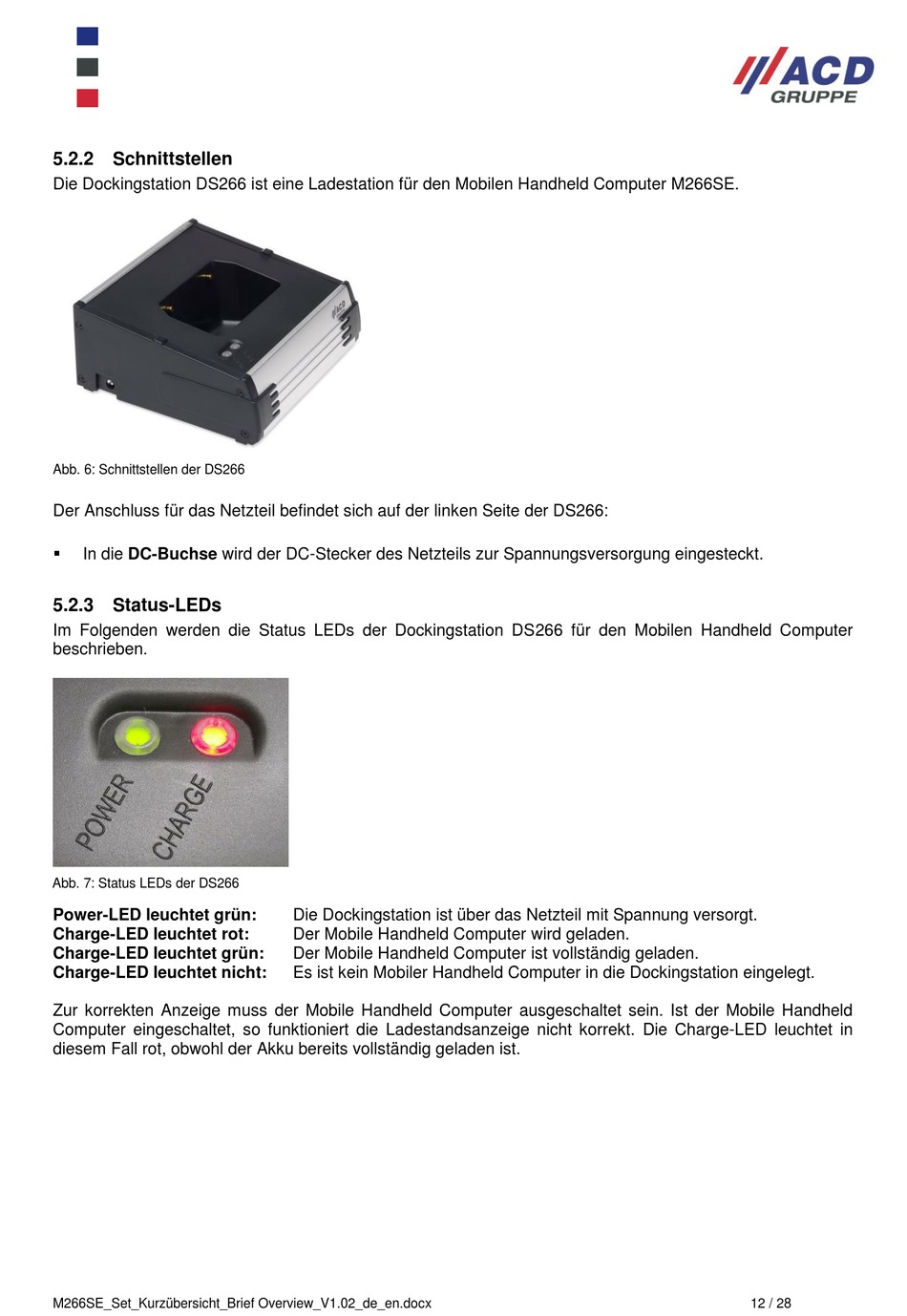

5.2.2 Schnittstellen
Die Dockingstation DS266 ist eine Ladestation für den Mobilen Handheld Computer M266SE.
Abb. 6: Schnittstellen der DS266
Der Anschluss für das Netzteil befindet sich auf der linken Seite der DS266:

In die DC-Buchse wird der DC-Stecker des Netzteils zur Spannungsversorgung eingesteckt.
5.2.3 Status-LEDs
Im Folgenden werden die Status LEDs der Dockingstation DS266 für den Mobilen Handheld Computer
beschrieben.
Abb. 7: Status LEDs der DS266
Power-LED leuchtet grün:
Charge-LED leuchtet rot:
Charge-LED leuchtet grün:
Charge-LED leuchtet nicht:
Zur korrekten Anzeige muss der Mobile Handheld Computer ausgeschaltet sein. Ist der Mobile Handheld
Computer eingeschaltet, so funktioniert die Ladestandsanzeige nicht korrekt. Die Charge-LED leuchtet in
diesem Fall rot, obwohl der Akku bereits vollständig geladen ist.
M266SE_Set_Kurzübersicht_Brief Overview_V1.02_de_en.docx
Die Dockingstation ist über das Netzteil mit Spannung versorgt.
Der Mobile Handheld Computer wird geladen.
Der Mobile Handheld Computer ist vollständig geladen.
Es ist kein Mobiler Handheld Computer in die Dockingstation eingelegt.
