Um den Akku des Mobilen Handheld Computers zu entnehmen, muss das Gehäuse geöffnet werden. Zum
Öffnen der sechs Schrauben auf der Gehäuserückseite verwenden Sie bitte einen Torx 10 (siehe Abbildung
1).
Bitte heben Sie das Gehäuse-Unterteil vorsichtig an und legen Sie dieses links neben das Gehäuse-Oberteil
(siehe Abbildung 2). Achten Sie dabei bitte auf die internen Leitungen! Entfernen Sie mit einem Torx 10
die Akku-Sicherung (siehe Abbildung 3). Der Akku kann nun herausgenommen werden.

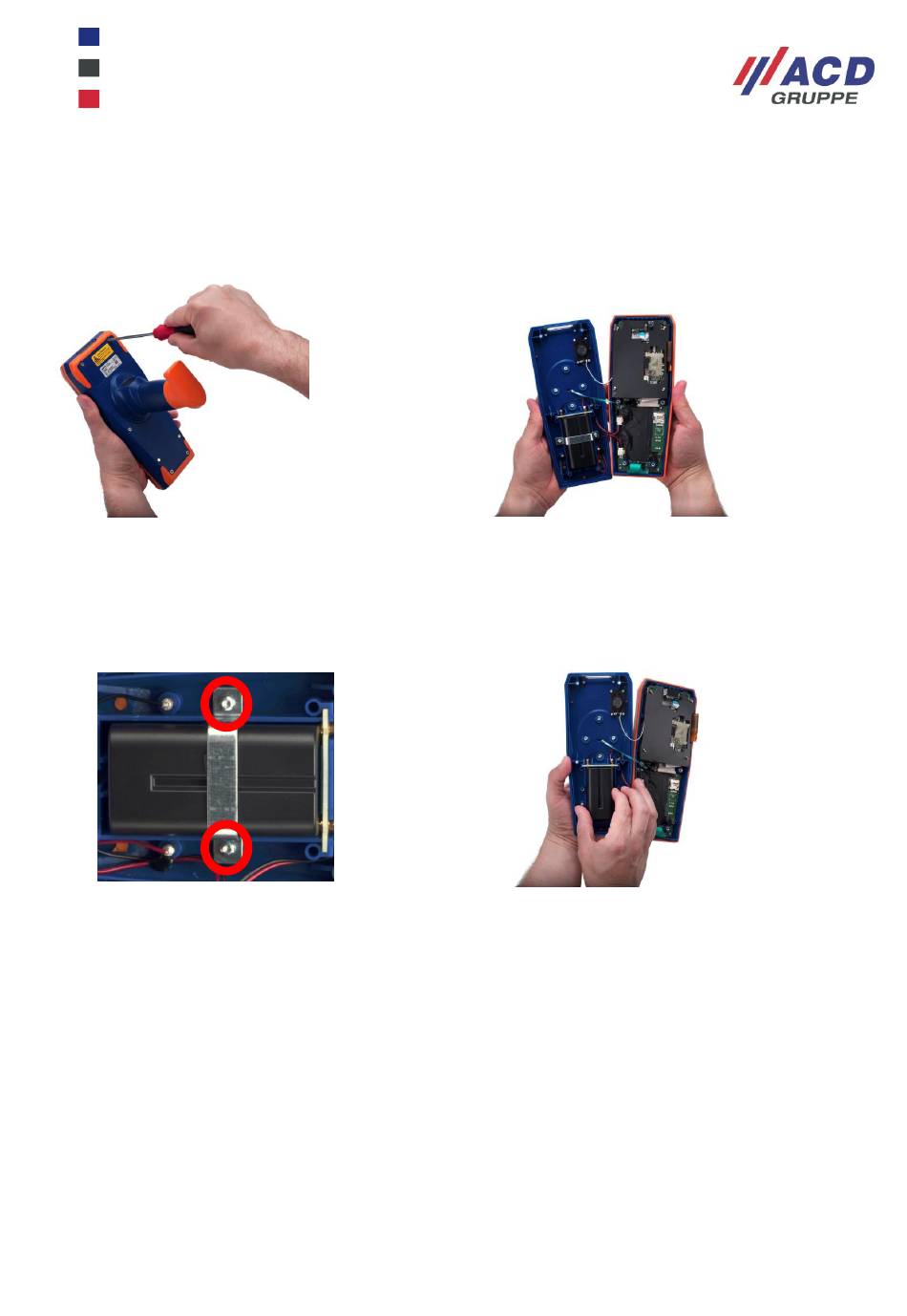

Abb. 1: Öffnen des M266SE
Der Akku lässt sich ohne Kraftaufwand einsetzen. Die lange Nut auf der unbeschrifteten Seite des Akkus
ist die Oberseite, die Öffnung der Nut schaut in Richtung der Kontakte. Beachten Sie dabei, dass Sie den
Akku leicht schräg nach unten geneigt in Richtung der Kontakte einsetzen. Befestigen Sie die Akku-
Sicherung bitte wieder mit einem Torx 10 (siehe Abbildung 3). Bitte verwenden Sie dazu ein Drehmoment
von 0,5 Nm.
Abb. 3: Detailansicht der Akku-Sicherung
Danach verschließen Sie bitte die zwei Gehäusehälften wieder, indem sie mit einem Torx 10 die sechs
Schrauben vom Gehäuse-Unterteil befestigen (siehe Abbildung 1). Bitte verwenden Sie dazu ein
Drehmoment von 0,5 Nm. Um die Dichtheit des Mobilen Handheld Computers zu gewährleisten muss darauf
geachtet werden, dass die orange Gummifläche und die Dichtlippe schmutzfrei sind. Achten Sie bitte
darauf, dass die internen Leitungen nicht gequetscht werden!
M266SE_Set_Kurzübersicht_Brief Overview_V1.02_de_en.docx
Abb. 2: Aufklappen des M266SE
Abb. 4: Einsetzen des Akkus
10 / 28
