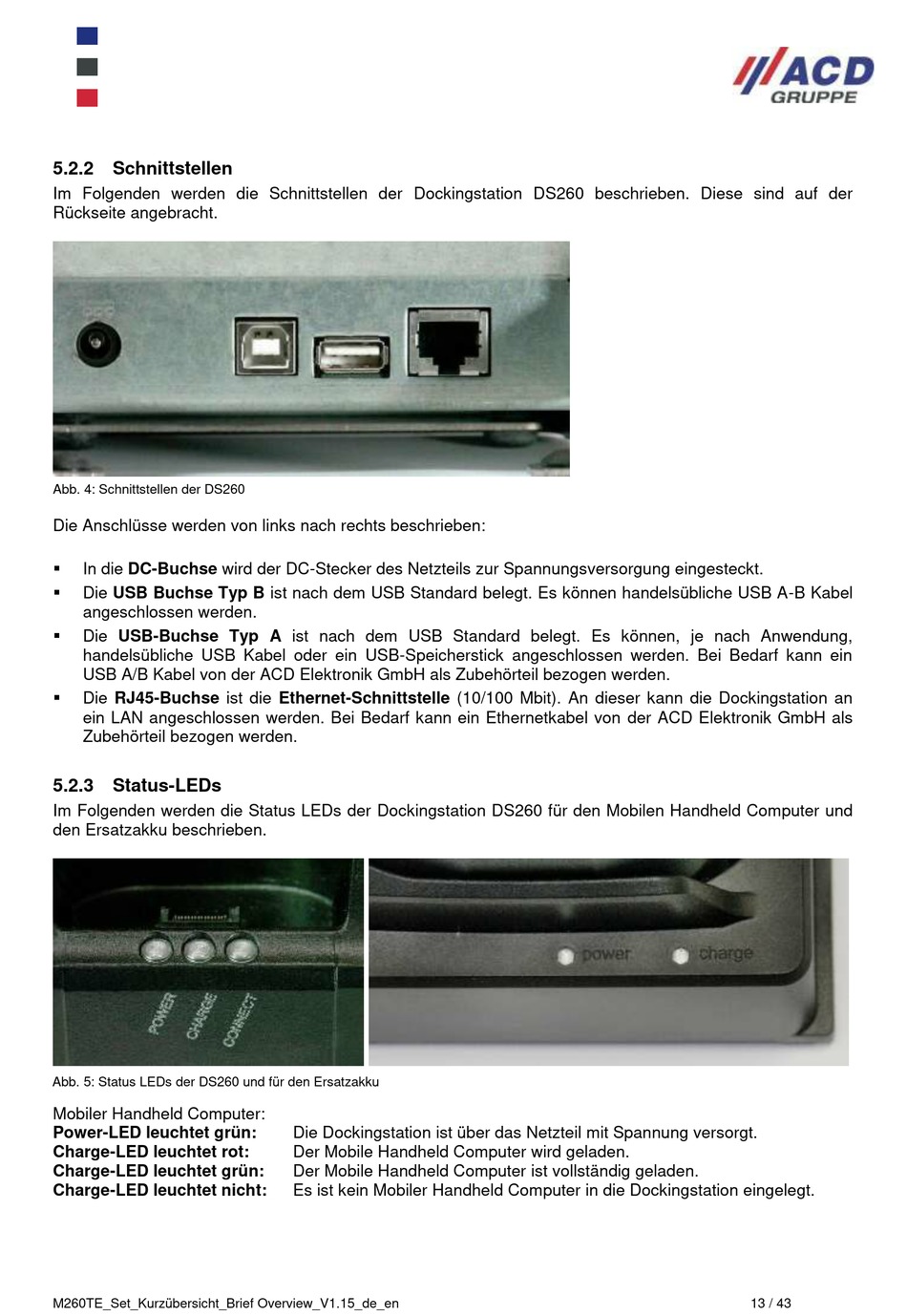

5.2.2 Schnittstellen
Im Folgenden werden die Schnittstellen der Dockingstation DS260 beschrieben. Diese sind auf der
Rückseite angebracht.
Abb. 4: Schnittstellen der DS260
Die Anschlüsse werden von links nach rechts beschrieben:
In die DC-Buchse wird der DC-Stecker des Netzteils zur Spannungsversorgung eingesteckt.
Die USB Buchse Typ B ist nach dem USB Standard belegt. Es können handelsübliche USB A-B Kabel
angeschlossen werden.
Die USB-Buchse Typ A ist nach dem USB Standard belegt. Es können, je nach Anwendung,
handelsübliche USB Kabel oder ein USB-Speicherstick angeschlossen werden. Bei Bedarf kann ein
USB A/B Kabel von der ACD Elektronik GmbH als Zubehörteil bezogen werden.
Die RJ45-Buchse ist die Ethernet-Schnittstelle (10/100 Mbit). An dieser kann die Dockingstation an
ein LAN angeschlossen werden. Bei Bedarf kann ein Ethernetkabel von der ACD Elektronik GmbH als
Zubehörteil bezogen werden.
5.2.3 Status-LEDs
Im Folgenden werden die Status LEDs der Dockingstation DS260 für den Mobilen Handheld Computer und
den Ersatzakku beschrieben.
Abb. 5: Status LEDs der DS260 und für den Ersatzakku
Mobiler Handheld Computer:
Power-LED leuchtet grün:
Charge-LED leuchtet rot:
Charge-LED leuchtet grün:
Charge-LED leuchtet nicht:
M260TE_Set_Kurzübersicht_Brief Overview_V1.15_de_en
Die Dockingstation ist über das Netzteil mit Spannung versorgt.
Der Mobile Handheld Computer wird geladen.
Der Mobile Handheld Computer ist vollständig geladen.
Es ist kein Mobiler Handheld Computer in die Dockingstation eingelegt.
