Installationsanleitung
00825-0105-1600
4.3.2 Verkabelung des Ethernet-E/A mit Kabeln mit M12-
Steckverbinder (optional)
Voraussetzungen
Sicherstellen, dass ein D-codiertes Ethernet Kabel mit M12-Steckverbinder vorliegt.
Prozedur
1. Das Ethernet-Kabel mit M12-Steckverbinder an den Ethernet-E/A-Anschluss des
2. Das andere Kabelende gemäß der in der folgenden Tabelle beschriebenen
Installationsanleitung
Messumformers 1600 anschließen.

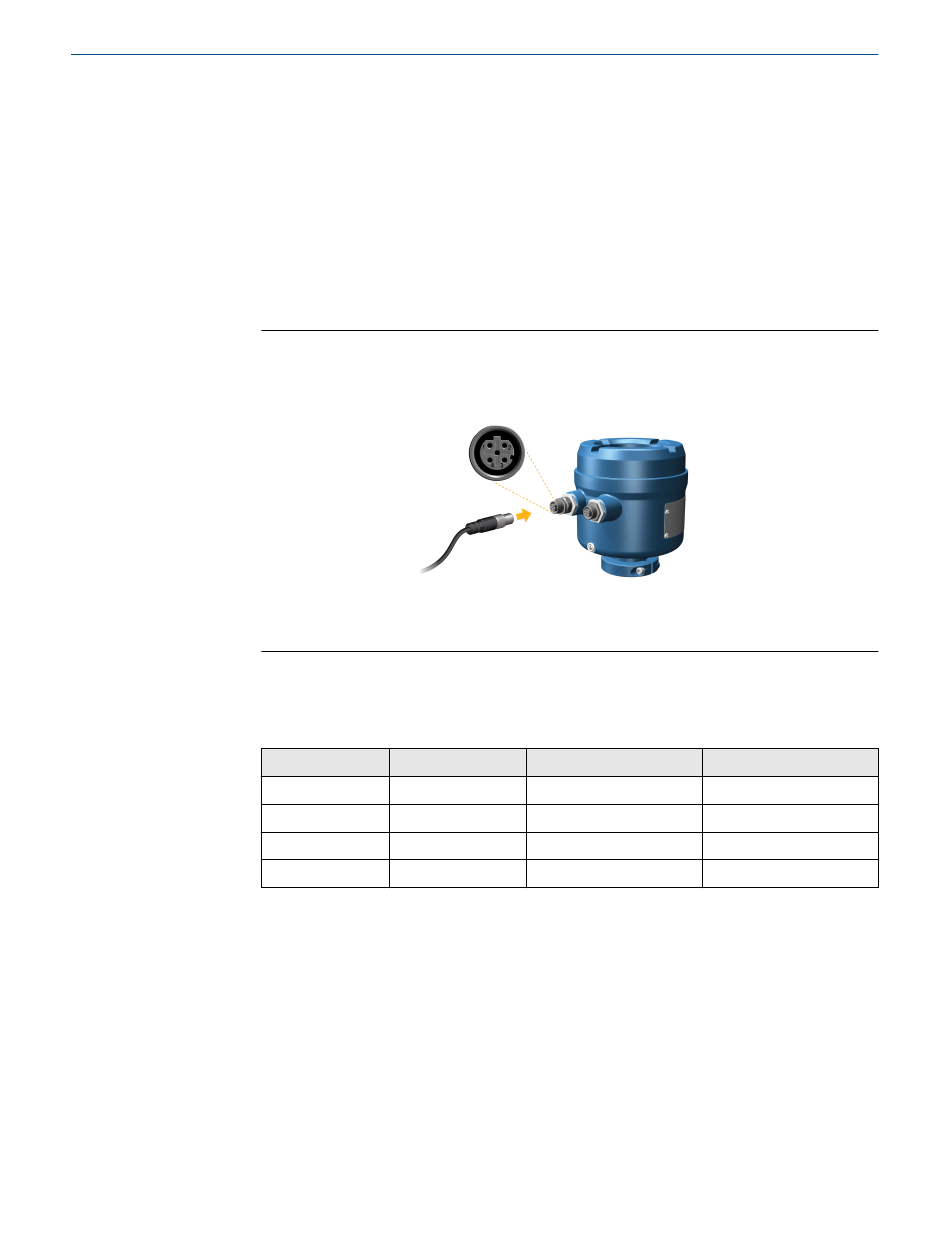

Abbildung 4-11: Kabel mit M12-Steckverbinder am Ethernet-E/A
Pinbelegung anschließen.
Tabelle 4-2: Pinbelegung für M12-Ethernet-E/A
Pin Farbe
Pin 1 Orange/weiß
Pin 2 Grün/weiß
Pin 3 Orange
Pin 4 Grün
Verkabelung der Kanäle
Ausgänge an RJ45 Signalbezeichnung
Pin 1 TDP1/RDP2
Pin 3 RDP1/TDP2
Pin 2 TDN1/RDN2
Pin 6 RDN1/RDN2
November 2022
