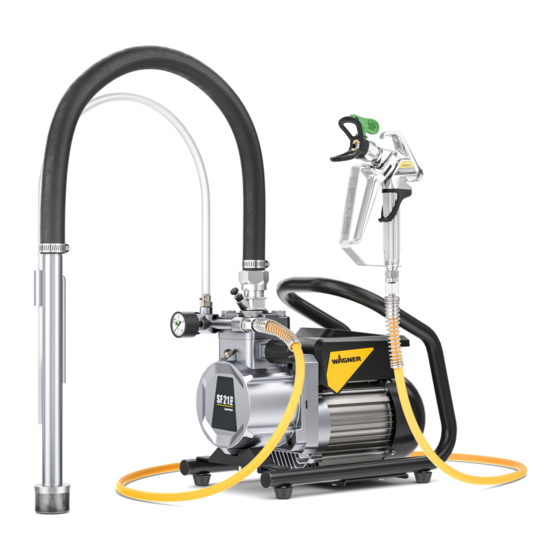

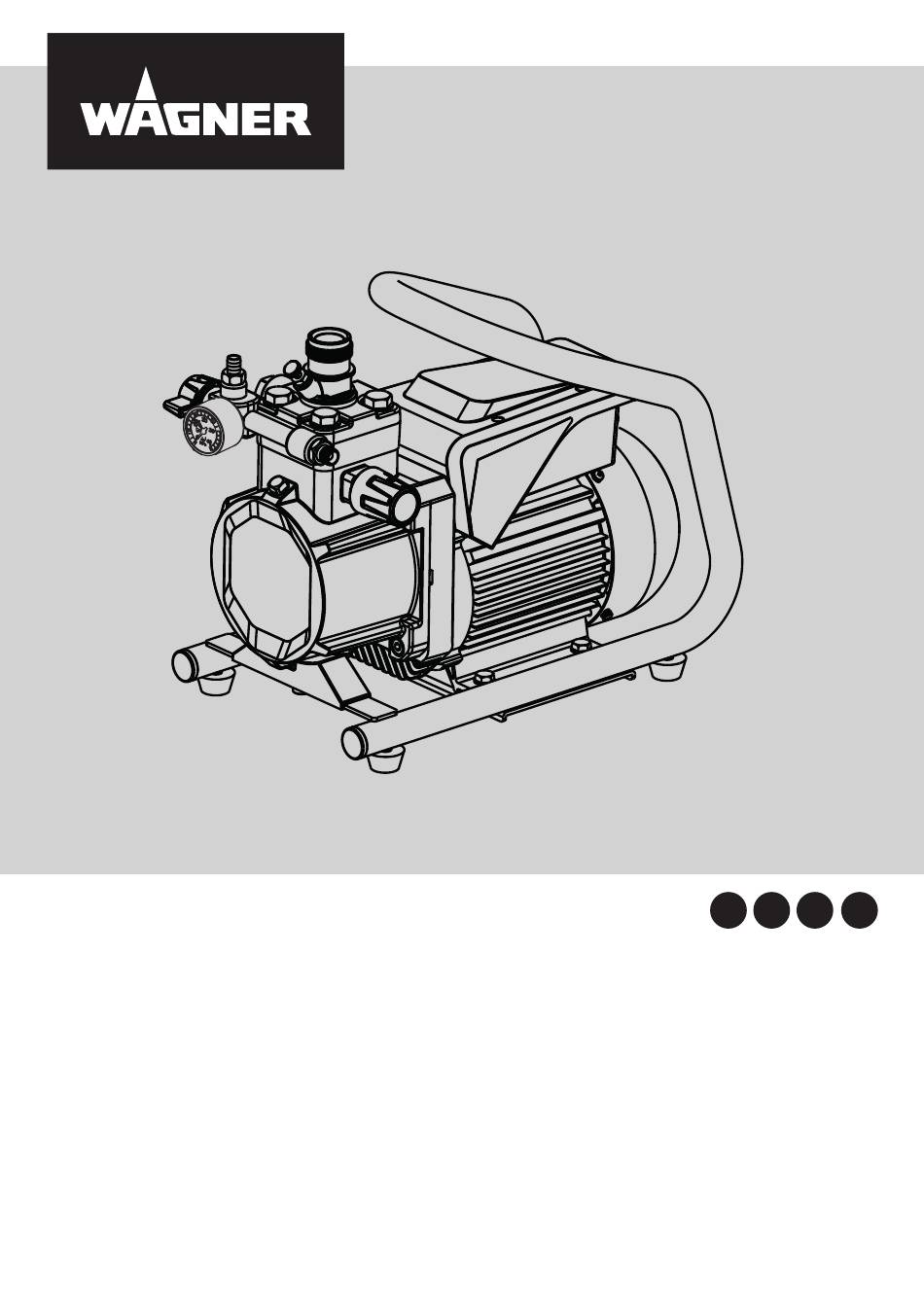

- Seite 1 SUPER FINISH 21 PRO DE EN FR ES AIRLESS HIGH-PRESSURE SPRAYING UNIT ORIGINALBETRIEBSANLEITUNG - DE - Betriebsanleitung - EN - Operating manual - FR - Mode d'emploi - ES - Manual de instrucciones wagner-group.com...
- Seite 2 Hilfe bei Störungen __________________________ 19 Ausrüstung __________________________________6 ERSATZEILE UND ZUBEHÖR _________________ 20 2.19 Wartungsarbeiten und Arbeitspausen _____________6 11.1 Zubehör für Super Finish 21 Pro ________________ 20 2.20 Aufstellung in unebenem Gelände _______________6 11.2 Ersatzteilliste Super Finish 21 Pro ______________ 22 2.21 Schwingungspegel ____________________________6 11.3...
- Seite 3 Super Finish 21 Pro SICHERHEITSVORSCHRIFTEN Umgebung nicht vermeidbar ist, verwenden Sie ALLGEMEINE SICHERHEITSHINWEISE einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verhindert das Risiko eines Warnung! Lesen Sie alle Sicherheitshinweise, Anweisungen, elektrischen Schlages. Bebilderungen und technische Daten, mit denen dieses Elektrowerkzeug versehen ist.
- Seite 4 Super Finish 21 Pro SICHERHEITSVORSCHRIFTEN Leistungsbereich. SICHERHEITSVORSCHRIFTEN FÜR b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter DAS AIRLESS SPRITZEN defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Alle gültigen lokalen Sicherheitsanforderungen sind zu be- achten.
- Seite 5 Super Finish 21 Pro SICHERHEITSVORSCHRIFTEN VERLETZUNGSGEFAHR DURCH DEN MAX. BETRIEBSDRUCK SPRITZSTRAHL Der zulässige Betriebsdruck für die Spritzpistole, Spritzpi- stolenzubehör, Gerätezubehör und Hochdruckschlauch darf Achtung Verletzungsgefahr durch Injektion! nicht unter dem am Gerät angegebenen maximalen Betriebs- Nie die Spritzpistole auf sich, Personen und druck von 20,7 MPa (207 bar) liegen.
- Seite 6 Super Finish 21 Pro SICHERHEITSVORSCHRIFTEN 2.12 2.19 GERÄT IM EINSATZ AUF BAUSTELLEN UND WARTUNGSARBEITEN UND ARBEITSPAUSEN WERKSTÄTTEN Vor allen Arbeiten am Gerät und bei jeder Arbeitspause Spritz- Anschluss an das Stromnetz darf nur über einen besonderen pistole und Hochdruckschlauch druckentlasten. Abzugsbügel Speisepunkt mit einer Fehlerstromschutzeinrichtung mit INF der Spritzpistole sichern und Gerät ausschalten.
- Seite 7 Lacke und Lackfarben, Zweikomponenten Be- schichtungssto e, Dispersionen, Latexfarben. Die Verarbeitung anderer Beschichtungssto e sollte nur nach Rückfrage bei der Firma Wagner erfolgen, da die Haltbarkeit und auch die Sicherheit des Gerätes dadurch beeinträchtigt werden können. Achten Sie auf Airless - Qualität bei den zu verarbeitenden Beschichtungssto en.
- Seite 8 Super Finish 21 Pro ANWENDUNGSÜBERSICHT/ GERÄTEBESCHREIBUNG ERKLÄRUNGSBILDER Düsenhalter mit Düse* Spritzpistole* Hochdruckschlauch* Anschluss für Hochdruckschlauch* Manometer* Druckregelventil EIN / AUS Schalter Druckentlastungsventil Spritzen Zirkulation Rücklaufschlauch* 10 Ansaugsystem* 11 Oberbehälter* 12 Auslassventil 13 Ölmessstab 14 Reinigungsbehälter 15 Einlassventildrücker 16 Sicherung 17 Werkzeugtasche (ohne Abbildung) *Zubehör.
- Seite 9 Super Finish 21 Pro ANWENDUNGSÜBERSICHT/ GERÄTEBESCHREIBUNG TECHNISCHE DATEN Spannung : 230-240 Volt ~, 50 Hz Absicherung : 8 A träge Geräteanschlussleitung : 6 m lang, 3x1,0 mm² Max. Stromaufnahme: 4,2 A Schutzart: IP 54 Aufnahmeleistung Gerät: 900 W Max. Betriebsdruck : 20,7 MPa (207 bar) Max.
- Seite 10 Super Finish 21 Pro INBETRIEBNAHME HOCHDRUCKSCHLAUCH UND SPRITZPISTOLE INBETRIEBNAHME 1. Hochdruckschlauch (9) am Schlauchanschluss anschrau- Drücken Sie vor der Inbetriebnahme den ben. Einlassventildrücker. Dadurch wird sicherge- 2. Spritzpistole (10) am Hochdruckschlauch anschrauben. stellt, dass das Ventil nicht blockiert/verklebt 3. Alle Überwurfmuttern am Hochdruckschlauch fest anzie- ist.
- Seite 11 Super Finish 21 Pro INBETRIEBNAHME BEI ERSTINBETRIEBNAHME REINIGUNG VON KONSERVIERUNGSMITTEL Gerät mit Ansaugsystem 1. Ansaugsystem in einen mit geeignetem Reinigungsmittel gefüllten Behälter eintauchen. (Empfehlung: Wasser) Gerät mit Oberbehälter 2. Geeignetes Reinigungsmittel in den Oberbehälter einfül- len. (Empfehlung: Wasser) 3. Druckentlastungsventil (Pos. 1) auf (Zirkulation) stel- len, das Gerät läuft an.
- Seite 12 Spritzbild erzeugt werden kann, um Sprühnebel zu minimieren. • Um bei Lackierarbeiten besonders gute Ober ächen zu erzielen, gibt es spezielle Zubehöre im Wagner Programm, 10-25cm z.B. die FineFinish Düsen. Ihr Wagner Händler berät Sie gern. 10-25cm 10-25cm 30% Überlappen...
- Seite 13 Beim Einsatz von schnelltrocknenden oder Darauf achten, dass der Hochdruckschlauch sich nicht ver- Zweikomponenten-Beschichtungssto en, dreht. Durch Verwendung einer Wagner Spritzpistole mit Gerät unbedingt innerhalb der Verarbei- Drehgelenk und einer Schlauchtrommel kann dies verhindert tungszeit mit geeignetem Reinigungsmittel werden.
- Seite 14 Super Finish 21 Pro GERÄTEREINIGUNG GERÄTEREINIGUNG Sauberkeit ist die sicherste Gewährleistung für einen stö- • Gerät mit Oberbehälter rungsfreien Betrieb. Nach Beendigung der Spritzarbeiten Ge- 1. Druckentlastungsventil auf (Zirkulation) stellen. rät reinigen. Auf keinen Fall dürfen Beschichtungssto reste im 2. Gerät mit EIN /AUS Schalter einschalten (Pos. I).
- Seite 15 Super Finish 21 Pro GERÄTEREINIGUNG GERÄTEREINIGUNG VON AUSSEN HOCHDRUCKFILTER ZUBEHÖR 1. Druckentlastungsventil auf (Druckentlastung, Zirkula- Zuerst Netzstecker aus der Steckdose ziehen. tion) stellen. Kurzschlussgefahr durch eindringendes Was- 2. Gerät mit EIN /AUS Schalter ausschalten (Pos. 0) ser! 3. Hochdruck lter ö nen und Filtereinlage reinigen, dazu: Gerät niemals mit Hochdruck- oder Dampf-...
- Seite 16 Super Finish 21 Pro GERÄTEREINIGUNG / WARTUNG REINIGUNG DER AIRLESS SPRITZPISTOLE WARTUNG 1. Airless-Spritzpistole bei niedrigem Betriebsdruck mit ge- eignetem Reinigungsmittel durchspülen. ALLGEMEINE WARTUNG 2. Düse gründlich mit geeignetem Reinigungsmittel reini- Aus Sicherheitsgründen ist eine jährliche In- gen, so dass keine Beschichtungssto reste zurückblei- spektion durch Fachleute dringend empfoh- ben.
- Seite 17 Super Finish 21 Pro REPARATUREN AM GERÄT REPARATUREN AM GERÄT Gerät ausschalten. Vor allen Reparaturen – Netzstecker aus der Steckdose ziehen. 10.1 EINLASSVENTIL 1. Beiliegenden Schlüssel (30mm) am Gehäuse (1) ansetzen. 2. Mit leichten Hammerschlägen auf das Schlüsselende das Gehäuse (1) lösen.
- Seite 18 Super Finish 21 Pro REPARATUREN AM GERÄT 10.2 10.3 AUSLASSVENTIL DRUCKREGELVENTIL 1. Auslassventil mit Schlüssel (22mm) aus der Farbstufe he- Druckregelventil (1) nur vom Kundendienst rausschrauben. austauschen lassen. 2. Vorsichtig Spange (1) mit beiliegendem Schraubendreher Der max. Betriebsdruck ist vom Kunden- abziehen, Druckfeder (2) drückt Kugel (4) und Ventilsitz (5)
- Seite 19 Spritzstrahl zusam- men, Manometer zeigt den- noch hohen Druck an Düse verstopft Düse reinigen Gerät erzeugt nicht den max. Entlastungsventil defekt Wenden Sie sich an den Wagner Kunden- möglichen Druck, am Rück- dienst. laufschlauch tritt trotz Spritz- stellung Farbe aus...
- Seite 20 Super Finish 21 Pro ERSATZTEILE UND ZUBEHÖR ERSATZEILE UND ZUBEHÖR 11.1 ZUBEHÖR FÜR SF 21 PRO Zubehör: POS. BENENNUNG BESTELL-NR. POS. BENENNUNG BESTELL-NR. Spritzpistole Vector Pro (2 Finger) 0538 041 Düsenverlängerung Spritzpistole Vector Pro (4 Finger) 0538 040 Länge 12,5 cm...
- Seite 21 Druck des Spritzgerätes deutlich nach unten zu regulieren und im Niedrigdruckbereich zu arbeiten (idealerweise bei 80 - 140 bar). Dabei können die Düsen mit allen TradeTip 3 Düsenhaltern und WAGNER Geräten verwendet werden. Manche Farben müssen eventuell verdünnt werden, um ein optimales Ergebnis zu erzielen. Die Experten der Wagner Anwendungstechnik haben deshalb eine Vielzahl von Materialien für Sie getestet.
- Seite 22 Super Finish 21 Pro ERSATZTEILE UND ZUBEHÖR 11.2 ERSATZTEILLISTE SF 21 PRO POS. BESTELL-NR BENENNUNG 2452215 Einlauf 2443908 Einlassventilgehäuse kpl. (inkl. Pos. 1) 2443943 Einlassventil 2443952 Stutzen 2443941 Ölstandmesser 2443942 Stutzen 0252776 Manometer 2443921 Entlastungsventil kpl. 2443904 Auslassventil 2438683 Frontlabel SF 21 Pro...
- Seite 23 Super Finish 21 Pro ERSATZTEILE UND ZUBEHÖR Ersatzteilbild SF 21 Pro...
- Seite 24 Super Finish 21 Pro ERSATZTEILE UND ZUBEHÖR 11.3 11.4 ERSATZTEILLISTE HOCHDRUCKFILTER ERSATZTEILLISTE OBERBEHÄLTER ZUBEHÖR POS. BESTELL-NR BENENNUNG POS. BESTELL-NR BENENNUNG 2444212 Oberbehälter 3,7 l, kpl. (Pos. 2-6) 0097 123 Hochdruck lter HF- 01 kpl. 0097 301 Filterblock 2445295 Deckel 0097 302 Filtergehäuse...
- Seite 25 Super Finish 21 Pro ERSATZTEILE UND ZUBEHÖR 11.5 ERSATZTEILLISTE ANSAUGSYSTEM POS. BESTELL-NR BENENNUNG 2444485 Ansaugsystem kpl. 2444491 Ansaug lter 2444493 Rücklaufschlauch 2444494 Klammer Ersatzteilbild Ansaugsystem...
- Seite 26 Super Finish 21 Pro SERVICENETZ IN DEUTSCHLAND SERVICENETZ IN DEUTSCHLAND Bei Fragen zu unseren Produkten oder technischen Problemen helfen Ihnen unsere Experten gerne weiter. Kundenzentrum T 07544 - 505-1666 F 07544 - 505-1155 email: kundenzentrum@wagner-group.com Reparatur Hotline T 075 44 - 505-1520 Mo-Do.
- Seite 27 Recht, ist dieses Produkt nicht über den Hausmüll zu entsorgen, sondern muss der umweltgerechten Wiederver- wertung zugeführt werden! Ihr Wagner - Altgerät wird von uns, bzw. unseren Handels- vertretungen zurückgenommen und für Sie umweltgerecht Änderungen vorbehalten entsorgt. Wenden Sie sich in diesem Fall an einen unserer Service-Stützpunkte, bzw.
- Seite 108 Deutschland Tel. 01327 368410 Tel.: +49 / 75 44 / 505 -1664 enquiries@wagnerspraytech.co.uk Fax: +49 / 75 44 / 505 -1155 wagner@wagner-group.com www.wagner-group.com AUS Wagner Spraytech Australia Pty. Ltd. « » 8 – 10 Dansu Court 143960 , 18 Hallam, Victoria, 3803 , .
