POWR

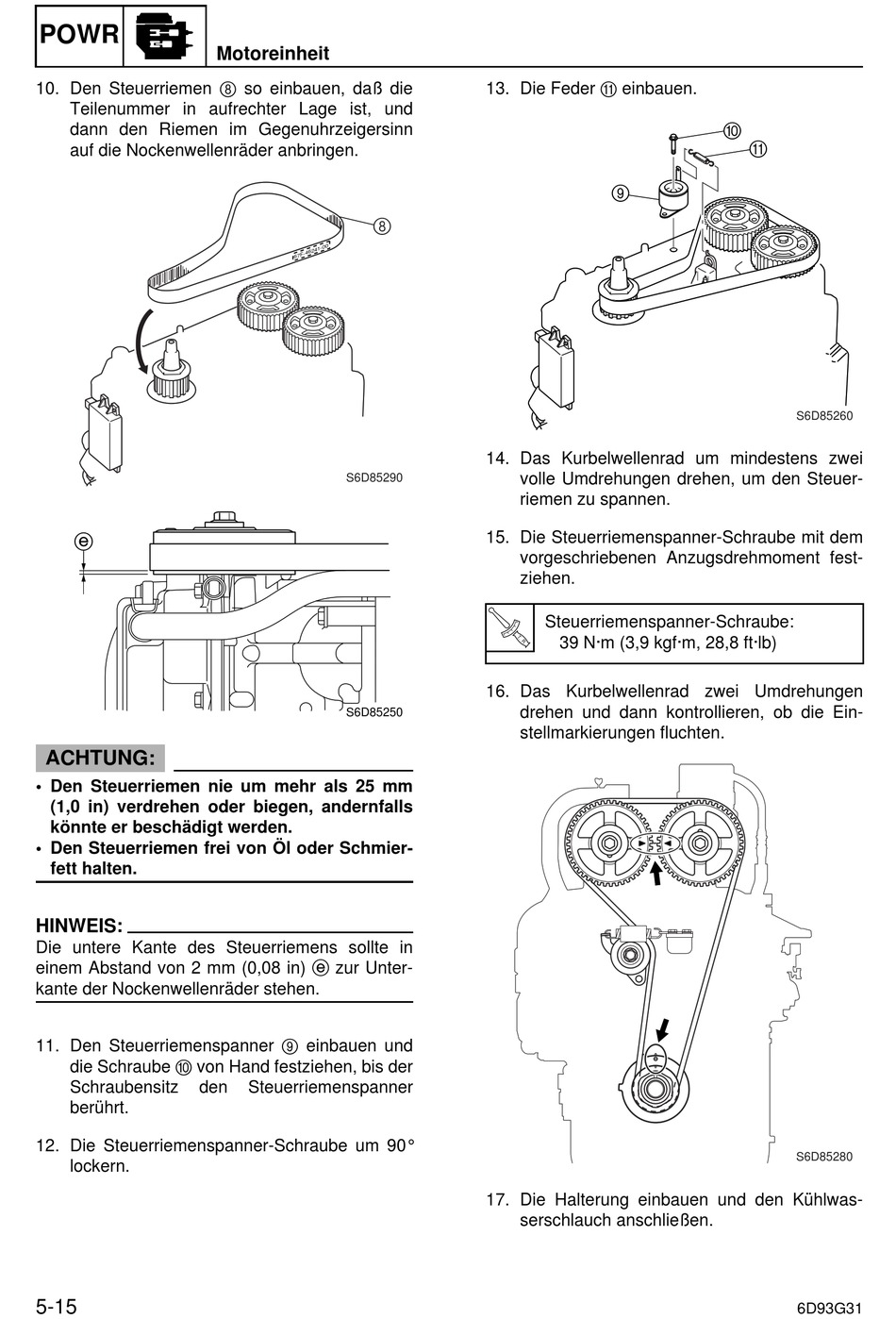

10. Den Steuerriemen 8 so einbauen, daß die
Teilenummer in aufrechter Lage ist, und
dann den Riemen im Gegenuhrzeigersinn
auf die Nockenwellenräder anbringen.
e
ACHTUNG:
• Den Steuerriemen nie um mehr als 25 mm
(1,0 in) verdrehen oder biegen, andernfalls
könnte er beschädigt werden.
• Den Steuerriemen frei von Öl oder Schmier-
fett halten.
HINWEIS:
Die untere Kante des Steuerriemens sollte in
einem Abstand von 2 mm (0,08 in) e zur Unter-
kante der Nockenwellenräder stehen.
11. Den Steuerriemenspanner 9 einbauen und
die Schraube 0 von Hand festziehen, bis der
Schraubensitz
den
berührt.
12. Die Steuerriemenspanner-Schraube um 90°
lockern.
5-15
Motoreinheit
8
S6D85290
S6D85250
Steuerriemenspanner
13. Die Feder A einbauen.
9
14. Das Kurbelwellenrad um mindestens zwei
volle Umdrehungen drehen, um den Steuer-
riemen zu spannen.
15. Die Steuerriemenspanner-Schraube mit dem
vorgeschriebenen Anzugsdrehmoment fest-
ziehen.
Steuerriemenspanner-Schraube:
39 N·m (3,9 kgf·m, 28,8 ft·lb)
16. Das Kurbelwellenrad zwei Umdrehungen
drehen und dann kontrollieren, ob die Ein-
stellmarkierungen fluchten.
17. Die Halterung einbauen und den Kühlwas-
serschlauch anschließen.
0
A
S6D85260
S6D85280
6D93G31
