1
6
7

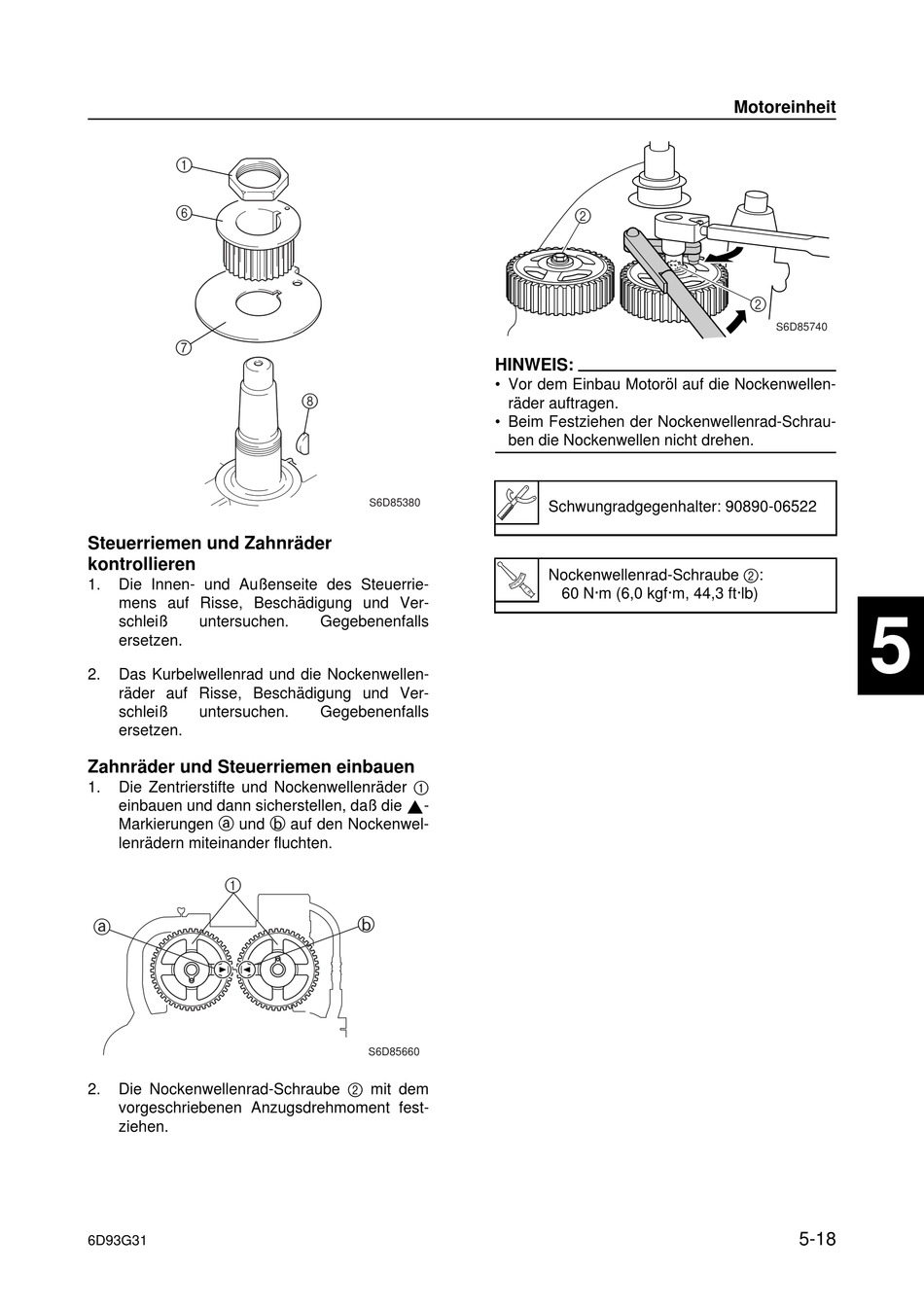

Steuerriemen und Zahnräder
kontrollieren
1.
Die Innen- und Außenseite des Steuerrie-
mens auf Risse, Beschädigung und Ver-
schleiß
untersuchen.
ersetzen.
2.
Das Kurbelwellenrad und die Nockenwellen-
räder auf Risse, Beschädigung und Ver-
schleiß
untersuchen.
ersetzen.
Zahnräder und Steuerriemen einbauen
Die Zentrierstifte und Nockenwellenräder 1
1.
einbauen und dann sicherstellen, daß die
Markierungen a und b auf den Nockenwel-
lenrädern miteinander fluchten.
1
a
Die Nockenwellenrad-Schraube 2 mit dem
2.
vorgeschriebenen Anzugsdrehmoment fest-
ziehen.
6D93G31
8
S6D85380
Gegebenenfalls
Gegebenenfalls
-
b
S6D85660
2
HINWEIS:
• Vor dem Einbau Motoröl auf die Nockenwellen-
räder auftragen.
• Beim Festziehen der Nockenwellenrad-Schrau-
ben die Nockenwellen nicht drehen.
Schwungradgegenhalter: 90890-06522
Nockenwellenrad-Schraube 2:
60 N·m (6,0 kgf·m, 44,3 ft·lb)
Motoreinheit
1
2
2
S6D85740
3
4
5
6
7
8
9
5-18
