POWR
4.

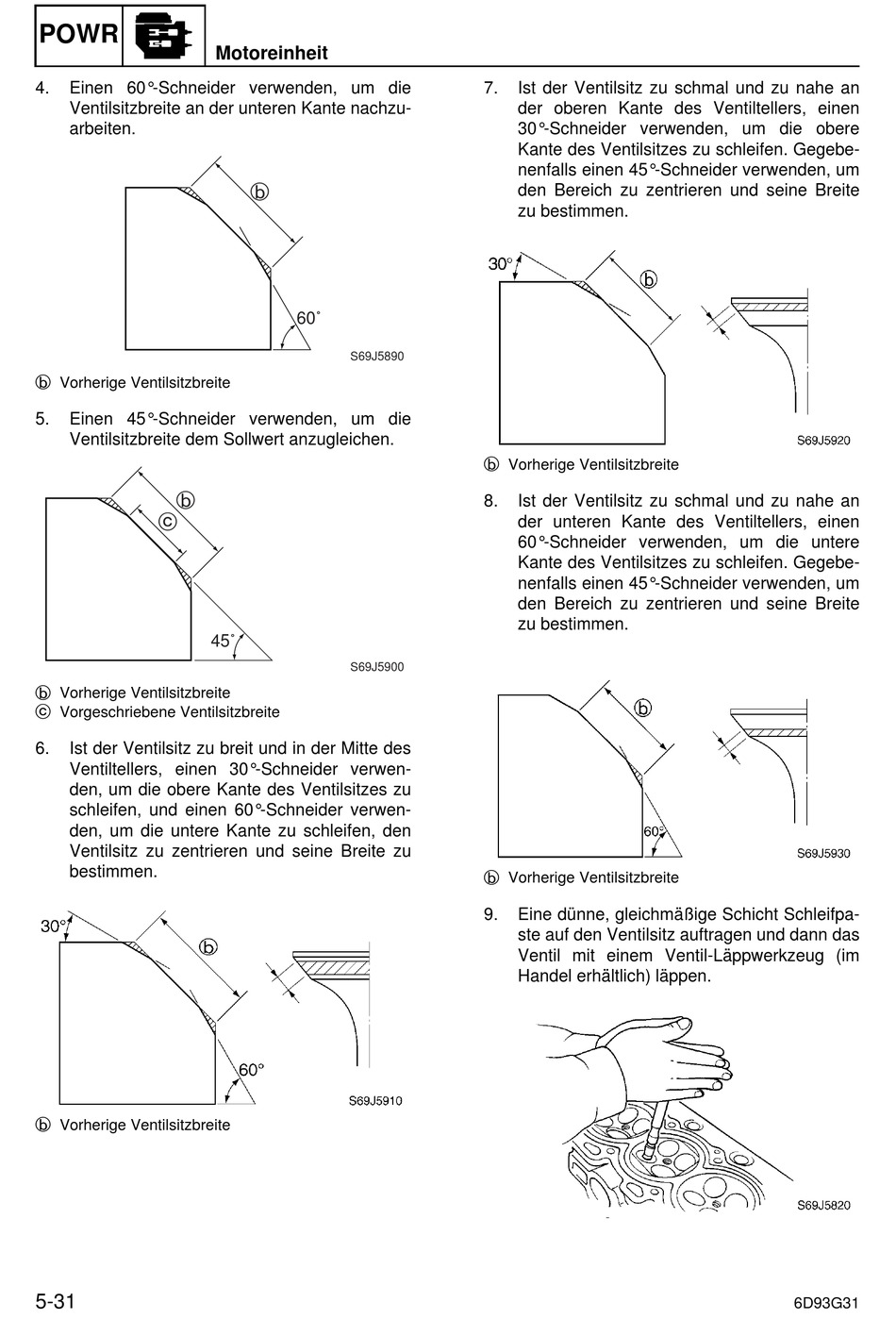

Einen 60°-Schneider verwenden, um die
Ventilsitzbreite an der unteren Kante nachzu-
arbeiten.
b Vorherige Ventilsitzbreite
5.
Einen 45°-Schneider verwenden, um die
Ventilsitzbreite dem Sollwert anzugleichen.
b
c
b Vorherige Ventilsitzbreite
c Vorgeschriebene Ventilsitzbreite
6.
Ist der Ventilsitz zu breit und in der Mitte des
Ventiltellers, einen 30°-Schneider verwen-
den, um die obere Kante des Ventilsitzes zu
schleifen, und einen 60°-Schneider verwen-
den, um die untere Kante zu schleifen, den
Ventilsitz zu zentrieren und seine Breite zu
bestimmen.
b Vorherige Ventilsitzbreite
5-31
Motoreinheit
b
60˚
S69J5890
45˚
S69J5900
7.
Ist der Ventilsitz zu schmal und zu nahe an
der oberen Kante des Ventiltellers, einen
30°-Schneider verwenden, um die obere
Kante des Ventilsitzes zu schleifen. Gegebe-
nenfalls einen 45°-Schneider verwenden, um
den Bereich zu zentrieren und seine Breite
zu bestimmen.
b Vorherige Ventilsitzbreite
8.
Ist der Ventilsitz zu schmal und zu nahe an
der unteren Kante des Ventiltellers, einen
60°-Schneider verwenden, um die untere
Kante des Ventilsitzes zu schleifen. Gegebe-
nenfalls einen 45°-Schneider verwenden, um
den Bereich zu zentrieren und seine Breite
zu bestimmen.
b Vorherige Ventilsitzbreite
9.
Eine dünne, gleichmäßige Schicht Schleifpa-
ste auf den Ventilsitz auftragen und dann das
Ventil mit einem Ventil-Läppwerkzeug (im
Handel erhältlich) läppen.
6D93G31
