2
WARNUNG
• Vor dem Anschließen des Kraftstoffdruckan-
zeigers die Anschlußstelle zwischen dem
Anzeigegerät und dem Adapter zunächst mit
einem sauberen, trockenen Lappen abdek-
ken, um ein Auslaufen von Kraftstoff zu ver-
meiden.
• Den Druckanzeiger vorsichtig festschrau-
ben, bis er fest sitzt.

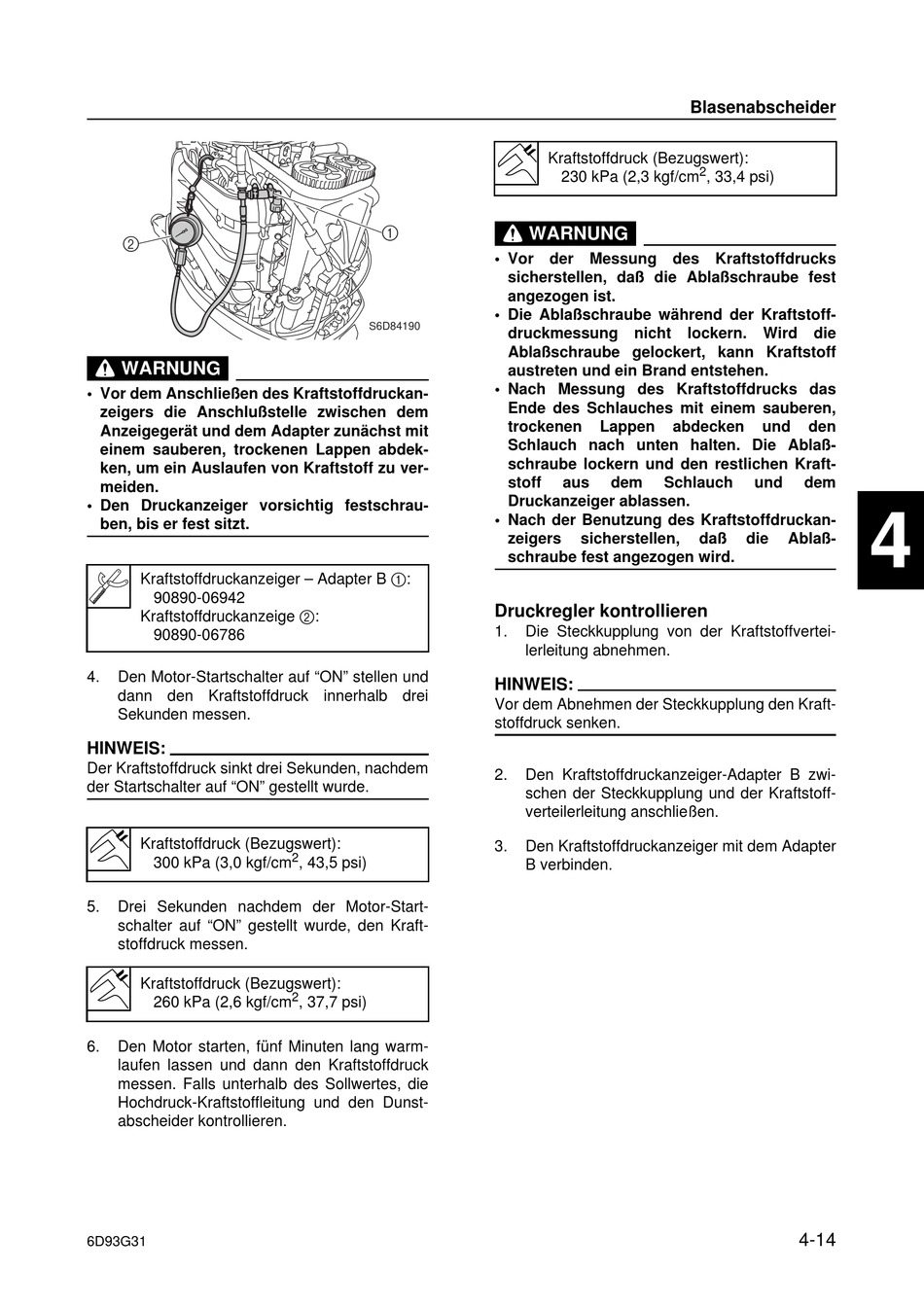

Kraftstoffdruckanzeiger – Adapter B 1:
90890-06942
Kraftstoffdruckanzeige 2:
90890-06786
4.
Den Motor-Startschalter auf "ON" stellen und
dann den Kraftstoffdruck innerhalb drei
Sekunden messen.
HINWEIS:
Der Kraftstoffdruck sinkt drei Sekunden, nachdem
der Startschalter auf "ON" gestellt wurde.
Kraftstoffdruck (Bezugswert):
300 kPa (3,0 kgf/cm
5.
Drei Sekunden nachdem der Motor-Start-
schalter auf "ON" gestellt wurde, den Kraft-
stoffdruck messen.
Kraftstoffdruck (Bezugswert):
260 kPa (2,6 kgf/cm
6.
Den Motor starten, fünf Minuten lang warm-
laufen lassen und dann den Kraftstoffdruck
messen. Falls unterhalb des Sollwertes, die
Hochdruck-Kraftstoffleitung und den Dunst-
abscheider kontrollieren.
6D93G31
1
S6D84190
2
, 43,5 psi)
2
, 37,7 psi)
Kraftstoffdruck (Bezugswert):
230 kPa (2,3 kgf/cm
WARNUNG
• Vor der Messung des Kraftstoffdrucks
sicherstellen, daß die Ablaßschraube fest
angezogen ist.
• Die Ablaßschraube während der Kraftstoff-
druckmessung nicht lockern. Wird die
Ablaßschraube gelockert, kann Kraftstoff
austreten und ein Brand entstehen.
• Nach Messung des Kraftstoffdrucks das
Ende des Schlauches mit einem sauberen,
trockenen
Lappen
Schlauch nach unten halten. Die Ablaß-
schraube lockern und den restlichen Kraft-
stoff
aus
dem
Schlauch
Druckanzeiger ablassen.
• Nach der Benutzung des Kraftstoffdruckan-
zeigers
sicherstellen,
schraube fest angezogen wird.
Druckregler kontrollieren
1.
Die Steckkupplung von der Kraftstoffvertei-
lerleitung abnehmen.
HINWEIS:
Vor dem Abnehmen der Steckkupplung den Kraft-
stoffdruck senken.
2.
Den Kraftstoffdruckanzeiger-Adapter B zwi-
schen der Steckkupplung und der Kraftstoff-
verteilerleitung anschließen.
3.
Den Kraftstoffdruckanzeiger mit dem Adapter
B verbinden.
Blasenabscheider
2
, 33,4 psi)
abdecken
und
den
und
dem
daß
die
Ablaß-
4-14
