5
4

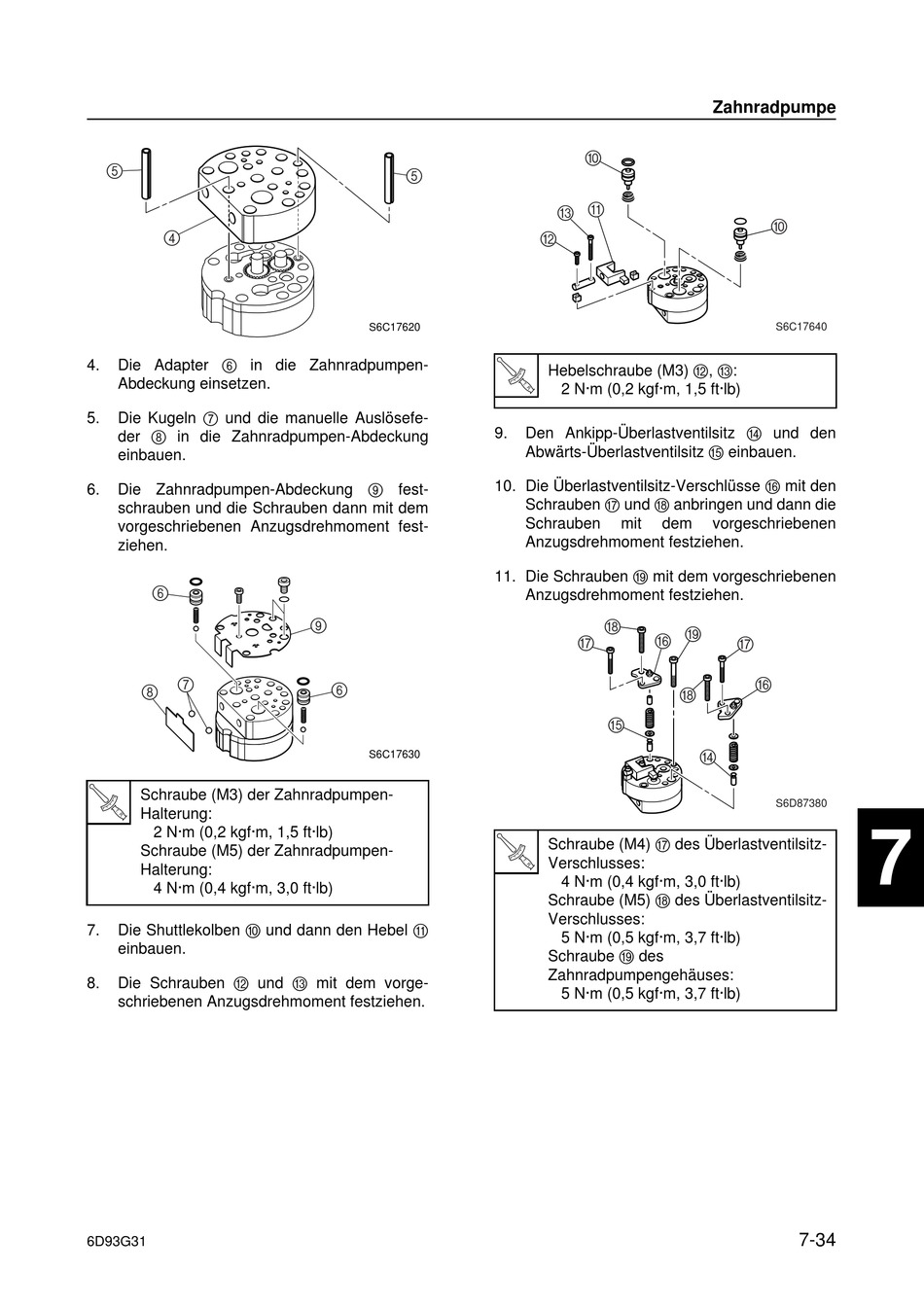

Die Adapter 6 in die Zahnradpumpen-
4.
Abdeckung einsetzen.
Die Kugeln 7 und die manuelle Auslösefe-
5.
der 8 in die Zahnradpumpen-Abdeckung
einbauen.
Die Zahnradpumpen-Abdeckung 9 fest-
6.
schrauben und die Schrauben dann mit dem
vorgeschriebenen Anzugsdrehmoment fest-
ziehen.
6
7
8
Schraube (M3) der Zahnradpumpen-
Halterung:
2 N·m (0,2 kgf·m, 1,5 ft·lb)
Schraube (M5) der Zahnradpumpen-
Halterung:
4 N·m (0,4 kgf·m, 3,0 ft·lb)
Die Shuttlekolben 0 und dann den Hebel A
7.
einbauen.
Die Schrauben B und C mit dem vorge-
8.
schriebenen Anzugsdrehmoment festziehen.
6D93G31
5
S6C17620
9
6
S6C17630
0
A
C
B
Hebelschraube (M3) B, C:
2 N·m (0,2 kgf·m, 1,5 ft·lb)
Den Ankipp-Überlastventilsitz D und den
9.
Abwärts-Überlastventilsitz E einbauen.
10. Die Überlastventilsitz-Verschlüsse F mit den
Schrauben G und H anbringen und dann die
Schrauben
mit
dem
Anzugsdrehmoment festziehen.
11. Die Schrauben I mit dem vorgeschriebenen
Anzugsdrehmoment festziehen.
H
F
G
E
Schraube (M4) G des Überlastventilsitz-
Verschlusses:
4 N·m (0,4 kgf·m, 3,0 ft·lb)
Schraube (M5) H des Überlastventilsitz-
Verschlusses:
5 N·m (0,5 kgf·m, 3,7 ft·lb)
Schraube I des
Zahnradpumpengehäuses:
5 N·m (0,5 kgf·m, 3,7 ft·lb)
Zahnradpumpe
0
S6C17640
vorgeschriebenen
I
G
F
H
D
S6D87380
7-34
1
2
3
4
5
6
7
8
9
