BRKT

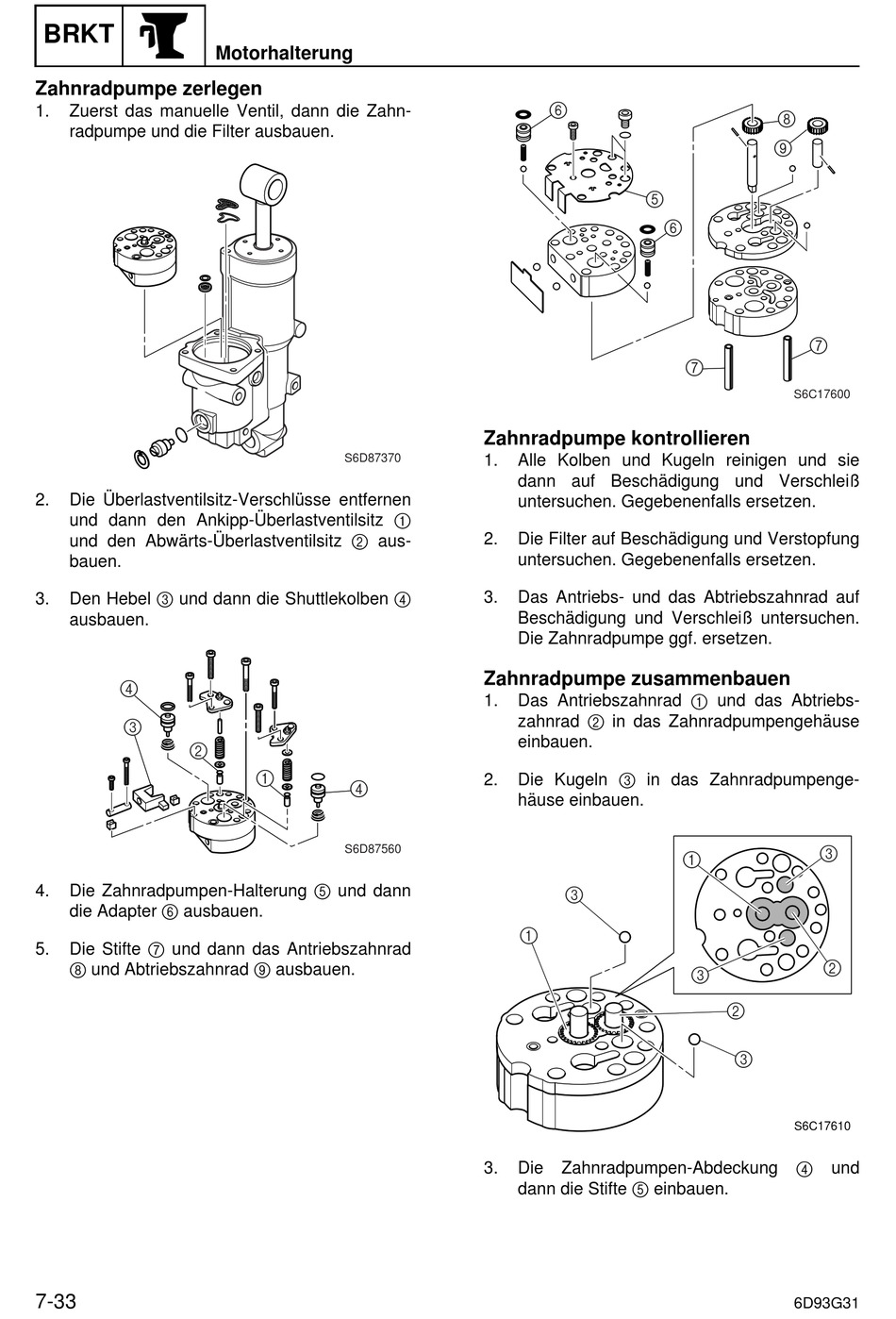

Zahnradpumpe zerlegen
1.
Zuerst das manuelle Ventil, dann die Zahn-
radpumpe und die Filter ausbauen.
2.
Die Überlastventilsitz-Verschlüsse entfernen
und dann den Ankipp-Überlastventilsitz 1
und den Abwärts-Überlastventilsitz 2 aus-
bauen.
Den Hebel 3 und dann die Shuttlekolben 4
3.
ausbauen.
4
3
2
Die Zahnradpumpen-Halterung 5 und dann
4.
die Adapter 6 ausbauen.
Die Stifte 7 und dann das Antriebszahnrad
5.
8 und Abtriebszahnrad 9 ausbauen.
7-33
Motorhalterung
S6D87370
1
4
S6D87560
6
5
Zahnradpumpe kontrollieren
1.
Alle Kolben und Kugeln reinigen und sie
dann auf Beschädigung und Verschleiß
untersuchen. Gegebenenfalls ersetzen.
2.
Die Filter auf Beschädigung und Verstopfung
untersuchen. Gegebenenfalls ersetzen.
3.
Das Antriebs- und das Abtriebszahnrad auf
Beschädigung und Verschleiß untersuchen.
Die Zahnradpumpe ggf. ersetzen.
Zahnradpumpe zusammenbauen
Das Antriebszahnrad 1 und das Abtriebs-
1.
zahnrad 2 in das Zahnradpumpengehäuse
einbauen.
Die Kugeln 3 in das Zahnradpumpenge-
2.
häuse einbauen.
3
1
3.
Die
Zahnradpumpen-Abdeckung
dann die Stifte 5 einbauen.
8
9
6
7
7
S6C17600
3
1
2
3
2
3
S6C17610
4
und
6D93G31
