5.2 Planungsregeln für die Anbindung über GEBUS
5.2
Planungsregeln für die Anbindung über GEBUS

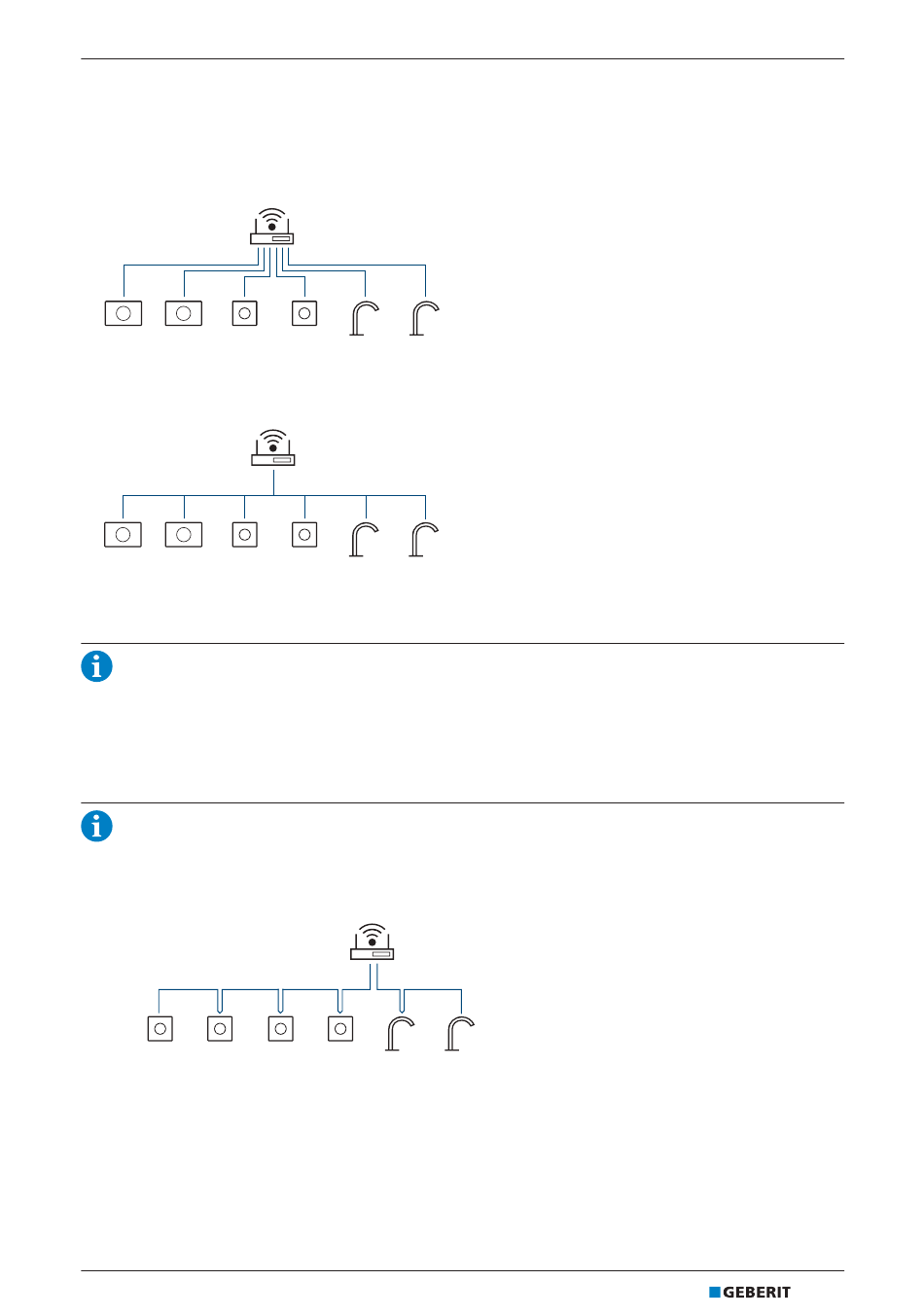

Topologie
• Sterntopologie
–
Vorteile: hohe Ausfallsicherheit, einfache Verkabelung, einfache Störungsdiagnose
–
Nachteile: grössere Kabelmengen, mehr Anschlussklemmen in Rohbaubox benötigt
• Reihen- oder Baumtopologie
–
Vorteile: kleinere Kabelmengen, einfache Erweiterbarkeit, weniger Anschlussklemmen in Rohbaubox
benötigt
–
Nachteile: geringere Ausfallsicherheit
Empfehlung: WC-Steuerungen mit Sterntopologie anschliessen.
Bei den Geberit Duofix Elementen für WC ist in der Power & Connect Box zu wenig Platz für das
Durchschleifen des GEBUS Kabels und des Stromversorgungskabels vorhanden.
Ein Anschluss mit Reihen- oder Baumtopologie ist aber möglich, falls nur das GEBUS Kabel
durchgeschleift wird. Das Stromversorgungskabel muss dann in einer Elektroanschlussdose hinter
dem Geberit Duofix Element durchgeschleift werden.
Empfehlung: Gemischte Topologie für Urinale, Urinalsteuerungen und Waschtischarmaturen
anwenden.
GEBUS Kabel bei gleichen Endgerätetypen im Raum durchschleifen und sternförmig zum Geberit
Gateway führen.
Erforderliches Zubehör
• Erforderliches Zubehör bestimmen, wie zum Beispiel Geberit Bus Konverter. → Siehe „Anbindung der
Endgeräte an Geberit Gateway", Seite 43.
Ausfallsicherheit
• Weniger Endgeräte pro Geberit Gateway erhöhen die Ausfallsicherheit.
• Sterntopologien erhöhen die Ausfallsicherheit.
