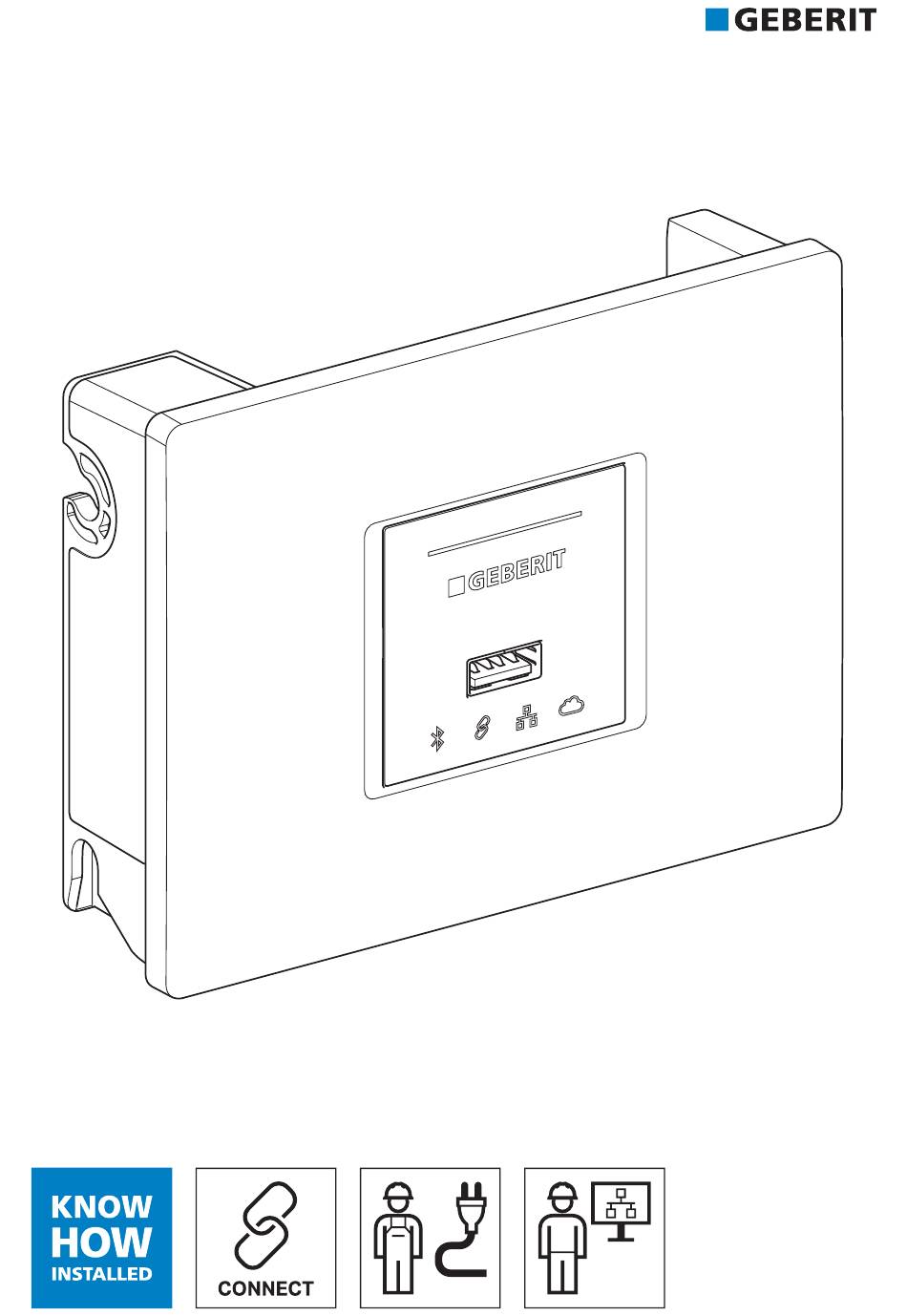

Seite 1 GEBERIT CONNECT SYSTEMHANDBUCH...
Seite 3 Drahtgebundene Schnittstellen ....................4.1.7 Drahtlose Schnittstellen ......................4.1.8 LED-Anzeige ..........................4.1.9 Systemprotokolle........................4.1.10 Montage ........................... Geberit Bus Konverter für Urinale und Waschtischarmaturen ..........4.2.1 Technische Daten ........................4.2.2 LED-Anzeige ..........................Geberit Bus Konverter mit integriertem Netzteil............... 4.3.1 Technische Daten ........................4.3.2 LED-Anzeige ..........................
Seite 4 Anbindung der Geberit Urinalsteuerungen mit elektronischer Spülauslösung, mit Typ 01 / 10 / 30 / 50 Abdeckplatte ......................5.5.4 Anbindung der Geberit Preda, Selva und Tamina Urinale, mit integrierter Steuerung .... 5.5.5 Anbindung der Geberit WC-Steuerungen mit elektronischer Spülauslösung ......
Seite 5 7.6.1 Firmware-Update mit USB-Stick ....................117 7.6.2 Firmware-Update mit Geberit Cloud Services................118 7.6.3 LED-Sequenz beim Firmware-Update des Geberit Gateways ..........118 Störungen beheben ......................... 119 Bluetooth®-Verbindung deaktivieren ..................122 Geberit Connect System ausser Betrieb nehmen..............123 Entsorgung ....................124 Inhaltsstoffe..........................
Seite 6 • Betriebs- und Instandhaltungsanleitungen der Endgeräte Das Produktsortiment kann über die Onlineproduktkataloge der zuständigen Vertriebsgesellschaften abgerufen werden. Ansprechpartner im Vertrieb Für eine kompetente Beratung zu Geberit Connect stehen die Ansprechpartner in der zuständigen Geberit Vertriebsgesellschaft zur Verfügung. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 7 Endgeräte • Vereinfachtes Firmware-Update über Geberit Cloud Geberit Connect Endgeräte: • Geberit Temperatur- und Volumenstromsensoren für GEBUS Geberit Control App und Geberit Dieses Dokument: 02 Gateway: 01.05.2024 J. Vollenweider Firmware Geberit Gateway: 05 Geberit Control App: 1.6 • Spülprogramme für Geberit Hygienesystem (GHS) •...
Seite 8 2 Sicherheit 2.1 Zielgruppe Sicherheit Zielgruppe Dieses Systemhandbuch richtet sich an Fachkräfte, die mit der Vernetzung von Geberit Connect Endgeräten betraut sind. Das sind zum Beispiel: • Sanitärinstallateure mit Erfahrung im Bereich der Gebäudeautomation oder mit einer entsprechenden Schulung durch Geberit •...
Seite 9 2 Sicherheit 2.5 Beteiligte Fachkräfte Beteiligte Fachkräfte Planung, Installation und Inbetriebnahme eines Geberit Connect Systems dürfen nur durch Fachkräfte durchgeführt werden. Typischerweise sind die folgenden Fachkräfte beteiligt: Tätigkeit Fachkraft Weitere Informationen Planung Sanitärinstallateur, Platzierung der Geberit Connect Elektrofachkraft, Geberit Endgeräte festlegen.
Seite 10 2 Sicherheit 2.5 Beteiligte Fachkräfte Tätigkeit Fachkraft Weitere Informationen Inbetriebnahme Endgeräte über GEBUS oder Bluetooth® Geberit Fachkraft, dem Geberit Gateway zuordnen. Sanitärinstallateur Geberit Fachkraft, Einstellungen der Endgeräte vornehmen. Sanitärinstallateur → Siehe „Inbetriebnahme“, Geberit Fachkraft, Seite 86. Gebäudeautomatiker, LAN/WLAN und BACnet/IP konfigurieren.
Seite 11 Zur Steuerung und Überwachung der Endgeräte via Geberit Gateway steht die Geberit Control App zur Verfügung. Die Geberit Control App kommuniziert über Bluetooth® mit dem Geberit Gateway. Die Marke Bluetooth® und ihre Logos sind Eigentum von Bluetooth SIG, Inc. und werden durch Geberit unter Lizenz verwendet.
Seite 12 3 Systemübersicht 3.2 Übersicht Komponenten Übersicht Komponenten Für Geberit Connect stehen die folgenden Komponenten zur Verfügung: Kategorie Komponente Beschreibung → Siehe „Geberit Geberit Gateway Gateway“, Seite 18. → Siehe „Geberit Geberit Rohbaubox für Gateway Gateway“, „Montage“, Seite 24. Geberit Bus Konverter für Urinale, →...
Seite 13 • Geberit Temperatur- und Volumenstromsensoren für GEBUS • Geberit Temperatursensoren für GEBUS → Siehe „Geberit Control Software Geberit Control App App“, Seite 35. 2 / 2 Geberit Connect fähige Endgeräte sind auf dem Typenschild mit dem Geberit Connect Logo ausgezeichnet. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 14 Die folgenden Beispiele zeigen verschiedene Anwendungen des GHS zur Sicherstellung des automatischen Wasseraustauschs: Beispiel 1: Wasseraustausch mit Geberit Urinal Über das Urinal am Ende der Kaltwasserleitung wird der Wasseraustausch sichergestellt. Mit der Geberit Control App wird die Intervallspülung der Urinalsteuerung aktiviert. Eine Spülung wird nach Ablauf eines definierten Zeitintervalls ausgelöst.
Seite 15 Anstelle eines Volumenstromsensors kann das gespülte Wasservolumen auch anhand der Nutzung der Endgeräte zentral im Geberit Gateway erfasst werden. Zum Spülen der Kaltwasserleitung kann auch ein anderes Geberit Connect Endgerät, das am Ende der Kaltwasserleitung positioniert ist, verwendet werden. Pro Geberit Gateway können insgesamt 60 Spülprogramme erfasst werden. Die Spülprogramme können mit allen für GHS kompatiblen Geberit Connect Endgeräten genutzt werden.
Seite 16 Volumenströme im Geberit Connect System überwacht werden. Ein Sensorprotokoll ist über die Geberit Control App abrufbar. Flexible Spülprogramme mit Gebäudeautomation Alle Endgeräte und GEBUS Sensoren lassen sich über das Geberit Gateway und BACnet/IP in ein Gebäudeautomationssystem einbinden. Der Anwender hat damit die volle Flexibilität für gebäudespezifische Spülprogramme.
Seite 17 Gebäudeautomationssystem zur Verfügung. → Siehe „Anbindung an Gebäudeautomationssystem“, Seite 75. Das Auswerten von Daten muss aufseiten des Gebäudeautomationssystems programmiert werden. Für den Zugriff auf Geberit Connect Endgeräte vor Ort eignet sich die Geberit Control App. – Auswerten von Daten Gebäudeautomationssystem – Auslösen von Aktionen Integration der Datenpunkte für...
Seite 18 4.1 Geberit Gateway Systemkomponenten Geberit Gateway 4.1.1 Bestimmungsgemässe Verwendung Das Geberit Gateway ist zur Vernetzung von Geberit Connect Endgeräten und zu deren Einbindung in übergeordnete Systeme bestimmt. 4.1.2 Sicherheitshinweise Beim Einsatz des Geberit Gateways sind folgende Sicherheitshinweise zu beachten: GEFAHR Elektrischer Schlag Unsachgemässe Installation kann zu schweren Verletzungen oder zum Tod führen.
Seite 19 Abbildung 5: Geberit Gateway USB-Anschluss Rückseite USB-Anschluss Front Pairing Secret LED Cloud Typenschild LED LAN/WLAN Pairingtaste LED Connect LAN-Anschluss (Ethernet) LED Bluetooth® Antenne für Bluetooth® und WLAN Netzanschluss (110–240 V AC) LED Netzanschluss Anschluss für Geberit Bus (GEBUS) 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 20 Höhe 9,2 cm Tiefe 4,3 cm 4.1.5 Vereinfachte EU-Konformitätserklärung Hiermit erklärt Geberit International AG, dass der Funkanlagentyp Geberit Gateway der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://doc.geberit.com/971243000.pdf 4.1.6 Drahtgebundene Schnittstellen Das Geberit Gateway verfügt über die folgenden drahtgebundenen Schnittstellen:...
Seite 21 4 Systemkomponenten 4.1 Geberit Gateway 4.1.7 Drahtlose Schnittstellen Das Geberit Gateway verfügt über die folgenden drahtlosen Schnittstellen: Schnittstelle Eigenschaft Verwendung Zur Kommunikation mit der Geberit Control App Funktechnologie Bluetooth® Low Energy Bluetooth® Frequenzbereich 2400–2483,5 MHz Maximale 10 dBm Ausgangsleistung Zur drahtlosen Verbindung mit Geberit Cloud...
Seite 22 Endgeräte über GEBUS oder Bluetooth® zugeordnet, kein Fehler Vernetzung der Endgeräte über GEBUS wird gestartet Firmware-Update für ein oder mehrere Endgeräte aktiv Connect (Verbindung der Endgeräte über GEBUS Ein oder mehrere Endgeräte haben eine neuere Firmware als oder Bluetooth®) das Geberit Gateway Neues, nicht zugeordnetes Endgerät erkannt...
Seite 23 4 Systemkomponenten 4.1 Geberit Gateway 4.1.9 Systemprotokolle Das Geberit Gateway und die zugeordneten Endgeräte stellen verschiedene Protokolle und Dateien zur Verfügung. Diese können über die Geberit Control App angezeigt und heruntergeladen werden. Tabelle 1: Protokolle für Geberit Gateway Protokoll Datei- Anwendung...
Seite 24 Abbildung 6: Montage in Rohbaubox Die Rohbaubox ist zur Unterputzmontage im Massivbau oder im Trockenbau vorgesehen. Die Rohbaubox kann auf Geberit Duofix oder Geberit GIS Montageplatten oder auf einem Geberit Duofix Element für Waschtische montiert werden. Zur Abdeckung der Serviceöffnung der Rohbaubox stehen die folgenden Abdeckplatten zur Verfügung: •...
Seite 25 4.1 Geberit Gateway Montage im Schaltschrank Abbildung 7: Montage im Schaltschrank Das Geberit Gateway kann in handelsüblichen Schaltschränken auf 35 mm DIN-Hutschienen montiert werden. Schaltschränke aus Kunststoff sind zu bevorzugen, damit die Kommunikation über Bluetooth® und WLAN nicht beeinträchtigt wird. Abbildung 8: Masse für Montage auf DIN-Hutschienen →...
Seite 26 Abbildung 9: Mindestgrösse der Öffnungen in der Schaltschrankabdeckung Für den Anschluss der GEBUS Kabel der Geberit Endgeräte am Geberit Gateway steht der Klemmblock, Art.-Nr. 116.492.00.1, zur Verfügung. Der Klemmblock kann auf die Hutschiene aufgesteckt werden. Abbildung 10: Klemmblock zum Anschliessen der GEBUS Kabel ACHTUNG Störungen durch stromführende Leitungen...
Seite 27 4.2 Geberit Bus Konverter für Urinale und Waschtischarmaturen Geberit Bus Konverter für Urinale und Waschtischarmaturen Die Geberit Bus Konverter dienen zur Anbindung der folgenden Geberit Connect Endgeräte an den Geberit Bus (GEBUS): • Geberit Piave und Brenta Waschtischarmaturen (Geberit Bus Konverter, Art.-Nr. 116.371.00.1) •...
Seite 28 • Geberit HS05 Hygienespülung • Geberit HS30 und HS50 Hygienespülungen im Unterputzspülkasten Der Geberit Bus Konverter ist als Zubehör verfügbar und wird im Installationselement montiert. → Siehe Montageanleitung 971.628.00.0. Der Geberit Bus Konverter enthält ein integriertes Netzteil zur Stromversorgung des Geberit Connect Endgeräts im Installationselement.
Seite 29 Geberit Bus Kabel (GEBUS Kabel) Das GEBUS Kabel kann bei Geberit bezogen oder bauseitig beschafft werden. Das GEBUS Kabel ist bei Geberit unter den Art.-Nrn. 116.493.00.1 (Länge 100 Meter) und 116.493.00.5 (Länge 500 Meter) verfügbar. Bei der bauseitigen Beschaffung sind die folgenden Spezifikationen zu beachten:...
Seite 30 4.5 Klemmblock für Geberit Gateway Klemmblock für Geberit Gateway Der Klemmblock dient als Knotenpunkt zur Verbindung der GEBUS Kabel der einzelnen Geberit Connect Endgeräte mit dem Geberit Gateway. Der Klemmblock ist in der Geberit Rohbaubox, Art.-Nr. 116.491.00.1, enthalten. Für die Montage im Schaltschrank ist der Klemmblock auch als Zubehör mit Art.-Nr.
Seite 31 4.6 Geberit Connect Endgeräte Geberit Connect Endgeräte Die folgenden Geberit Connect Endgeräte können mit Geberit Connect verwendet werden. Je nach Endgerät erfolgt die Anbindung an das Geberit Gateway über den GEBUS (direkt oder über Geberit Bus Konverter) oder über Bluetooth®. Endgerät...
Seite 32 Sensor (Länge 1 m) GEBUS • Geberit Tempera- tursensoren für GEBUS 2 / 2 Geberit Connect fähige Endgeräte sind auf dem Typenschild mit dem Geberit Connect Logo ausgezeichnet. Zugriff mit Geberit Control App möglich über GEBUS und Geberit Gateway 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 33 4.6 Geberit Connect Endgeräte 4.6.1 Anbindung der Endgeräte über GEBUS Die folgende Grafik zeigt die Anbindung der Geberit Connect Endgeräte an das Geberit Gateway über GEBUS. Die Stromversorgung erfolgt entweder über den GEBUS (24 V DC) oder über ein separates Netzteil. Auch ein Mischbetrieb mit Endgeräten, die über GEBUS angebunden sind, und Endgeräten, die über Bluetooth®...
Seite 34 4.6.2 Anbindung der Endgeräte über Bluetooth® Die folgende Grafik zeigt die Anbindung der Geberit Connect Endgeräte an das Geberit Gateway über Bluetooth®. Die Stromversorgung erfolgt entweder mit Netzteil, Batterie oder Generator. Auch ein Mischbetrieb mit Endgeräten, die über GEBUS angebunden sind, und Endgeräten, die über Bluetooth®...
Seite 35 Anzeige von Störungen und Warnungen Geberit ID Für den Zugriff auf das Geberit Gateway ist eine persönliche Geberit ID erforderlich. Diese kann direkt in der Geberit Control App erstellt werden. Falls die Benachrichtigungsfunktion in der Geberit Control App aktiviert ist, werden Störungen und Warnungen per E-Mail an die in der Geberit ID hinterlegte E-Mail-Adresse gemeldet.
Seite 36 Allgemeine Planungsregeln Geberit Connect Endgeräte wie Waschtischarmaturen, Urinalsteuerungen oder WC-Steuerungen werden entweder über das Geberit Bus Kabel (GEBUS Kabel) oder alternativ über Bluetooth® mit einem Geberit Gateway verbunden. Auch ein Mischbetrieb mit Endgeräten, die über GEBUS angebunden sind, und Endgeräten, die über Bluetooth® angebunden sind, ist möglich.
Seite 37 Nachteile: geringere Ausfallsicherheit Empfehlung: WC-Steuerungen mit Sterntopologie anschliessen. Bei den Geberit Duofix Elementen für WC ist in der Power & Connect Box zu wenig Platz für das Durchschleifen des GEBUS Kabels und des Stromversorgungskabels vorhanden. Ein Anschluss mit Reihen- oder Baumtopologie ist aber möglich, falls nur das GEBUS Kabel durchgeschleift wird.
Seite 38 • Maximale Kabellänge zwischen Geberit Gateway und dem entferntesten Endgerät (Strecke A–B in Abbildung auf vorhergehender Seite): 100 Meter • Mehrere Geberit Gateways nicht über GEBUS miteinander verbinden. Pro Geberit Connect System ist nur ein Geberit Gateway erlaubt. • Regeln für die Verlegung des GEBUS Kabels: –...
Seite 39 5.2 Planungsregeln für die Anbindung über GEBUS Geberit Gateway • Maximal 30 Endgeräte pro Geberit Gateway bei Anbindung über GEBUS • 18 Anschlussklemmen in Rohbaubox zu Geberit Gateway, davon 1 für die Verbindung zum Geberit Gateway • Empfehlungen für Platzierung des Geberit Gateways: –...
Seite 40 Wänden und Decken • Maximal 10 Endgeräte pro Geberit Gateway bei Anbindung über Bluetooth® • Geberit Gateway in einen Schaltschrank aus Kunststoff einbauen, damit die Kommunikation über Bluetooth® nicht beeinträchtigt wird. • Vor der definitiven Montage des Geberit Gateways Reichweite des Bluetooth®-Signals prüfen.
Seite 41 • Eine Zone pro Sanitärraum • Eine Zone pro Wohnung in einem Mehrfamilienhaus • Eine Zone für das Geberit Gateway, falls dieses in einem eigenen Raum untergebracht ist (zum Beispiel im Keller oder in einer Steigzone) • Sensoren und Endgeräte der gleichen Zone zuordnen, falls sie für den automatischen Wasseraustausch (Trinkwasserhygiene) verwendet werden und an der gleichen Versorgungsleitung angeschlossen sind.
Seite 42 5 Planung 5.4 Zoneneinteilung Beispiel: Darstellung der Zone 2 im Beispiel oben in der Geberit Control App WC Herren Geberit Urinalsteuerungen Pos: 1 Preda / Selva / Tamina Urinal FE040000328 Konverter FB000000218 Pos: 2 Preda / Selva / Tamina Urinal...
Seite 43 5 Planung 5.5 Anbindung der Endgeräte an Geberit Gateway Anbindung der Endgeräte an Geberit Gateway 5.5.1 Anbindung der Geberit Typen 185 / 186 Waschtischarmaturen GEBUS Nicht möglich Anbindung an Geberit Gateway Bluetooth® Ab 2025 Stromversorgung Netz, Batterie oder Generator Kompatibel mit Geberit Control App Erforderliches Zubehör...
Seite 44 Geberit Bus Konverter: https://gbrt.io/dscFB00 Geberit Bus Konverter Anschlussprinzip Geberit Bus Konverter Position der Zuleitungen Optional können auch Waschtischarmaturen mit Batterie- oder Generatorbetrieb verwendet werden. Die Anbindung an das Geberit Gateway ist dann nur über Bluetooth® möglich. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 45 5.5 Anbindung der Endgeräte an Geberit Gateway 5.5.3 Anbindung der Geberit Urinalsteuerungen mit elektronischer Spülauslösung, mit Typ 01 / 10 / 30 / 50 Abdeckplatte • Mit Geberit Bus Kabel über Geberit Bus Konverter GEBUS Anbindung an • Anschluss des GEBUS Kabels über Stecker mit Klemmen Geberit Gateway Bluetooth®...
Seite 46 Geberit Gateway Bluetooth® Stromversorgung 24 V DC über GEBUS Kabel Kompatibel mit Geberit Control App • Geberit Bus Konverter für Preda, Selva und Tamina Urinale, Art.- Nr. 116.370.00.1 – Geberit Bus Konverter wird anstelle des Netzteils oder des Batteriefachs eingesetzt Erforderliches Zubehör –...
Seite 47 Control App • GEBUS Kabel, Art.-Nr. 116.493.00.1 (100 m) oder Art.-Nr. 116.493.00.5 (500 Installationselement mit Power & Connect Box: • Geberit Bus Konverter mit integriertem Netzteil, für Power & Connect Box, Art.-Nr. 116.097.00.1 Erforderliches Zubehör (Stecker für GEBUS Kabel im Lieferumfang enthalten) Installationselement ohne Power &...
Seite 48 5.5 Anbindung der Endgeräte an Geberit Gateway Geberit Bus Konverter (12 V DC) Position der Zuleitungen 230 V AC 2 / 2 Optional können auch WC-Steuerungen mit Batteriebetrieb verwendet werden. Die Anbindung an das Geberit Gateway ist dann nur über Bluetooth® möglich. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 49 Anschlussprinzip 230 V AC Netzteil Set Kabel für Schnittstelle GEBUS 12 V DC Position der Zuleitungen Die Geberit HS30 Hygienespülung hat keinen GEBUS Anschluss. Die Anbindung an das Geberit Gateway ist nur über Bluetooth® möglich. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 50 Bluetooth® Stromversorgung 230 V AC an integriertes Netzteil im Geberit Bus Konverter Kompatibel mit Geberit Control App • Geberit Bus Konverter mit integriertem Netzteil, für Power & Connect Box, Art.-Nr. 116.097.00.1 – Geberit Bus Konverter wird im Installationselement für Wand- WC installiert Erforderliches Zubehör...
Seite 51 5.5 Anbindung der Endgeräte an Geberit Gateway 5.5.8 Anbindung der Geberit HS50 Hygienespülungen im Unterputzspülkasten mit externem Netzteil • Mit Geberit Bus Kabel bis Unterputzdose (enthalten im Geberit Set Kabel für Schnittstelle GEBUS) GEBUS Anbindung an • Ab Unterputzdose mit Kabel für Schnittstelle GEBUS an Geberit Gateway Steuereinheit der Hygienespülung...
Seite 52 Stromversorgung 24 V DC über GEBUS Kabel Kompatibel mit Geberit Control App Ja, nur über GEBUS und Geberit Gateway • Geberit Bus Kabel, Art.-Nr. 116.493.00.1 (100 m) oder Art.-Nr. 116.493.00.5 (500 m) Erforderliches Zubehör • Unterputzdose und Klemmen (bauseitig) → Siehe Onlineproduktkatalog der Geberit Vertriebsgesellschaft:...
Seite 53 Die folgenden Tabellen zeigen die Endgeräte und Sensoren, die für den automatischen Wasseraustausch geeignet sind. Bei jedem Endgerät ist das maximale Wasservolumen angegeben, das pro Spülung gespült werden kann. Im vernetzten Betrieb können nur Endgeräte genutzt werden, die über GEBUS dem Geberit Gateway zugeordnet sind.
Seite 54 Beispiel für Start- und Stopptemperatur) und auch zum Erfassen und Protokollieren von Temperaturen und Volumenströmen im Geberit Connect System. Bei jedem Sensor steht dazu in der Geberit Control App ein Sensorprotokoll zur Verfügung. Im Sensorprotokoll bleiben die Werte der letzten 5 Jahre gespeichert. Ein Protokolleintrag wird nach folgenden Kriterien erstellt: •...
Seite 55 Die Spülprogramme laufen entweder im jeweiligen Geberit Connect Endgerät (Einzelbetrieb) oder im Geberit Gateway ab (vernetzter Betrieb). Einzelbetrieb Im Einzelbetrieb werden die Spülprogramme mit der Geberit Control App direkt am Endgerät eingestellt. Das jeweilige Endgerät muss nicht zwingend mit einem Geberit Gateway vernetzt sein. Eigenschaften des Einzelbetriebs: •...
Seite 56 5.6 Geberit Hygienesystem (GHS) Geberit Control App Spülprogramme T/V-Sensor HS50 Hygienespülung Abbildung 20: Beispiel: Geberit Gateway mit Spülprogrammen im vernetzten Betrieb. Der Volumenstromsensor (T/V- Sensor) erfasst die gespülte Wassermenge für die Spülprogramme im Gateway. Die Spülprogramme steuern die HS50 Hygienespülung. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 57 Im Einzelbetrieb stehen nur für die HS30 und HS50 Hygienespülungen und die HS30 und HS50 Hygienespülungen im Unterputzspülkasten 2 Betriebsmodi zur Verfügung. Im vernetzten Betrieb stehen für alle geeigneten Geberit Connect Endgeräte 2 Betriebsmodi und [Aus] zur Verfügung. Jedes Spülprogramm kann einem oder beiden Betriebsmodi zugeordnet werden. Der aktive Betriebsmodus wird mit der Geberit Control App oder durch die Gebäudeautomation gesetzt.
Seite 58 ▶ Im vernetzten Betrieb alle lokalen Spülprogramme in den Endgeräten, wie zum Beispiel Intervallspülungen, deaktivieren. • Bei einem Ausfall des Geberit Gateways werden die Spülprogramme im vernetzten Betrieb nicht mehr ausgeführt. Auch die lokalen Spülprogramme bleiben deaktiviert. • Bei Änderungen im Geberit Connect System (Zonen, Endgeräte) müssen die Spülprogramme im vernetzten Betrieb neu erfasst oder überprüft werden.
Seite 59 Spülprotokoll Im vernetzten Betrieb zeichnet das Spülprotokoll alle Ereignisse im Zusammenhang mit automatischen Spülauslösungen auf dem Geberit Gateway auf. Das Spülprotokoll kann in der Geberit Control App beim jeweiligen Geberit Gateway unter [Informationen] abgerufen werden. Folgende Werte sind ersichtlich: • Status (Start, Stopp, Fehler) •...
Seite 60 5 Planung 5.6 Geberit Hygienesystem (GHS) Erfassen eines Spülprogramms im vernetzten Betrieb Spülprogramme im vernetzten Betrieb werden in der Geberit Control App beim Geberit Gateway unter [Spüleinstellungen] erfasst. Allgemeine Parameter für alle Spülprogramme: • Aktiver Betriebsmodus → siehe „Betriebsmodi“, Seite 57 •...
Seite 61 Im Einzelbetrieb können pro Magnetventil 2 Spülprogramme mit unterschiedlichen Wochentagen, Startzeiten und Spülmengen erfasst werden. Die Spülmengen gelten für die Werkseinstellung der Endgeräte. Falls Durchflussbegrenzer oder Strahlregler ausgetauscht werden, muss der Volumenstrom in der Geberit Control App angepasst werden. Geberit HS30 und HS50 Hygienespülungen Geberit HS30 und HS50 Hygienespülungen im Unterputzspülkasten 36028805569298699 ©...
Seite 62 Geberit Gateways werden die Intervalle ebenfalls neu gestartet. Die Spülmengen gelten für die Werkseinstellung der Endgeräte. Falls Durchflussbegrenzer oder Strahlregler ausgetauscht werden, muss der Volumenstrom in der Geberit Control App angepasst werden. Geberit HS30 und HS50 Hygienespülungen Geberit HS30 und HS50 Hygienespülungen im Unterputzspülkasten 36028805569298699 ©...
Seite 63 [V1, V2] [V1, V2] wird Die Spülmengen gelten für die Werkseinstellung der Endgeräte. Falls Durchflussbegrenzer oder Strahlregler ausgetauscht werden, muss der Volumenstrom in der Geberit Control App angepasst werden. Geberit HS30 und HS50 Hygienespülungen im Unterputzspülkasten 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 64 Im vernetzten Betrieb muss jedem Endgerät ein Geberit Temperatursensor für GEBUS zugewiesen werden. Eine Spülauslösung aufgrund der Temperatur wird nur 1x pro 24 Stunden ausgeführt. Im Einzelbetrieb steht der Spülmodus [Temperatur] nur für die Geberit HS50 Hygienespülungen und Geberit HS50 Hygienespülungen im Unterputzspülkasten zur Verfügung. Zum Erfassen der Temperatur wird ein analoger Temperatursensor direkt an die Hygienespülung angeschlossen.
Seite 65 Die Spülmengen gelten für die Werkseinstellung der Endgeräte. Falls Durchflussbegrenzer oder Strahlregler ausgetauscht werden, muss der Volumenstrom in der Geberit Control App angepasst werden. Geberit HS50 Hygienespülungen Geberit HS50 Hygienespülungen im Unterputzspülkasten (im vernetzten Betrieb auch HS30 Hygienespülungen im Unterputzspülkasten)
Seite 66 Sollvolumen und Zeitintervall sind wählbar (z. B. 10 l alle 72 h). Das Wasservolumen der Benutzungen in einem definierten Zeitintervall kann wie folgt erfasst werden: • Mit einem Geberit Temperatur- und Volumenstromsensor für GEBUS (genaue Wassermenge) • Über die Anzahl Benutzungen der Endgeräte (ungefähre Wassermenge)
Seite 67 Geberit Gateways werden die Intervalle ebenfalls neu gestartet. Die Spülmengen gelten für die Werkseinstellung der Endgeräte. Falls Durchflussbegrenzer oder Strahlregler ausgetauscht werden, muss der Volumenstrom in der Geberit Control App angepasst werden. Geberit HS50 Hygienespülungen Geberit HS30 und HS50 Hygienespülungen im Unterputzspülkasten 36028805569298699 ©...
Seite 68 5.6 Geberit Hygienesystem (GHS) 5.6.5 Positionierung der Sensoren Die Geberit Temperatursensoren für GEBUS und die Geberit Temperatur- und Volumenstromsensoren für GEBUS können an beliebigen Stellen im Rohrleitungssystem montiert werden, unabhängig von der Position der Endgeräte. Bei mehreren Sensoren in einem Gebäude wird empfohlen, die Position der Sensoren im Hydraulikschema eindeutig zu bezeichnen.
Seite 69 • Temperatursensor T1: Dieser Sensor erfasst die Wassertemperatur am oberen Ende der Steigleitung, dort, wo die grösste Wärmelast auftritt. Im Geberit Gateway G1 läuft ein Spülprogramm im Spülmodus [Temperatur]. Wird das Wasser in der Steigleitung zu warm, werden über die Geberit Hygienespülung H1 die Steigleitung und die Stockwerksleitung gespült, bis das Wasser wieder kalt genug ist.
Seite 70 Überwachung und Protokollierung des gespülten Wasservolumens eingesetzt. Abbildung 22: Beispiel für die Positionierung von Volumenstromsensoren Anstelle der Geberit Hygienespülung kann auch ein anderes geeignetes Endgerät für den Wasseraustausch verwendet werden. Es wird empfohlen, Sensoren und Endgeräte der gleichen Zone zuzuordnen (zum Beispiel V/T1 und H1 in die gleiche Zone).
Seite 71 5 Planung 5.6 Geberit Hygienesystem (GHS) 5.6.6 Anwendungsbeispiele für GHS Beispiel 1: Verschiedene Betriebsmodi Geberit Gateway Abbildung 23: Beispiel 1: Sanitärraum mit langen Trinkwasser- und Abwasserleitungen Ausgangslage: • Sanitärraum in einem Nebengebäude eines Krankenhauses mit langen Trinkwasser- und Abwasserleitungen • Stark schwankende Auslastung (Nebengebäude wird nur temporär als Bettenstation genutzt) •...
Seite 72 5 Planung 5.6 Geberit Hygienesystem (GHS) • Betriebsmodus 2 „Betrieb ohne Belegung“, Nebengebäude wird nicht genutzt: 1x pro Woche werden alle Entnahmestellen gleichzeitig mit einer hohen Wassermenge gespült, sodass die Abwasserleitungen gereinigt werden. Anwendung Bei ungenutztem Gebäude wird der Wasseraustausch in der Trinkwasserleitung durch das Spülen der Leitungen alle 2 Tage sichergestellt.
Seite 73 • Hohe Anforderungen an die Trinkwasserhygiene • Möglichst tiefer Wasserverbrauch Mögliche Lösung: • Spülprogramm mit Spülmodus „Temperatur“: Am wärmsten Punkt wird die Temperatur mit einem Geberit Temperatur- und Volumenstromsensor für GEBUS (T/V-Sensor) erfasst. Anwendung Bei einer Wassertemperatur über 25 °C wird über die Geberit HS50 Hygienespülung im Unterputzspülkasten gespült, bis die Temperatur wieder im zulässigen Bereich ist.
Seite 74 • Spülprogramm mit Spülmodus „Differenz“: Zur Sicherstellung des Wasseraustauschs in der Trinkwasserleitung werden alle 72 Stunden 10 Liter gespült. Anwendung Der Geberit Temperatur- und Volumenstromsensor für GEBUS (T/V-Sensor) erfasst die gespülte Wassermenge, sodass nach Ablauf der 72 Stunden nur die Differenz gespült wird. Geberit Connect HS50 Hygienespülung im Unterputzspülkasten...
Seite 75 Wird auf dem Geberit Gateway die BACnet-Funktion aktiviert, wird der entsprechende IP-Port geöffnet. Dies kann ein potentielles Datensicherheitsrisiko darstellen. ▶ Das Geberit Gateway muss durch eine Firewall geschützt werden. → Siehe „Anbindung an Geberit Cloud“, Seite 77. Der IP-Port für BACnet wird in den BACnet-Einstellungen definiert. → Siehe „BACnet/IP konfigurieren“, Seite 98.
Seite 76 Rohrleitung gespült wird. • Bei temperaturabhängigen Spülungen für die Hygienefunktion die Spülzeit begrenzen. Bei den Geberit HS30 und HS50 Hygienespülungen im Unterputzspülkasten zusätzlich Folgendes beachten: Falls bei Geberit HS30 und HS50 Hygienespülungen im Unterputzspülkasten Warmwasser an Magnetventil V2 angeschlossen ist, wird Magnetventil V1 immer gleichzeitig mit Magnetventil V2 geöffnet.
Seite 77 Die Geberit Cloud Services können für Servicefunktionen, Firmware-Updates und Benachrichtigungen genutzt werden. Um die Geberit Cloud Services zu nutzen, wird das Geberit Gateway über LAN oder WLAN mit einem Router mit Internetverbindung verbunden. Die Verbindung zum Router erfolgt über ein handelsübliches LAN- Kabel mit RJ45-Stecker oder drahtlos über WLAN.
Seite 78 5.9 Praxisbeispiel 1: Anbindung der Endgeräte über Geberit Bus (GEBUS) Praxisbeispiel 1: Anbindung der Endgeräte über Geberit Bus (GEBUS) Das Beispiel zeigt eine WC-Anlage für Damen und Herren in einem Sportstadion. Alle Geberit Connect Endgeräte wie WC-Steuerungen, Urinalsteuerungen und Waschtischarmaturen sind über GEBUS mit dem Geberit Gateway verbunden.
Seite 79 Herren WC Herren Abbildung 25: Praxisbeispiel 1: Anbindung über GEBUS 5.9.1 Erforderliche Komponenten für die Vernetzung Für die Vernetzung der Geberit Connect Endgeräte werden folgende Komponenten benötigt. Diese Komponenten sind zusätzlich zur Standardinstallation ohne Vernetzung erforderlich. Anzahl Komponente Artikelnummer Geberit Bus Konverter mit integriertem Netzteil, für Power & Connect Box, 116.097.00.1...
Seite 80 5.9 Praxisbeispiel 1: Anbindung der Endgeräte über Geberit Bus (GEBUS) Die folgende Grafik zeigt einen Kostenvergleich zwischen der Standardinstallation ohne Vernetzung und der Installation mit Vernetzung für dieses Praxisbeispiel. Die zusätzliche Vernetzung mit Geberit Connect ist sehr kostengünstig. Ausgangslage: Das Gebäude ist im Rohbau erstellt.
Seite 81 • 4 Geberit Urinalsteuerungen mit elektronischer Spülauslösung, Batteriebetrieb, Typ 10 Abdeckplatte • 2 Geberit Piave Waschtischarmaturen Standmontage, Batteriebetrieb, für Unterputzfunktionsbox Das Geberit Gateway ist in einem Schaltschrank aus Kunststoff im Vorraum des Herren-WCs installiert. Das Geberit Gateway muss sich im gleichen Raum wie die Endgeräte befinden, damit die Bluetooth®- Verbindung zum Geberit Gateway gewährleistet ist.
Seite 82 Elektroinstallationsmaterial bauseitig Die folgende Grafik zeigt einen Kostenvergleich zwischen der Standardinstallation ohne Vernetzung und der Installation mit Vernetzung für dieses Praxisbeispiel. Die zusätzliche Vernetzung mit Geberit Connect ist sehr kostengünstig. Ausgangslage: Der bestehende Sanitärraum wird renoviert und mit neuen Sanitärapparaten ausgestattet.
Seite 83 Das Beispiel zeigt ein Herren-WC in einem Büro- oder Verwaltungsgebäude. Die einzelnen Sanitärapparate sind vor 2022 installiert worden und somit nicht kompatibel mit Geberit Connect. Die Sanitärapparate sollen mit Geberit Connect nachgerüstet werden, damit sie vernetzt werden können. Damit keine zusätzlichen Kabel für den GEBUS eingezogen werden müssen, erfolgt die Verbindung zum Geberit Gateway über...
Seite 84 Elektroinstallationsmaterial bauseitig 5.11.2 Generelles Vorgehen bei der Nachrüstung mit Geberit Connect Zur Nachrüstung bestehender Sanitärapparate mit Geberit Connect wird das folgende Vorgehen empfohlen: Bestehende Sanitärapparate auf Kompatibilität mit Geberit Connect prüfen. Bei kompatiblen Sanitärapparaten ist auf dem Typenschild das Geberit Connect Logo ersichtlich.
Seite 85 5 Planung 5.11 Praxisbeispiel 3: Anbindung der Endgeräte über Bluetooth®, Nachrüstung Erforderliche Komponenten für die Nachrüstung von Sanitärapparaten mit Geberit Connect Sanitärapparate ohne Geberit Connect Logo auf Erforderliche Komponenten zur Nachrüstung Typenschild Geberit WC-Steuerungen mit Geberit Elektronikmodul für WC- elektronischer Spülauslösung, mit Steuerung, automatisch, 3–4,1 V,...
Seite 86 6.1 Ablauf der Inbetriebnahme Inbetriebnahme Ablauf der Inbetriebnahme Die Inbetriebnahme eines Geberit Connect Systems erfolgt in den folgenden Schritten. Die einzelnen Schritte sind im nächsten Kapitel detailliert beschrieben. Bei mehreren Geberit Gateways im Gebäude jedes Geberit Gateway separat in Betrieb nehmen.
Seite 87 Endgerät wird am GEBUS automatisch adressiert. Endgerät ist am GEBUS adressiert. Wenn alle LEDs der Endgeräte mit LED (z. B. am Geberit Bus Konverter) grün leuchten, ist das Geberit Connect System bereit für die Inbetriebnahme. Falls die LEDs der Endgeräte nicht grün leuchten, Verdrahtung des GEBUS Kabels prüfen.
Seite 88 An Geberit Gateway herantreten. Geberit Control App öffnen. Mit Geberit ID anmelden. Geberit Gateway unter [Neue Endgeräte] auswählen und Pairing starten. Anweisungen in der Geberit Control App befolgen. Das Pairing kann entweder durch Drücken der Pairingtaste oder durch Eingabe des Pairing Secret erfolgen.
Seite 89 „Firmware-Update durchführen“, Seite 117. Eine neue Firmware-Version wird mit einem orangen Warnsymbol angezeigt. Passwort: Es wird empfohlen, das Passwort des Geberit Gateways zu notieren. Falls das Passwort vergessen wurde, muss das Pairing Secret des Geberit Gateways eingegeben werden, um das Passwort zurückzusetzen.
Seite 90 6.4 Über GEBUS verbundene Endgeräte zuordnen Über GEBUS verbundene Endgeräte zuordnen Für diese Tätigkeit sind 2 Personen erforderlich. Die 1. Person muss sich immer in der Nähe des Geberit Gateways befinden, sodass die Bluetooth®-Verbindung zur Geberit Control App gewährleistet ist. Die 2. Person geht von Endgerät zu Endgerät, um Benutzungen auszulösen.
Seite 91 FE000002148 Konverter FB000000226 Falls die Benutzung in der Geberit Control App nicht angezeigt wird, kann das Endgerät auch über die Seriennummer auf dem Typenschild identifiziert werden. Entsprechendes Endgerät in Liste auswählen. Neue Zone erstellen oder bestehende Zone auswählen und bestätigen.
Seite 92 WC Herren WC Damen ✓ LED am Geberit Gateway: Nach dem Zuordnen der Endgeräte sind diese mit dem Geberit Gateway vernetzt. Benutzung auslösen • Piave und Brenta Waschtischarmaturen: Hand vor IR-Sensor halten. • Urinalsteuerungen mit Typ 01 / 10 / 30 / 50 Abdeckplatte: Hand vor IR-Sensor halten.
Seite 93 6 Inbetriebnahme 6.4 Über GEBUS verbundene Endgeräte zuordnen Zonen anpassen Die Zonen können wie folgt angepasst werden: WC Herren Geberit WC-Steuerungen Pos. anpassen Pos: 1 Sigma10 (Sigma 12, Netz) F9000032159 Konverter FB010002157 Pos: 2 Sigma10 (Sigma 12, Netz) F9000021422 Konverter...
Seite 94 Während des Zuordnens der Endgeräte darf keine Benutzung durch weitere Personen stattfinden. Es wird empfohlen, die Sanitärraume für die Benutzung zu sperren. Falls in einem Geberit Connect System Endgeräte über GEBUS und über Bluetooth® verbunden werden, immer zuerst die Endgeräte mit GEBUS Verbindung zuordnen.
Seite 95 Je nach Endgerät muss eine Benutzung über den IR-Sensor ausgelöst oder eine Taste gedrückt werden. Falls das Endgerät bereits einmal einem Geberit Gateway zugeordnet war, ist es mit Passwort geschützt. Bei einer neuen Zuordnung muss deshalb das Pairing Secret eingegeben werden.
Seite 96 6 Inbetriebnahme 6.5 Über Bluetooth® verbundene Endgeräte zuordnen Zonen anpassen Die Zonen können wie folgt angepasst werden: WC Herren Geberit WC-Steuerungen Pos. anpassen Pos: 1 Sigma10 (Sigma 12, Netz) F9000032159 Konverter FB010002157 Pos: 2 Sigma10 (Sigma 12, Netz) F9000021422 Konverter...
Seite 97 Zudem müssen der Name des WLAN-Netzwerks (SSID) und das Passwort bekannt sein. Um Störungen zu vermeiden, ist ein WLAN-Netzwerk im 5-GHz-Frequenzband zu bevorzugen. Geberit Connect System bzw. Geberit Gateway unter [Meine Endgeräte] auswählen. [Zentrale Bedienung] wählen. ✓ Verbindung zum Gateway wird hergestellt.
Seite 98 EDE-Datei teilen mit Gebäudeinformatiker, Gebäudeautomatiker oder Systemintegrator. ACHTUNG Datensicherheitsrisiko Wird auf dem Geberit Gateway die BACnet-Funktion aktiviert, wird der IP-Port geöffnet, der unter [BACnet] definiert ist. Dies kann ein potentielles Datensicherheitsrisiko darstellen. ▶ Das Geberit Gateway muss durch eine Firewall geschützt werden.
Seite 99 Für den Zugriff auf ein Endgerät kann zwischen zentraler und lokaler Bedienung gewählt werden. Bei der zentralen Bedienung kann über das Geberit Gateway auf alle zugeordneten Endgeräte zugegriffen werden. Bei der lokalen Bedienung wird direkt auf das Endgerät zugegriffen. → Siehe auch „Endgeräte bedienen und konfigurieren“, Seite 106.
Seite 100 6 Inbetriebnahme 6.8 Einstellungen der Geberit Connect Endgeräte vornehmen Schritte 4–6 für alle Endgeräte wiederholen. Zur Identifikation des Endgeräts in der Liste kann eine Benutzung ausgelöst werden. Beim Endgerät wird ein grünes Kreissymbol angezeigt. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 101 ▶ Im vernetzten Betrieb alle lokalen Spülprogramme in den Endgeräten, wie zum Beispiel Intervallspülungen, deaktivieren. • Bei einem Ausfall des Geberit Gateways werden die Spülprogramme im vernetzten Betrieb nicht mehr ausgeführt. Auch die lokalen Spülprogramme bleiben deaktiviert. • Bei Änderungen im Geberit Connect System (Zonen, Endgeräte) müssen die Spülprogramme im vernetzten Betrieb neu erfasst oder überprüft werden.
Seite 102 – Das Geberit Gateway befindet sich in Reichweite des Smartphones. – Bei HS50 Hygienespülungen und HS30/HS50 Hygienespülungen im Unterputzspülkasten sind die Magnetventile für Kalt- und Warmwasser konfiguriert. Geberit Connect System bzw. Geberit Gateway unter [Meine Endgeräte] auswählen. [Zentrale Bedienung] wählen. ✓ Verbindung zum Gateway wird hergestellt.
Seite 103 Wasserfluss durch den Sensor ausgelöst werden. Eine Änderung des Volumenstroms oder der Temperatur zeigt eine Benutzung an. Der aktuelle Messwert kann zur Kontrolle auch in der Geberit Control App beim jeweiligen Sensor unter [Information] oder im Sensorprotokoll angezeigt werden.
Seite 104 Inbetriebnahmeprotokoll gespeichert. Dieses Protokoll wird nach der Inbetriebnahme dem Gebäudebetreiber übergeben. Das Geberit Gateway stellt auch weitere Protokolle zur Verfügung. → Siehe „Systemprotokolle“, Seite 23. Das Inbetriebnahmeprotokoll wird wie folgt erstellt: Geberit Connect System bzw. Geberit Gateway unter [Meine Endgeräte] auswählen.
Seite 105 • Inbetriebnahmeprotokoll ist an Gebäudebetreiber übergeben. • Die EDE-Datei ist an Gebäudeautomatiker übergeben. • Alle berechtigten Personen haben Zugriff auf die Geberit Control App bzw. haben eine Geberit ID. • Alle berechtigten Personen haben Zugriff auf das Geberit Gateway und die zugeordneten Endgeräte.
Seite 106 7 Betrieb 7.1 Endgeräte bedienen und konfigurieren Betrieb Endgeräte bedienen und konfigurieren Der Zugriff auf ein Endgerät in einem Geberit Connect System erfolgt über die Geberit Control App. Dabei kann zwischen zentraler und lokaler Bedienung gewählt werden. 7.1.1 Zentrale Bedienung Bei der zentralen Bedienung erfolgt der Zugriff auf alle Endgeräte vom Geberit Gateway aus.
Seite 107 7 Betrieb 7.1 Endgeräte bedienen und konfigurieren Gewünschtes Endgerät auswählen. ✓ Verbindung zum Endgerät wird hergestellt (über Geberit Gateway und GEBUS oder Bluetooth® zum Endgerät). Typ 01 / 10 / 30 / 50 Netzbetrieb Einstellungen Informationen Reinigung Manuelle Spülung Produktkatalog Serviceanfrage ✓...
Seite 108 Geberit Connect System bzw. Geberit Gateway unter [Meine Endgeräte] auswählen. Meine Endgeräte Geberit Connect Systeme Gateway Sanitärraum 1. OG ✓ [Lokale Bedienung] wählen. ✓ Alle Zonen im Geberit Connect System werden angezeigt. → Siehe auch „Funktionen pro Zone“, Seite 110. Geberit Gateway Geberit Gateway Gateway Sanitärraum 1. OG Geberit Gateway...
Seite 109 7 Betrieb 7.1 Endgeräte bedienen und konfigurieren Gewünschtes Endgerät auswählen (Signalstärke beachten). ✓ Bluetooth®-Verbindung zum Endgerät wird hergestellt. Typ 01 / 10 / 30 / 50 Netzbetrieb Einstellungen Informationen Reinigung Manuelle Spülung Produktkatalog Serviceanfrage ✓ Verbindung zum Endgerät: Abbildung 31: Beispiel: Lokale Bedienung einer Waschtischarmatur Pro Endgerät stehen die folgenden Funktionen zur Verfügung: •...
Seite 110 Zone gleichzeitig ausgeführt werden. Steht eine solche Funktion zur Verfügung, enthält die Zone rechts einen blauen Balken. Die gleichen Funktionen stehen nach Öffnen der Zone auch bei den Endgeräten zur Verfügung. Geberit Gateway WC Herren Geberit Gateway Geberit Urinalsteuerungen Pos: 1 Gateway Sanitärraum 1.
Seite 111 Schule ein Betriebsmodus mit Spülprogrammen für den Normalbetrieb und ein Betriebsmodus mit Spülprogrammen für den Ferienbetrieb definiert werden. Der aktive Betriebsmodus gilt für alle Zonen und die darin enthaltenen Geberit Connect Endgeräte. Wird der Betriebsmodus auf [Aus] gesetzt, wird kein Spülprogramm ausgeführt.
Seite 112 7.3 Zonen und Endgeräte verwalten Zonen und Endgeräte verwalten In einem Geberit Connect System können auch im Betrieb Endgeräte hinzugefügt oder entfernt oder die Zonen angepasst werden. Bei einer Anpassung der Zonen oder nach dem Hinzufügen oder Entfernen von Endgeräten müssen die Spülprogramme im vernetzten Betrieb neu erfasst werden.
Seite 113 Über das 3-Punkte-Menü die Bezeichnung der Zone oder die Zuordnung der Endgeräte zu einer Zone anpassen. Endgerät entfernen Über das 3-Punkte-Menü Endgerät auswählen und [Entfernen]. ✓ Endgerät ist nicht mehr dem Geberit Gateway zugeordnet. Endgerät demontieren. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 114 Falls ein Geberit Connect Endgerät ersetzt werden muss, gilt folgendes Vorgehen: Endgerät mit Anbindung über GEBUS Dieses Vorgehen gilt für alle Endgeräte inkl. GEBUS Sensoren, die direkt oder über einen Geberit Bus Konverter angebunden sind. Sicherstellen, dass die Connect LED am Geberit Gateway grün leuchtet.
Seite 115 Zone mit defektem Endgerät öffnen. Über 3-Punkte-Menü defektes Endgerät auswählen und [Entfernen]. ✓ Defektes Endgerät ist nicht mehr dem Geberit Gateway zugeordnet. Neues Endgerät dem Geberit Gateway zuordnen. → Siehe „Über Bluetooth® verbundene Endgeräte zuordnen“, Seite 94. Neues Endgerät konfigurieren. Die Einstellungen werden nicht übernommen.
Seite 116 7 Betrieb 7.5 Statistiken anzeigen und auswerten Statistiken anzeigen und auswerten Über die Geberit Control App können verschiedene Protokolle des Geberit Gateways und der zugeordneten Geberit Connect Endgeräte abgerufen werden. Die Protokolle können für eine weitere Auswertung exportiert und geteilt werden.
Seite 117 7.6 Firmware-Update durchführen Firmware-Update durchführen Falls für ein Geberit Connect Endgerät oder das Geberit Gateway ein Firmware-Update zur Verfügung steht, wird dieses in der Geberit Control App mit einem orangen Warnsymbol angezeigt. Ein Firmware-Update für das Geberit Gateway erfolgt entweder über die Geberit Cloud Services oder mithilfe eines USB-Sticks.
Seite 118 [Firmware] öffnen und Firmware-Update starten. ✓ Die Firmware-Datei wird heruntergeladen, und das Firmware-Update startet. ✓ Der Fortschritt des Firmware-Updates wird mit den LEDs am Geberit Gateway angezeigt. → Siehe „LED-Sequenz beim Firmware-Update des Geberit Gateways“, Seite 118. ✓ Die Verbindung zur Geberit Control App wird während des Firmware-Updates unterbrochen.
Seite 119 Warnsymbol und einem generellen Fehler unter [Aktuelle Störungen] gemeldet. Details zu den Fehlern werden beim Geberit Gateway unter den [Spüleinstellungen] und im [Spülprotokoll] angezeigt. Störungen und Warnungen im Geberit Connect System werden auch per E-Mail gemeldet, falls die Geberit Cloud Services und die Benachrichtigungen aktiviert sind. Geberit Gateway Geberit Gateway Gateway Sanitärraum 1.
Seite 120 7 Betrieb 7.7 Störungen beheben Störungsdiagnose gemäss Tabelle „Störungen beheben“, Seite 121. Bei erfolgloser Störungsdiagnose in der Geberit Control App eine [Serviceanfrage] senden oder Geberit Fachkraft kontaktieren. Eine Serviceanfrage generiert eine E-Mail an den Kundendienst der jeweiligen Geberit Vertriebsgesellschaft mit folgendem Inhalt: •...
Seite 121 7.7 Störungen beheben Mögliche Störungen und Hinweise zu deren Behebung: Störung Ursache Behebung ▶ LED an Geberit Bus Konverter prüfen → siehe „LED-Anzeige“, Seite 27 (bei Endgeräten mit Geberit Bus Konverter). Stromversorgung fehlt ▶ Stromversorgung prüfen. ▶ GEBUS Kabel prüfen (bei Stromversorgung über GEBUS).
Seite 122 Banken kann der Gebäudebetreiber verlangen, die Bluetooth®-Verbindung zu deaktivieren. So wird sichergestellt, dass das Endgerät nicht manipuliert werden kann und keine Daten ausgelesen werden können. Zum dauerhaften Deaktivieren und erneuten Aktivieren der Bluetooth®-Verbindung von Geberit Connect Endgeräten ist eine Geberit Vertriebsgesellschaft zu kontaktieren. 36028805569298699 © 04-2024...
Seite 123 ✓ Die Zuordnung aller Endgeräte zum Geberit Gateway ist aufgehoben. [Einstellungen] öffnen. [Endgerät zurücksetzen] ausführen. ✓ Das Geberit Gateway ist auf Werkseinstellungen zurückgesetzt. Falls das Geberit Connect System neu aufgesetzt werden soll, die Stromversorgung zum Geberit Gateway und allen Endgeräten für mindestens 1 Minute unterbrechen. 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 124 Restmüll entsorgt werden dürfen, sondern einer getrennten Entsorgung zuzuführen sind. Endnutzer sind gesetzlich verpflichtet, Altgeräte zur fachgerechten Entsorgung an öffentliche Entsorgungsträger, an Vertreiber oder an Geberit zurückzugeben. Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Elektro- und Elektronik-Altgeräten verpflichtet. Für eine Rückgabe an Geberit ist mit der zuständigen Vertriebs- oder Servicegesellschaft Kontakt aufzunehmen.
Seite 125 Engineering Data Exchange Auflistung von BACnet-Objekten in einer Datei Gebäudeautomation Geberit Bus GEBUS Geberit spezifischer Bus mit physischer Schnittstelle RS485, Versorgungsspannung 24 V DC und automatischer Adressierung der Endgeräte Geberit Hygienesystem Mehrstufiges, modulares System zur Sicherstellung des regelmässigen, automatischen Trinkwasseraustauschs in einem Gebäude...
Seite 126 9 Anhang 9.2 BACnet-Zertifikat Geberit Gateway BACnet-Zertifikat Geberit Gateway 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 127 BACnet-Objekte Die angebotenen BACnet-Objekte sind vom Funktionsumfang der jeweiligen Endgeräte abhängig. Die Objekte werden dynamisch erzeugt, wenn ein Endgerät dem Geberit Gateway zugeordnet wird. Object Instance Zu jedem BACnet-Objekt wird die Object Instance dynamisch und gemäss den folgenden Regeln erzeugt.
Seite 128 Urinal abgefragt werden. Zur Darstellung der verschiedenen Sammelgruppen stehen die folgenden BACnet-Objekte vom Typ „Structured View“ zur Verfügung: • Sammelgruppe für jede Zone und für das Geberit Gateway • Sammelgruppe für jeden Endgerätetyp pro Zone (Urinal, WC, Waschtischarmatur etc.) •...
Seite 129 BACnet-Objekte nur für Geberit Gateway Object Name Description Object Type Object Instance Diverse Informationen zum Geberit Gateway. In Geberit App DeviceObject Device Instance wird in der Geberit Device definierte Device App definiert. Instance Werkseinstellung: Seriennummer Network Port Object (NPO) gemäss BACnet-Spezifikation. 1 oder...
Seite 130 – – – Info Gateway eine Information angezeigt wird, Alarmierung auslösen und Information vor Ort mit Geberit Control App auslesen. Endgerät oder Geberit Gateway zeigt eine Warnung an. Entspricht der Statusanzeige in der Geberit Control App. Verarbeitung: Falls beim Generic Binary Value Endgerät oder bei mindestens 1...
Seite 131 Bei Endgeräten mit Netzbetrieb oder Stromversorgung über GEBUS wird immer „False“ angezeigt. Endgerät wird benutzt. Entspricht der Statusanzeige in der Geberit Control App. Wird gesetzt, wenn das Endgerät in Benutzung ist, z. B. Usage Hand vor dem IR-Sensor. Binary Value Active...
Seite 132 • Active (min- destens 1 Spülprogramm ist aktiv im aktuellen Betriebsmo- dus) • Blocked (min- destens 1 Spülprogramm ist blockiert, z. B. Spül- Status des Geberit modus Tempe- Hygienesystems (GHS) über ratur) alle aktiven Spülprogramme – – – – – – Status •...
Seite 133 9 Anhang 9.3 BACnet-Objekte Object Description Object Type Object Name [Unit] Number Anzahl Spülungen des Endgeräts. Kumulierter Wert seit Installation oder nach Rücksetzen auf Positive Werkseinstellungen. Integer Value FlushCount [No Unit] – – Es werden alle Magnetventilöffnungen und (Inkrement: 1) Heberbetätigungen erfasst. Anwendung: zur Bestimmung von Wartungs- oder Reinigungsintervallen.
Seite 134 9 Anhang 9.3 BACnet-Objekte Object Description Object Type Object Name [Unit] Number Anzahl Teilmengenspülungen eines WCs. Positive Kumulierter Wert seit Installation Integer Value Partial oder nach Rücksetzen auf [No Unit] – – – – – FlushCount Werkseinstellungen. Es werden alle (Inkrement: 1) Heberbetätigungen der Teilmengenspülung erfasst.
Seite 135 9 Anhang 9.3 BACnet-Objekte Object Description Object Type Object Name [Unit] Number Wasserverbrauch von Strang V2 einer Hygienespülung. Positive Kumulierter Wert seit Installation Integer Value Water oder nach Rücksetzen auf [l] (Liters) – – – – – Usage2 Werkseinstellungen. Anwendung: zur Überwachung (Inkrement: 1 l) der Trinkwasserhygiene.
Seite 136 über Bluetooth® dem Disable – • Indeterminate Geberit Gateway zugeordnet Radio (nur bei Sam- sind. melgruppen) Geberit Gateway: Deaktiviert alle Funkschnittstellen. Bei deaktivierten Funkschnittstellen kann nur noch per LAN auf das Geberit Gateway zugegriffen werden. 8 / 10 36028805569298699 © 04-2024 971.815.00.0(02)
Seite 137 [l] (Liters) Lesen des Werts: 1 = Ventil offen 0 = Ventil geschlossen Bei Hygienespülungen wird empfohlen, die lokalen Spülprogramme in der Geberit Control App auszuschalten. Weil die Hygienespülung alle Spülauslösungen gleichberechtigt verarbeitet, können sonst unerwünschte Spülvorgänge ausgelöst werden.
Seite 138 Lesen/Schreiben Wert wird bei Veränderungen automatisch gesendet (change of value) Objekt kann in Sammelgruppen verwendet werden Group Objekt gilt für Geberit Gateway Objekt gilt für Waschtischarmaturen Objekt gilt für WC-Steuerungen Objekt gilt für Urinale und Urinalsteuerungen Objekt gilt für GEBUS Sensoren Objekt gilt für Hygienespülungen und Hygienespülungen im Unterputzspülkasten...
Seite 139 # keyname instance object-name object-type object-instance descrip on Device:1601395 1234 WC Vorraum Herren 1234 BACnet Interface of Geberit products to be connected to a Building Management System StructuredView:0 1234 Gateway Gateway CharStringValue:1 1234 Gateway.DeviceSerial Serial number of the gateway NetworkPort:1...
Seite 140 9 Anhang 9.4 EDE-Datei für Praxisbeispiel 1 Posi veIntegerValue:224941 1234 Zone.1.Washbasin.4.FlushCount 224941 Counts the ﬂushes of the device Posi veIntegerValue:224947 1234 Zone.1.Washbasin.4.HygieneFlushCount 224947 Counts the ﬂushes based on local hygiene programs of the device Posi veIntegerValue:224970 1234 Zone.1.Washbasin.4.WaterUsage 224970 Indicates the water usage of the device Mul StateValue:225001 1234 Zone.1.Washbasin.4.Locate...
Seite 141 9 Anhang 9.4 EDE-Datei für Praxisbeispiel 1 StructuredView:396800 1234 Zone.2.AllUrinals 396800 Collec on group for all urinals CharStringValue:396802 1234 Zone.2.AllUrinals.ZoneName 396802 Name of the zone/room the device is assigned to Mul StateValue:396901 1234 Zone.2.AllUrinals.Connec onStatus 396901 State of the connec on between gateway and device (Collec on group) BinaryValue:396903 1234 Zone.2.AllUrinals.GenericWarning...
Seite 142 9 Anhang 9.4 EDE-Datei für Praxisbeispiel 1 StructuredView:558000 1234 Zone.3.AllDevices 558000 Collec on group for all devices CharStringValue:558002 1234 Zone.3.AllDevices.ZoneName 558002 Name of the zone/room the device is assigned to Mul StateValue:558101 1234 Zone.3.AllDevices.Connec onStatus 558101 State of the connec on between gateway and device (Collec on group) BinaryValue:558103 1234 Zone.3.AllDevices.GenericWarning...
Seite 143 9 Anhang 9.4 EDE-Datei für Praxisbeispiel 1 Posi veIntegerValue:744147 1234 Zone.4.AllDevices.HygieneFlushCount 744147 Counts the ﬂushes based on local hygiene programs of the device (Collec on group) Posi veIntegerValue:744170 1234 Zone.4.AllDevices.WaterUsage 744170 Indicates the water usage of the device (Collec on group) Mul StateValue:744207 1234 Zone.4.AllDevices.Cleaning...
Seite 144 Used to trigger a single ﬂush at the device (writable) Mul StateValue:759807 1234 Zone.4.Toilet.8.Cleaning 759807 Used to switch on and oﬀ the cleaning mode of the device (writable) Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 36028805569298699 © 04-2024 971.815.00.0(02)
