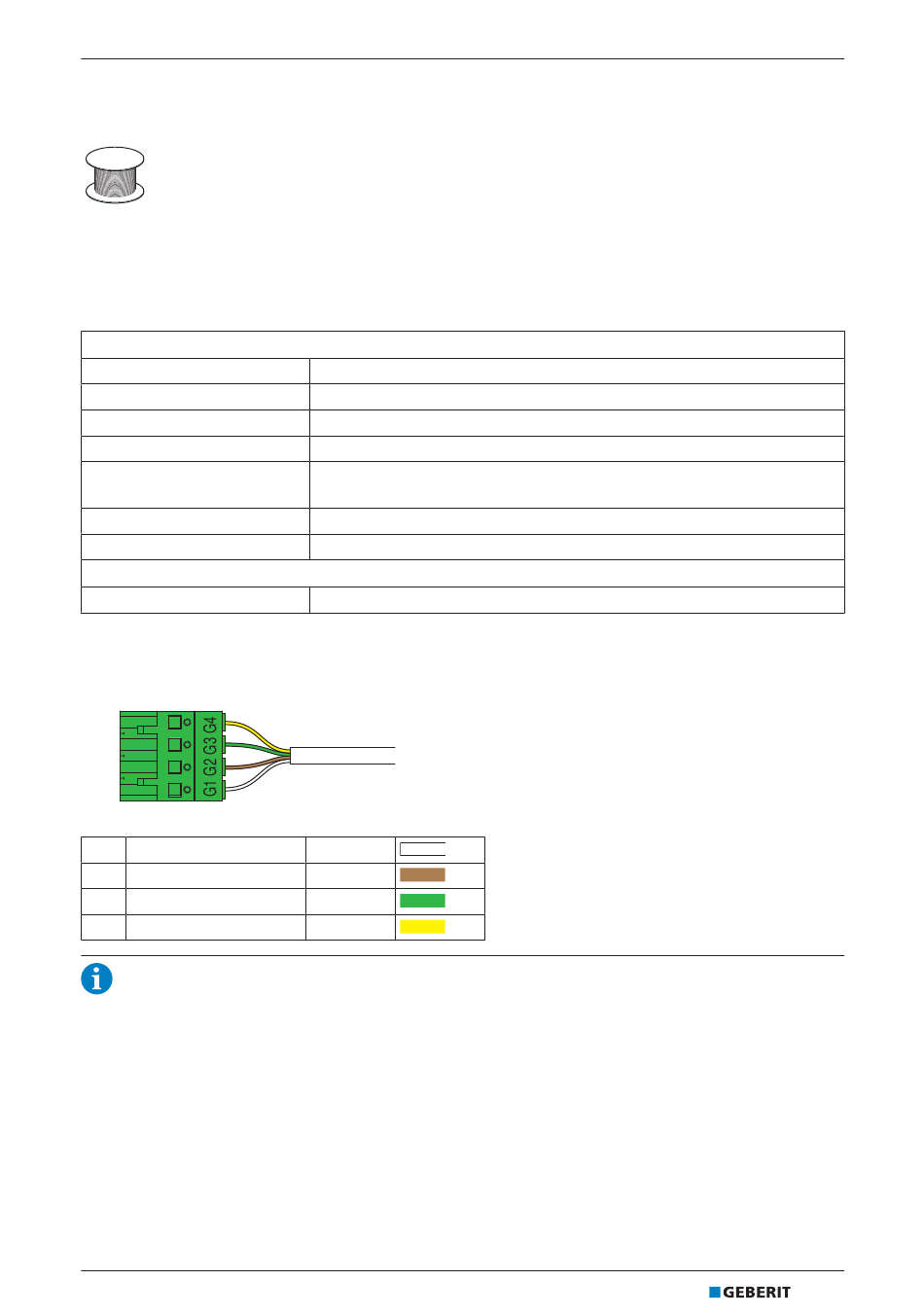

4.4 Geberit Bus Kabel (GEBUS Kabel)
4.4
Geberit Bus Kabel (GEBUS Kabel)
Das GEBUS Kabel kann bei Geberit bezogen oder bauseitig beschafft werden.
Das GEBUS Kabel ist bei Geberit unter den Art.-Nrn. 116.493.00.1 (Länge 100 Meter) und 116.493.00.5
(Länge 500 Meter) verfügbar.
Bei der bauseitigen Beschaffung sind die folgenden Spezifikationen zu beachten:
Adern
Anzahl
Ausführung
Querschnitt
Leiterwiderstand pro Ader
Farben
Werkstoff Adern
Werkstoff Isolation
Ummantelung
Ausführung
Zusätzlich sind die länderspezifischen Vorschriften und die Anforderungen der Einbausituation zu beachten.
GEBUS Steckerbelegung
G1
VBUS (24 V DC)
G2
GND
G3
RS485 A (D-)
G4
RS485 B (D+)
Es wird empfohlen, ein Kabel mit diesen Aderfarben einzusetzen (GEBUS Kabel oder bauseitiges
Kabel mit identischen Aderfarben). Die Aderfarben sind auf die Farben des Klemmblocks in der
Geberit Rohbaubox abgestimmt und vereinfachen so die Fehlersuche.
Kabelverlegung
Damit das GEBUS Kabel genügend geschützt ist, muss es in einem Leerrohr verlegt werden.
36028805569298699 © 04-2024
971.815.00.0(02)
4
Litze, paarweise verdrillt, ohne Abschirmung
2
≥ 22 AWG (0,35 mm
)
≤ 58 Ω/km
Paar 1 (G1/G2): weiss/braun
Paar 2 (G3/G4): grün/gelb
Kupfer
PE
LSZH, flammhemmend, halogenfrei
weiss
braun
grün
gelb
4 Systemkomponenten
29
