Inhaltszusammenfassung für Froling Lambdatronic 3200

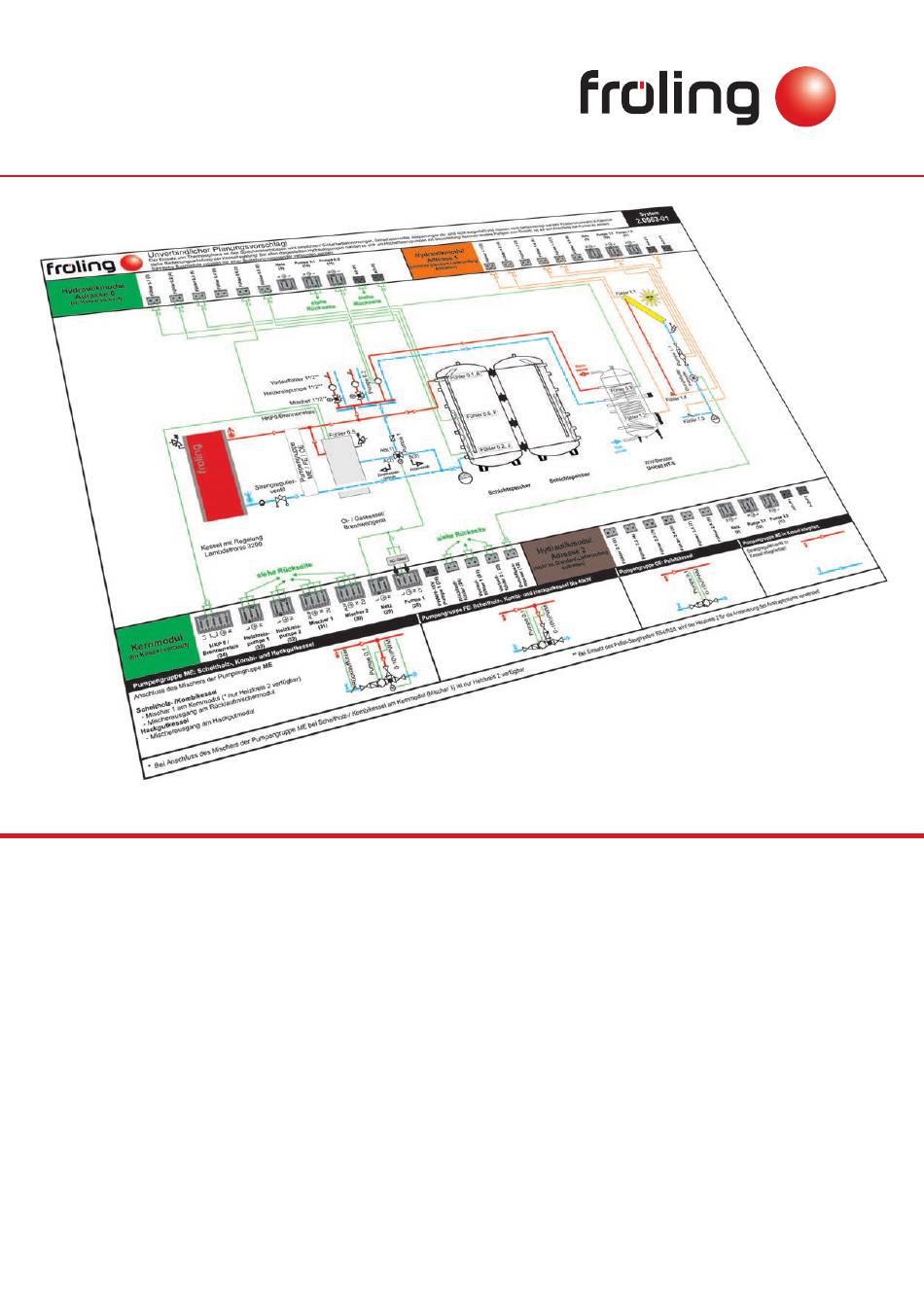

- Seite 1 Schemenheft Lambdatronic 3200 Alle Abbildungen sind Symboldarstellungen Technische Änderungen, Druck- und Satzfehler vorbehalten! P1070219_de • 04.04.2019 Fröling GesmbH, A-4710 Grieskirchen, Industriestraße 12 | +43 (0)7248 606-0 | info@froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Lambdatronic 3200.......................... 3 1.1 Hydraulikmodul .................................... 3 1.2 Heizkreismodul .................................... 4 1.3 Busverbindung .................................... 5 1.4 End-Jumper setzen.................................. 5 1.5 Moduladresse einstellen ................................ 6 2 Fühlertypen und Anschlusshinweise.................... 7 2.1 Tauchfühler...................................... 7 2.2 Anlegefühler ..................................... 8 2.3 Kollektorfühler.................................... 8 2.4 Außenfühler / Raumfühler................................ 9 2.5 Raumfühler FRA.................................... 10 2.5.1... -
Seite 3: Lambdatronic 3200
1 Lambdatronic 3200 1 Lambdatronic 3200 1.1 Hydraulikmodul Das Hydraulikmodul stellt die Anschlüsse von Fühlern und Pumpen für die hydraulischen Komponenten der An- lage (Puffer, Boiler, Solar, Zweitkessel, Zirkulation, Differenzregler, Netzpumpe) zur Verfügung. Die Platine bie- tet 2 Pumpenausgänge sowie 6 Fühlereingänge welche individuell durch die Kesselregelung zugewiesen wer- den können. -
Seite 4: Heizkreismodul
1 Lambdatronic 3200 1.2 Heizkreismodul Das Heizkreismodul stellt den Anschluss der Komponenten für maximal 2 Heizkreise zur Verfügung. Pro Anlage können bis zu 8 Heizkreismodule angeschlossen werden. Heizkreismodul (FRHEM 16) Modul-Adresse Anschluss Kabeldimension / Spezifikation / Hinweis Bus (1) Anschluss mit Kabel – LIYCY paarig 2x2x0.5;... -
Seite 5: Busverbindung
1 Lambdatronic 3200 1.3 Busverbindung Sämtliche Busmodule (Hydraulikmodul, Heizkreismodul, Raumbediengerät, …) werden mittels einer Busleitung (empfohlener Kabeltyp: LIYCY 2x2x0.5) miteinander verbunden. Eine maximale Leitungslänge von 500m ist zu beachten. Buskabel auf 5-poligem Stecker anschließen Die Busmodule müssen in Reihe miteinander verbunden werden, wobei die Reihenfolge der Module nicht be- achtet werden muss. -
Seite 6: Moduladresse Einstellen
1 Lambdatronic 3200 1.5 Moduladresse einstellen Für alle Busmodule ist es notwendig, am Adress-Wahlschalter die korrekte Moduladresse einzustellen. Um die Adressierung korrekt durchzuführen sind folgende Richtlinien zu beachten: Jede Modulart (Hydraulikmodul, Heizkreismodul, Raumbediengerät) eigenständig betrachten Für weitere Platinen der gleichen Bauart aufsteigend die Moduladresse vergeben Die erste Platine jeder Modulart beginnt mit Adresse „0“... -
Seite 7: Fühlertypen Und Anschlusshinweise
Sensor 0.4 A(2) B(3) Balancing Sensor 0.2, J valve Wood Oil / gas operation operation Cold water Layered tank DHW tank Boiler with controller Oil / Gas boiler Lambdatronic 3200 Condensing system Unicell NT-S P1070219_Schemenheft Lambdatronic 3200_de 7 / 52... -
Seite 8: Anlegefühler
2 Fühlertypen und Anschlusshinweise 2.2 Anlegefühler Fühler zur Montage an Rohrleitungen. ▪ Widerstandsfühler Typ KVT20; ca. 2kOhm bei 20°C ▪ Maximale Leitungslänge 40m mit geschirmtem Kabel ▪ Fühler für Heizkreis-Vorlauftemperatur - Messung der aktuellen Vorlauftemperatur des Heizkreises - Referenzfühler für die Ansteuerung des Heizkreis-Mischers ▪... -
Seite 9: Außenfühler / Raumfühler
2 Fühlertypen und Anschlusshinweise 2.4 Außenfühler / Raumfühler Fühler zur Montage im Außen- oder Innenbereich. ▪ Widerstandsfühler Typ KVT20; ca. 2kOhm bei 20°C ▪ Maximale Leitungslänge 40m mit geschirmtem Kabel Außenfühler / Outside temperature sensor / Sonde de température extérieure / sonda esterna ▪... -
Seite 10: Raumfühler Fra
2 Fühlertypen und Anschlusshinweise 2.5 Raumfühler FRA Der Fernversteller Fröling FRA mit integriertem Raumfühler dient zur Erfas- sung der aktuellen Raumtemperatur sowie zum Verstellen der Betriebsart und der gewünschten Raumtemperatur. ▪ Widerstandsfühler; ca. 3,5kOhm bei 20°C ▪ Maximale Leitungslänge 40m mit geschirmtem Kabel Schalterstellungen Heizkreis deaktiviert, nur Frostschutz! Ausgeschaltet... -
Seite 11: Externe Umschaltung Der Betriebsarten
2 Fühlertypen und Anschlusshinweise 2.5.3 Externe Umschaltung der Betriebsarten Durch eine externe Beschaltung am analogen Raumfühler kann die Betriebsart eines Heizkreises verändert werden. Dazu muss der Kontakt zwischen der Klemme „COM“ und der Klemme für die gewünschte Betriebsart geschlossen werden. Für die Umschaltung kann ein beliebiges Schaltelement (Schalter, Relais, ..) verwendet werden. - Seite 12 2 Fühlertypen und Anschlusshinweise Folgende Tabelle zeigt die möglichen Funktionen in Abhängigkeit der Schalterstellung: Schalterstellung am Klemme am Raumfühler für Umschaltung auf Raumfühler Automatikbetrieb Absenkbetrieb Partybetrieb NACHT (AUS) nicht möglich NACHT (Automatikbetrieb) nicht möglich nicht möglich (Absenkbetrieb nicht möglich nicht möglich nicht möglich (Partybetrieb) Beispiel 1...
-
Seite 13: Umfeldpumpen Und Anschlusshinweise
3 Umfeldpumpen und Anschlusshinweise 3 Umfeldpumpen und Anschlusshinweise 3.1 Anschluss einer Hocheffizienzpumpe mit Steuerleitung Verkabelung einer Hocheffizienzpumpe mit Steuerleitung (PWM oder 0-10V-Siganl), abhängig an welchem Mo- dul diese angeschlossen wird, gemäß folgenden Anschlussplänen durchführen: Kernmodul Hydraulikmodul Pumpe 1 (L) Pumpe 1 ( ) KERNMODUL Pumpe 1 (N) FRKEM25... -
Seite 14: Anschlusspläne Nach Pumpentypen
3 Umfeldpumpen und Anschlusshinweise 3.1.1 Anschlusspläne nach Pumpentypen Je nach eingesetzter Pumpengruppe kommen in Summe drei verschieden Pumpentypen zum Einsatz: WILO Stratos Para WILO Stratos TEC WILO Yonos Para Abhängig vom Pumpentyp wird beim Anschluss zwischen 2-poligem Steuerkabel (WILO Stratos TEC, WILO Yonos Para) und 4-poligem Steuerkabel (WILO Stratos Para) unterschieden. -
Seite 15: Anschluss Einer Hocheffizienzpumpe Ohne Steuerleitung
3 Umfeldpumpen und Anschlusshinweise 3.2 Anschluss einer Hocheffizienzpumpe ohne Steuerleitung Wird eine Hocheffizienzpumpe ohne Steuerleitung (PWM oder 0-10V-Signal) an einem drehzahlgeregelten Aus- gang (TRIAC-Ausgang) eingesetzt, so sind folgende Punkte zu beachten: Der Einsatz eines Strangregulierventils (z.B.: Abgleichventil SETTER) ist empfohlen! Minimale Drehzahl des entsprechenden Ausganges auf 100% stellen bzw. -
Seite 16: Rücklaufanhebung Mit Mischer (Pumpengruppe Me)
4 Rücklaufanhebung mit Mischer (Pumpengruppe ME) 4 Rücklaufanhebung mit Mischer (Pumpengruppe ME) 4.1 Pumpengruppe ME - Druchflussrichtung nach links Folgende Arbeitsschritte zeigen die Montage der Pumpengruppe ME bei Bypass am oberen Anschluss (3) und Summentor am linken Anschluss (2) Richtung Rücklaufanhebepumpe. Handrad am Dreiwegemischer demontieren Mischerachse so drehen, dass abgeflachte Seite (A) gegenüber Bypass liegt ð... - Seite 17 4 Rücklaufanhebung mit Mischer (Pumpengruppe ME) Rücklaufanhebepumpe und Dreiwegemischer mit Kupplung montieren ð SIL-Dichtungen bei flachdichtenden Verschraubungen verwenden! ð ACHTUNG: Flussrichtung der Rücklaufanhebepumpe beachten! Wärmedämmschalen aufstecken Hülse an der Mischerachse aufschieben Drehmomentstütze rechts oben am Dreiwegemischer montieren Skala am Stellmotor so aufsetzen, dass der Wert „0“ Richtung Rücklaufanhebepumpe zeigt Wahlschalter am Stellmotor auf „Hand“...
-
Seite 18: Pumpengruppe Me - Durchflussrichtung Nach Rechts
4 Rücklaufanhebung mit Mischer (Pumpengruppe ME) 4.2 Pumpengruppe ME - Durchflussrichtung nach rechts Folgende Arbeitsschritte zeigen die Montage der Pumpengruppe ME bei Bypass am oberen Anschluss (3) und Summentor am rechten Anschluss (1) Richtung Rücklaufanhebepumpe. rechts Handrad am Dreiwegemischer demontieren Mischerachse so drehen, dass abgeflachte Seite (A) gegenüber Bypass liegt ð... - Seite 19 4 Rücklaufanhebung mit Mischer (Pumpengruppe ME) Hülse an der Mischerachse aufschieben Drehmomentstütze rechts oben am Dreiwegemischer montieren Skala am Stellmotor so aufsetzen, dass der Wert „0“ Richtung Rücklaufanhebepumpe zeigt Wahlschalter am Stellmotor auf „Hand“ stellen und Antriebsachse bis auf Anschlag gegen den Uhrzeiger- sinn drehen Hebel am Stellmotor so aufstecken, dass der Zeiger auf „0“...
-
Seite 20: Hinweise Zum Einsatz Von Umschaltventilen
5 Hinweise zum Einsatz von Umschaltventilen 5 Hinweise zum Einsatz von Umschaltventilen Beim Einsatz eines Umschaltventils (z.B. Umschaltung zwischen Scheitholz- und Ölbetrieb) sind die unter- schiedlichen Bezeichnungen der Anschlüsse bei verschiedenen Anschlussdimensionen zu beachten. Hinweis: Ventil stromlos AB-B bzw. 1-3 Umschaltventil Umschaltventil 1"... -
Seite 21: Umschaltventil 1¼" Und 1½" - Durchflussrichtung Nach Links
5 Hinweise zum Einsatz von Umschaltventilen 5.1 Umschaltventil 1¼" und 1½" - Durchflussrichtung nach links Folgende Arbeitsschritte zeigen die Montage des Umschaltventils 1¼“ und 1½“. ▪ Summentor: Anschluss 1 ▪ Standard: Weg 1 – 3 ▪ Umlenkung: Weg 1 – 2 rechts Handrad am Dreiwegemischer demontieren Mischerachse so drehen, dass abgeflachte Seite (A) gegenüber Anschluss 3 liegt... -
Seite 22: Umschaltventil 1¼" Und 1½" - Durchflussrichtung Nach Rechts
5 Hinweise zum Einsatz von Umschaltventilen 5.2 Umschaltventil 1¼" und 1½" - Durchflussrichtung nach rechts Folgende Arbeitsschritte zeigen die Montage des Umschaltventils 1¼“ und 1½“ ▪ Summentor: Anschluss 2 ▪ Standard: Weg 2 – 1 ▪ Umlenkung: Weg 2 – 3 Handrad am Dreiwegemischer demontieren Mischerachse so drehen, dass abgeflachte Seite (A) gegenüber Anschluss 3 liegt ð... -
Seite 23: Antrieb Für Umschaltventil
5 Hinweise zum Einsatz von Umschaltventilen 5.3 Antrieb für Umschaltventil Wird an einem drehzahlgeregelten Pumpenausgang ein Umschaltventil angeschlossen, so ist der Einsatz eines RC-Gliedes zwingend erforderlich. Zusätzlich muss beim verwendeten Pumpenausgang regelungsseitig die Mindestdrehzahl auf 100% gestellt werden. Anschluss am Kernmodul Anschluss am Hydraulikmodul Heizkreispumpe Hydraulikmodul... -
Seite 24: Strangregulierventil
6 Strangregulierventil 6 Strangregulierventil Das Strangregulierventil ermöglicht eine exakte und einfache Einregulierung. Der Durchflusswert wird in l/min einjustiert, sodass die Ermittlung von Einstellwerten über Diagramme oder andere Hilfsmittel entfällt. Der Durch- flusswert kann an der Skala des im Bypass integrierten Messkörpers eingestellt werden, wobei die untere Kante des Schwimmer-Körpers als Ablesemarke dient. -
Seite 25: Pufferspeichermanagement
Kessel mit Regelung Schichtspeicher WW-Bereiter Pumpengruppe Lambdatronic 3200 Unicell NT-S 7.1.1 Pufferspeichermanagement mit 2 Fühler und bedarfsgeführter Anforderung Um diese Funktion nutzen zu können, ist in dem Service-Menü des Pufferspeichers der Parameter „Puf- feranforderung nach Systemumfeld steuern“ auf „JA“ zu setzen. -
Seite 26: Pufferspeichermanagement Mit 4 Fühler
Kessel mit Regelung Schichtspeicher Pumpengruppe WW-Bereiter Lambdatronic 3200 Unicell NT-S 7.3 Nachlegemengenberechnung bei Scheitholzkessel Bei Scheitholz- und Kombikessel kann optional die Nachlegemengenberechung aktiviert werden. Die angezeig- te Nachlegemenge in kg ergibt sich aus Pufferspeichergröße und Pufferladezustand. Der Pufferladezustand wird im Idealfall aus vier Fühlern im Pufferspeicher errechnet. -
Seite 27: Pufferladung Bei Kombikessel
7 Pufferspeichermanagement 7.4 Pufferladung bei Kombikessel Bei der hydraulischen Einbindung eines Kombikessels (SP Dual, SP Dual compact) kann der Pelletskessel nach dem mittigen Pufferfühler (Fühler 0.6) gestoppt werden, damit der untere Bereich des Pufferspeichers für die Scheitholzladung freigehalten wird. Das komplette Puffervolumen wird beim Scheitholzbetrieb ausgenützt. Für die Umsetzung stehen zwei Möglichkeiten zur Verfügung: 7.4.1 Stoppsignal nach Puffertemperatur Mitte Bei dieser Variante wird im Pelletsbetrieb des Kombikessels der mittig positionierte Fühler im Pufferspeicher... -
Seite 28: Puffer-Zonenumschaltung
7 Pufferspeichermanagement 7.4.2 Puffer-Zonenumschaltung Bei dieser Variante wird zusätzlich zum Fühler 0.6 ein Umschaltventil in der Rücklaufleitung verbaut. Im Scheit- holzbetrieb schaltet das Umschaltventil so, dass das gesamte Puffervolumen genutzt werden kann (AB-B). Das Umschaltventil schaltet erst dann wieder zurück, wenn der Pelletsbetrieb gestartet wird. Im Pelletsbetrieb (Um- schaltventil = AB-A) wird der Pufferspeicher geladen, bis am Fühler 0.6 das Durchladekriterium erreicht ist. -
Seite 29: Puffer-Anfahrentlastung Bei Scheitholzkessel
Fühler 1.2, A Fühler 0.4, A Mischer 1*/2** Fühler 0.3, C Fühler 0.1, E A(2) Fühler 0.6, F Strangregulier- Fühler 0.2, J ventil Kalt- wasser Kessel mit Regelung Hygiene- Schichtspeicher Lambdatronic 3200 Solarschichtspeicher H3 P1070219_Schemenheft Lambdatronic 3200_de 29 / 52... -
Seite 30: Unverbindliche Planungsvorschläge
8 Unverbindliche Planungsvorschläge 8 Unverbindliche Planungsvorschläge Die Fröling Hydraulikschemen sind unverbindliche Vorschläge für die hydraulische Einbindung des Kessels so- wie der hydraulischen Komponenten und ersetzen nicht die fachmännische Planung durch den Heizungsfach- betrieb. Sämtliche Planungsvorschläge haben keinen Anspruch auf Vollständigkeit und sind auf die Bedingun- gen der Anlage anzupassen. - Seite 31 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 31 / 52...
- Seite 32 8 Unverbindliche Planungsvorschläge 32 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 33 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 33 / 52...
- Seite 34 8 Unverbindliche Planungsvorschläge 34 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 35 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 35 / 52...
- Seite 36 8 Unverbindliche Planungsvorschläge 36 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 37 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 37 / 52...
- Seite 38 8 Unverbindliche Planungsvorschläge 38 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 39 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 39 / 52...
- Seite 40 8 Unverbindliche Planungsvorschläge 40 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 41 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 41 / 52...
- Seite 42 8 Unverbindliche Planungsvorschläge 42 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 43 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 43 / 52...
- Seite 44 8 Unverbindliche Planungsvorschläge 44 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 45 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 45 / 52...
- Seite 46 8 Unverbindliche Planungsvorschläge 46 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 47 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 47 / 52...
- Seite 48 8 Unverbindliche Planungsvorschläge 48 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 49 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 49 / 52...
- Seite 50 8 Unverbindliche Planungsvorschläge 50 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
- Seite 51 8 Unverbindliche Planungsvorschläge P1070219_Schemenheft Lambdatronic 3200_de 51 / 52...
- Seite 52 8 Unverbindliche Planungsvorschläge 52 / 52 P1070219_Schemenheft Lambdatronic 3200_de...
