PHA...-F200-B6-V15B
Produktbeschreibung
4.2
LED-Anzeigen und Bedienelemente
Der Lesekopf PHA... ist zur optischen Funktionskontrolle und zur schnellen
Diagnose mit 7 Anzeige-LEDs ausgestattet.
1

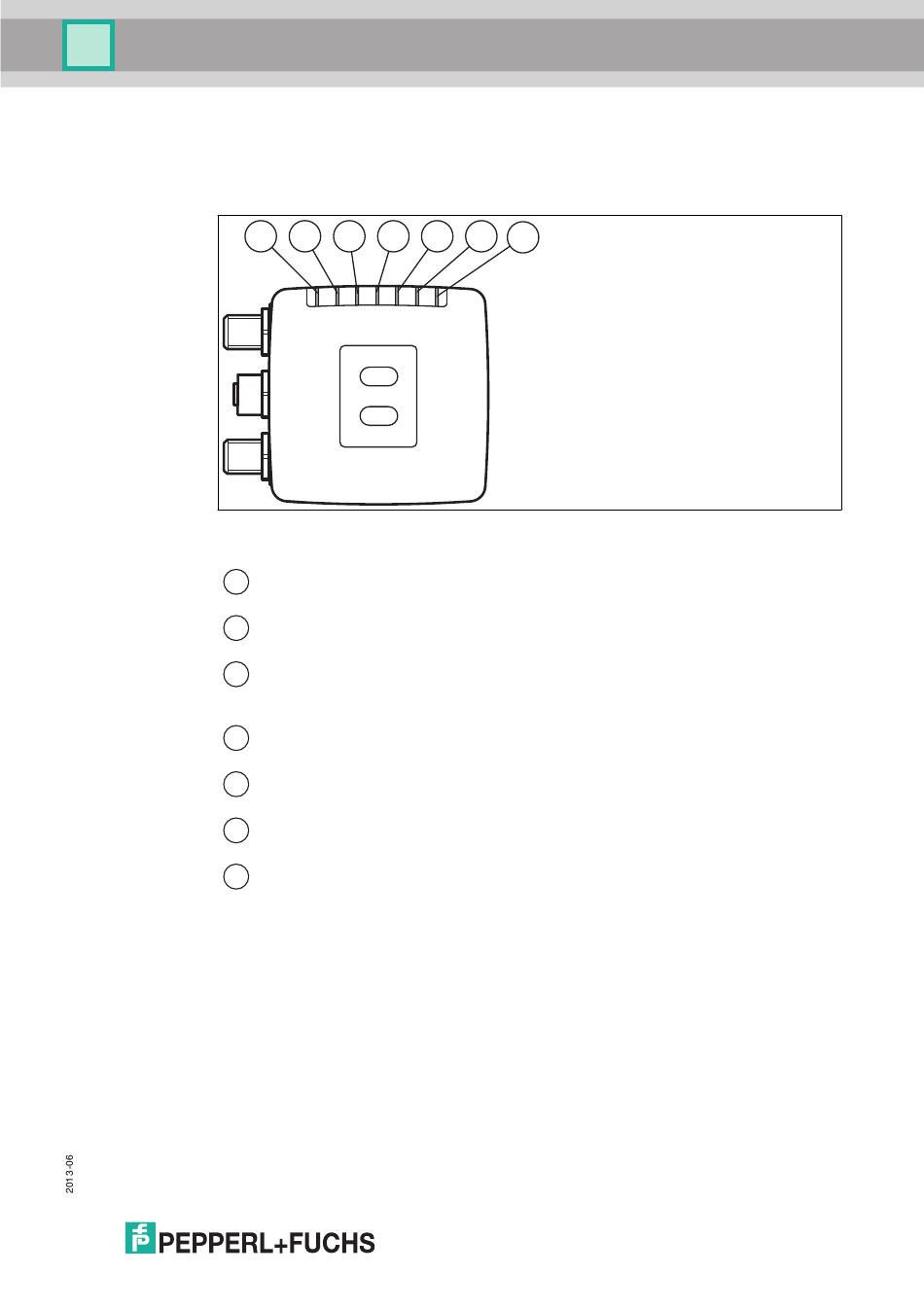

Abbildung 4.2 Anzeigen Bedienseite
BUS STATE
1
Gelbe LED. Zeigt an, wenn der Sensor mit PROFIBUS kommuniziert.
BUS ERR
2
Rote LED. Signalisiert einen Fehler in der Kommunikation.
PWR / ERR
3
Rot/grüne Dual-LED. Grün zeigt an, dass der Sensor betriebsbereit ist. Rot zeigt einen
Fehler im Sensor an.
ZERO POS
4
Gelbe LED. Signalisiert, ob sich das Loch in der Nullposition befindet.
RANGE
5
Gelbe LED. Signalisiert, ob sich das Loch im Fangbereich befindet.
RP / CS
6
Derzeit ohne Funktion.
DIAG
7
Gelbe LED: Interne Diagnose, ohne Funktion
2
3
4
5
1
2
6
7
9
