Roundshot VR Drive Panorama-Rechner
1 Panorama Rechner für verzeichnungsfreie Objektive
Was heisst das konkret? Der Panorama Rechner ist für verzeichnungsfreie Objektive
entwickelt worden. Verzeichnungsfreie Objektive sind so korrigiert, dass das
aufgenommen Bild auf dem Sensor möglichst unverzerrt abgebildet wird. Das heisst,
dass z.B. eine gerade Hauskannte auch gerade auf der Chip Karte gespeichert wird.
Ich weiss, dass viele Panoramafotografen Kugelpanoramen oder auch sphärische
Panoramen genannt erstellen, welche mit einem Fischaugen Objektiv mit weinigen
Bildern realisiert werden können. Und nun beginnt es etwas kompliziert zu werden. Auf
dem Markt werden verschiedene Typen von Fischaugen Objektiven angeboten. Die
am meisten verwendeten sind:
•

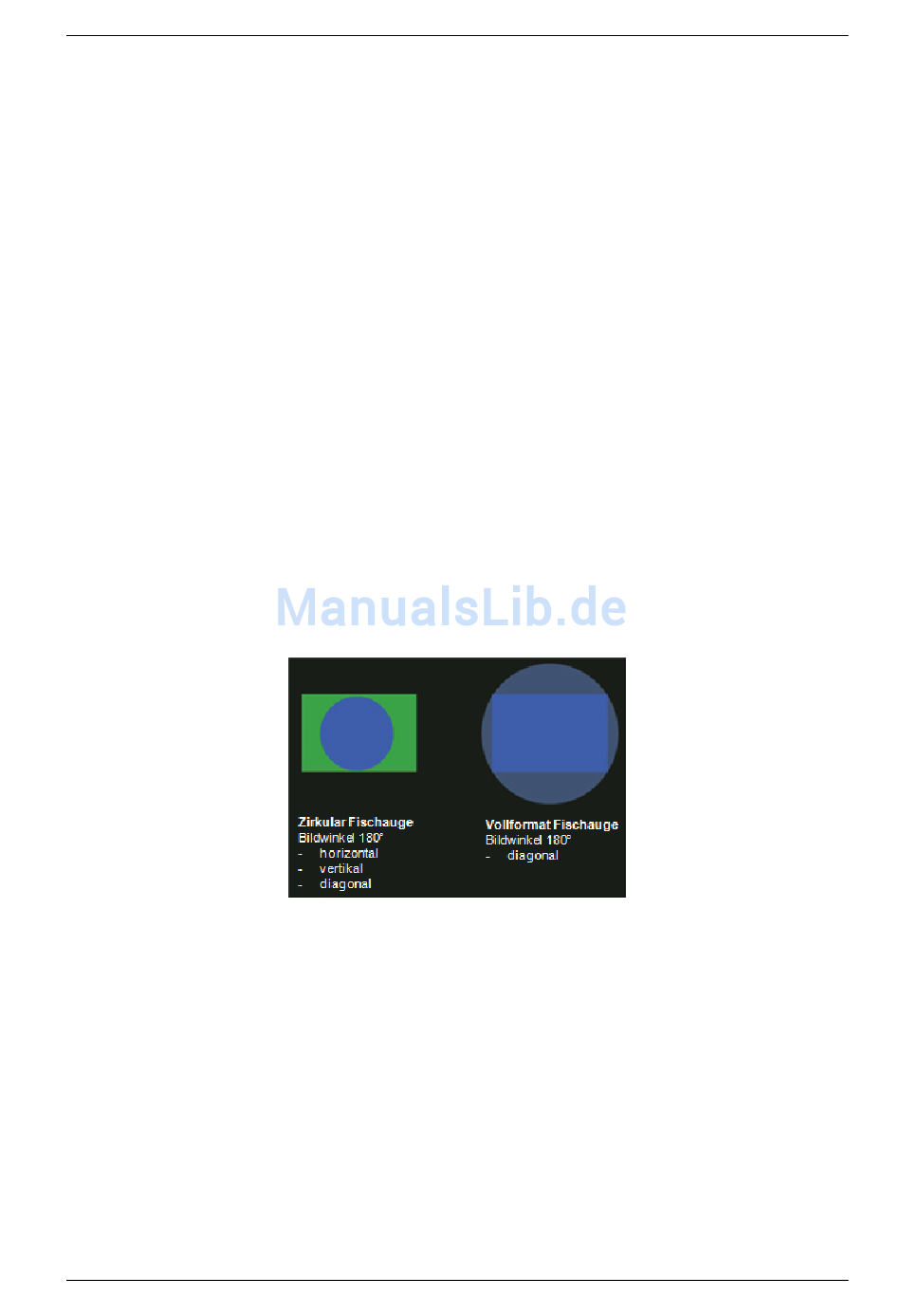

Zirkular oder Rundbild Fischaugen Objektive
•
Vollformat Fischaugen Objektive
Beide Fischaugen Objektivtypen haben irgendwo einen Bildwinkel von 180°.
Der Zirkulartyp nimmt ein Bild über das Linsensystem auf dem Sensor kreisförmig auf.
Dabei ist der aufgenommene Bildwinkel allseitig über den Durchmesser 180°.
Normalerweise passt das kreisförmig aufgenommene Bild genau auf die Sensorfläche
für welches das Objektiv berechnet wurde. Dies ohne dass das Bild beschnitten wird.
Auf der anderen Seite ist der Bildwinkel des Vollformat Fischaugen Objektivs nur über
die Sensordiagonale 180°. Der horizontale- und vertikale Bildwinkel dagegen sind
kleiner als 180°.
Um 360° mit ausreichender Überlappung abzudecken benötigen beide Fischaugen
Objektivtypen weniger Bilder als dies für ein verzeichnungsfreies Objektiv erforderlich
wäre. Beispielsweise gibt es 12mm Objektive als Fischauge, aber auch als verzeich-
nungsfreier Type. Um den Fotografen beim Berechnen der Panoramaparameter nicht
irre zu leiten habe ich mich entschlossen, den Panorama Rechner ausschliesslich für
verzeichnungsfreie Objektive auszulegen. Ein weiterer Grund ist auch die Tatsache,
dass ein mit einem Fischaugen Objektiv aufgenommenes Kugelpanorama nur wenige
Einzelbilder benötigt, in der Regel 4 oder einige mehr. Dazu braucht man keinen
Rechner. Für die Bestimmung der erforderlichen Anzahl Bilder gibt es für die meisten
Kamera / Fischaugen Objektiv Kombinationen genügend Publikationen im World Wide
Web.
Mein Panorama-Rechner wurde entwickelt, um die Parameter für mittel- und
©
Copyright by Josef Ehrler, CH-6032 Emmen, Schweiz
hochaufgelöste Panoramen zu berechnen.
Bedienungsanleitung
http://www.panorama-factory.ch
4
