Roundshot VR Drive Panorama-Rechner
5.2 Überlegungen zu den vertikalen Überlappungen des Kugelpanoramas
5.2.1 Berechnungsmodus vertikal (Reihen)
Wie schon in der Einführung kurz angesprochen ist beim Kugelpanorama das
Hineinragen der untersten Reihe zu Nadir in den toten Winkel des Panoramakopfes
eine unschöne Tatsache.
Es ist sehr verbreitet, dass die Elevationswerte durch Addition fester vertikaler
Schrittweiten bestimmt werden. Als Beispiel sind die Elevationswerte für ein Panorama
mit 4 Reihen und Zenit-/Nadir-Bild +90° / +60° / +30° / -30° / -60° / -90°. Dies entspricht
einer Schrittweite von 30°. Wird im Hochformat fotografiert (ist Bedingung für diesen
Panorama-Rechner), überlappen sich die Reihen auf der schmalen Seiten des
Bildformates. Für die beiden Reihen angrenzend zu Nadir/Zenit gilt es zu beachten,
dass diese sich in den beiden Extremen mit dem Nadir-/Zenit-Bild, sowohl auf der
schmalen- als auch auf der Längsseite des Bildformates überlappen. Überlappt die

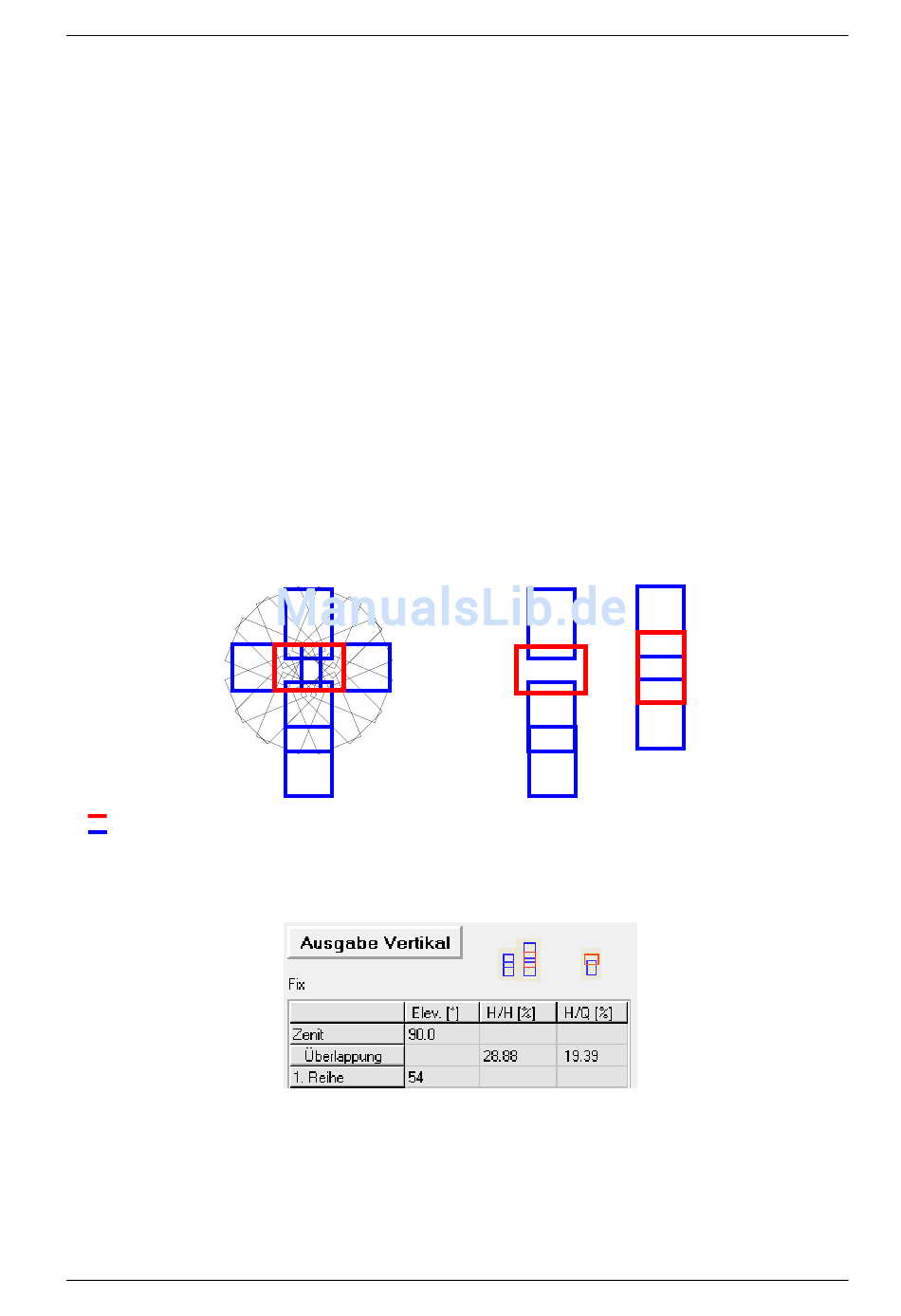

schmale Seite der Reihe mit der Längsseite von Nadir/Zenit (folgende Figur (a)) und in
der Ausgabemaske mit H/Q (Hochformat/Querformat)
prozentuale Überlappung wesentlich geringer als wenn sich die beiden schmalen
Seiten überlappen (b), welche in der Ausgabemaske mit H/H
Berechnungs-Referenz für die prozentuale Überlappung gilt für diese Betrachtungen
die Längsseite des Bildformats.
Aufnahme Zenit/Nadir
Aufnahme Reihe zu Zenit/Nadir: Überlappung zwischen den Reihen (H/H und H/Q)
Die Symbole über H/H und H/Q der „Ausgabemaske vertikal" sollen die Art der
Überlappung für die ausgegebenen Werte veranschaulichen.
Diese Umstände haben mich dazu veranlasst, den Panorama-Rechner so auszulegen,
dass sich die vertikalen Elevationswerte auf drei verschiedene Arten berechnen
©
Copyright by Josef Ehrler, CH-6032 Emmen, Schweiz
bezeichnet, dann ist die
19
19
(a)
18
19
http://www.panorama-factory.ch
Bedienungsanleitung
bezeichnet sind. Als
(b)
19
