Roundshot VR Drive Panorama-Rechner

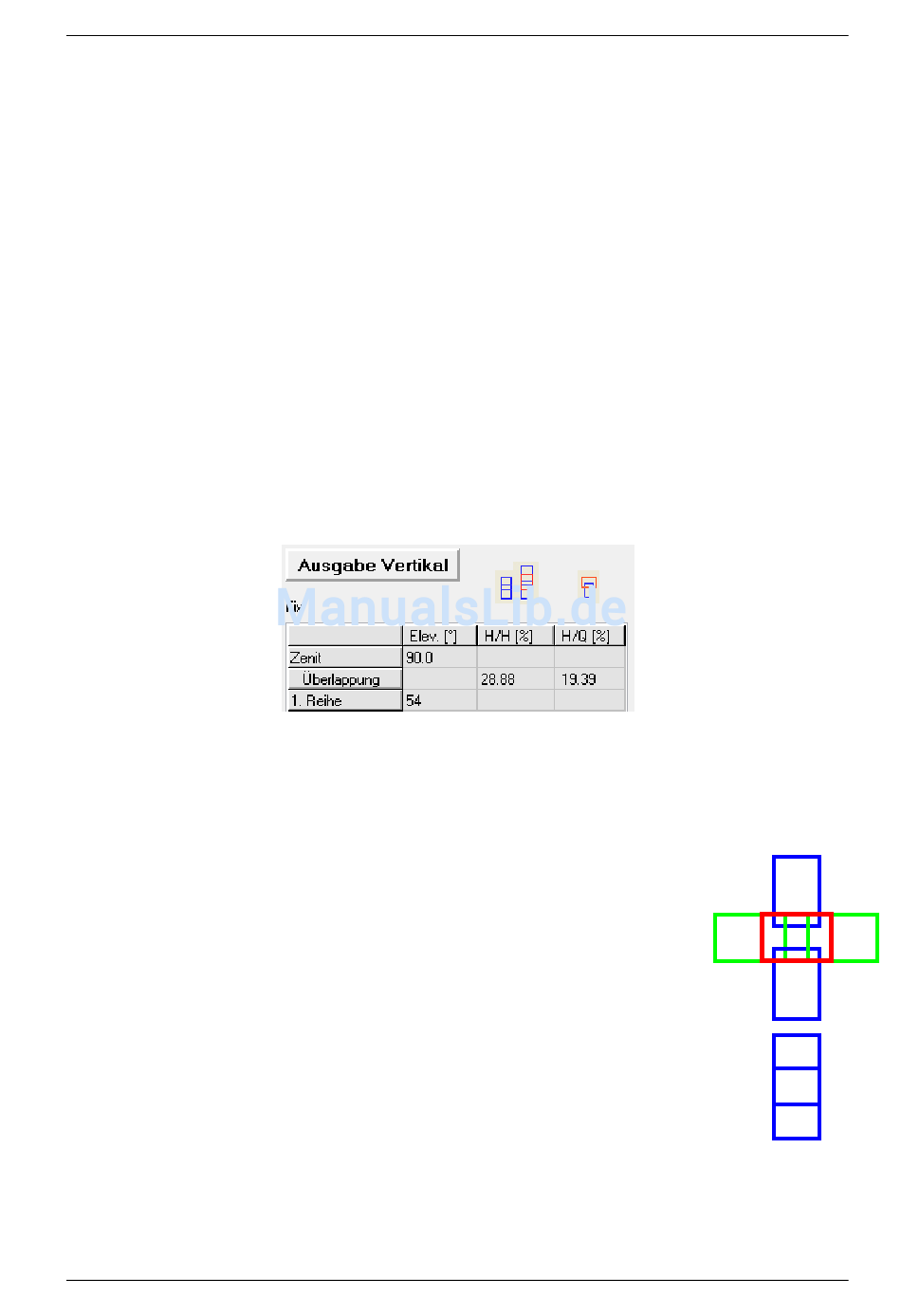

5.4 Ausgabe Vertikal
5.4.1 Parameter Listenfeld
Auf der linken Seite des Parameterlistenfeldes
Beschriftungen abwechselnd aufgeführt:
1. Alle Elevationsnamen: Zenit, 1.-, 2.-, 3.-, 4.-, 5. .... 10. Reihe, Nadir
und dazwischen
2. Alle korrespondierenden Überlappungen
In der Kopfzeile sind die Bezeichnungen für die Ausgabewerte wie folgt bezeichnet:
- Elev. [°]
- H/H [%]
- H/Q [%]
Bezeichnung der Überlappungen zwischen Zenit/Nadir und deren benachbarten
Reihen:
H/H [%]
Überlappung Hoch- auf Hochformat in Prozent (grün/rot)
H/Q [%]
Überlappung Hoch- auf Querformat in Prozent (blau/rot)
Bezeichnung der Überlappung zwischen den Reihen
H/H [%]
Überlappung Hoch- auf Hochformat in Prozent (blau/blau)
5.4.2 Bildwinkel eines Einzelbildes vertikal (V) [°]
Diese Ausgabe zeigt den berechneten vertikalen Bildwinkel eines Einzelbildes
Im Hochformat entspricht dieser Wert der Längsseite des Bildformates. Es ist eine
Zusatzinformation und wird intern in der Berechnung verwendet.
©
Copyright by Josef Ehrler, CH-6032 Emmen, Schweiz
: Anzeige der Elevationswerte in [°]
: Anzeige der Überlappung, wenn sich 2 Bilder je auf der kurzen
Seiten des Bildformates überlappen.
: Anzeige der Überlappung, wenn sich die angrenzende Reihe zu
Nadir/Zenit mit der langen Seite von Nadir/Zenit überlappt.
Bedienungsanleitung
sind dunkel hinterlegt folgende
19
18
19
http://www.panorama-factory.ch
an.
20
24
