Lenze 8200 vector Serie Montageanleitung
Verwandte Anleitungen für Lenze 8200 vector Serie
Inhaltszusammenfassung für Lenze 8200 vector Serie
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
- Seite 3 E82ZM−001...

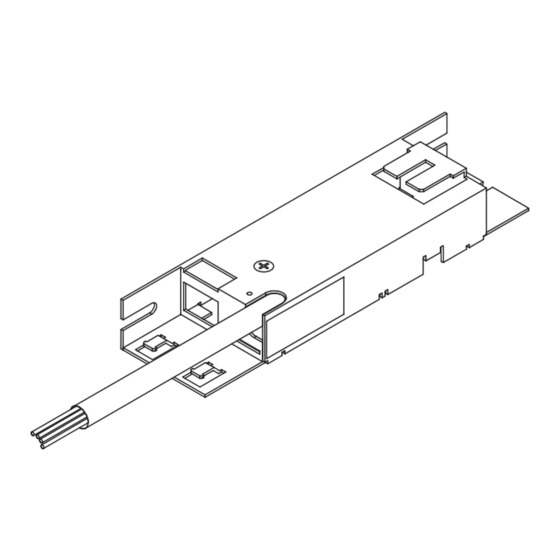

- Seite 4 0Abb. 0Tab. 0 Lieferumfang Anzahl Beschreibung Filter Montageanleitung Elemente am Filter Position Beschreibung Montagepunkte Grundgerät bei Unterbau−Montage (Standard) Typenschild Anschlussleitung Eingang (U, V, W, PE) Schirmauflage, Schirmschelle Anschlussklemmen Motorleitung (U1, V1, W1) PE−Anschlussschraube Motorleitung Informationen zur Gültigkeit Diese Anleitung ist gültig für ƒ...
- Seite 5 Identifikation xxxxxxxxxxxxxxxx Art.-Nr. / Part No.: xxxxxx Typ / Type: E82ZZ37112B200 xxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx E82ZZ005 Abb. 1 Typenschild Typenschlüssel Produktreihe Zubehör M = motorseitiger Filter Leistung z. B. 752 = 75 x 10 W = 7,5 kW z. B. 113 = 11 x 10 W = 11 kW Anzahl Phasen 3 = 3 Phasen...
- Seite 6 Einsetzbarkeit Ein Motor−Entstörmodul setzen Sie ein, um Störströme in der Motorleitung zu reduzieren. Zuordnung Filter ˘ Grundgerät Filter−Typ Antriebsregler−Typ 8200 vector 9300 vector 9300 Servo E82ZM37132B002 E82xV251K2 − − E82xV371K2 E82ZM75134B004 E82xV551Kx − − E82xV751Kx E82ZM11334B004 E82xV302Kx − − E82xV402Kx E82xV552Kx E82xV752Kx E82xV113K4...
- Seite 7 Dokumenthistorie Materialnummer Version Beschreibung .6aZ 07/2010 TD29 Umfirmierung 13216457 11/2007 TD29 Abgespaltene Neuauflage, ersetzt EDK82ZM113 (00453091) Tipp! Dokumentationen und Software−Updates zu weiteren Lenze Produkten finden Sie im Internet im Bereich "Services & Downloads" unter http://www.Lenze.com EDK82ZM113−001 DE/EN/FR 1.1...
-
Seite 8: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..........Verwendete Hinweise . -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Verwendete Hinweise Sicherheitshinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... -
Seite 10: Restgefahren
Sicherheitshinweise Restgefahren Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Restgefahren Gefahr! Gefährliche elektrische Spannung Alle Leistungsanschlüsse führen sowohl bei gestopptem Motor als auch bis zu 3 Minuten nach Netz−Ausschalten gefährliche elektrische Spannung. -
Seite 11: Technische Daten
Technische Daten Allgemeine Daten und Einsatzbedingungen Technische Daten Allgemeine Daten und Einsatzbedingungen Schutz Schutzart EN 60529 IP 20 nicht im Anschlussbe- reich der Klemmen NEMA 250 Berührschutz nach Typ 1 Isolationsfestigkeit EN 61800−5−1 Überspannungskategorie III Reduzierung ab 2000 m: Überspannungskategorie II Ableitstrom EN 61800−5−1 >... - Seite 12 Technische Daten Allgemeine Daten und Einsatzbedingungen Montagebedingungen Montageort im Schaltschrank Montageposition Standard: zwischen Montageplatte und Grundgerät Variante: rechts neben dem Grundgerät Einbaulage senkrecht Einbaufreiräume oben > 90 mm unten > 100 mm seitlich > 3 mm Anschlussleitungen « 1) 2) max.
-
Seite 13: Bemessungsdaten
Technische Daten Bemessungsdaten Bemessungsdaten Phasen- Spannung Fre- Strom [A] Verlustlei- zahl quenz stung [Hz] bis +40 °C bis +55 °C E82ZM37132B002 0 ... 650 E82ZM75134B004 4.8/2.9 3.0/1.8 0 ... 650 E82ZM22234B004 9.5/6.7 5.9/4.2 240/400 E82ZM11334B004 28.6/23.5 17.9/14.7 E82ZM75134B005 2.9/1.9 1.8/1.2 E82ZM22234B005... -
Seite 14: Mechanische Daten
Technische Daten Mechanische Daten Mechanische Daten E82ZM−006 Maße [mm] Masse [kg] E82ZM37132B002 E82ZM75134B004 E82ZM75134B005 E82ZM22234B004 E82ZM22234B005 E82ZM11334B004 E82ZM11334B005 EDK82ZM113−001 DE/EN/FR 1.1... -
Seite 15: Mechanische Installation
Mechanische Installation Wichtige Hinweise Mechanische Installation Wichtige Hinweise ƒ Der Montageort muss den in den Technischen Daten genannten Einsatzbedingungen immer entsprechen (^ 11). Ggf. zusätzliche Maßnahmen ergreifen. ƒ Die Montageplatte des Schaltschranks muss folgende Eigenschaften aufweisen: – elektrisch leitfähig – lackfrei ƒ... -
Seite 16: Montageschritte
Mechanische Installation Montageschritte Montageschritte Standard−Montage ‚ ƒ „ E82ZM−003a EDK82ZM113−001 DE/EN/FR 1.1... - Seite 17 Mechanische Installation Montageschritte So montieren Sie das Filter 1. Frequenzumrichter 0 auf das Gehäuse des Motor−Entstörmoduls 1 setzen. 2. Frequenzumrichter auf die Befestigungsschiene des Motor−Entstörmoduls schieben. 3. Befestigungsschiene 2 in die Kühlkörpernut des Grundgerätes schieben und Frequenzumrichter und Motor−Entstörmodul miteinander verschrauben. 4.
- Seite 18 Mechanische Installation Montageschritte Montage−Variante ‚ E82ZM−003b So montieren Sie das Filter 1. Motorleitung 0 auflegen, da nach der mechanischen Montage bei einigen Typen die Anschlussklemmen nicht mehr zugänglich sind. – Motorleitung an den Klemmen U’, V’, W’ 1 bzw. an der PE−Schraube 2 auflegen (^ 20).
-
Seite 19: Elektrische Installation
Elektrische Installation Wichtige Hinweise Elektrische Installation Wichtige Hinweise ƒ Die Installation muss – den in den Technischen Daten genannten Einsatzbedingungen immer entsprechen (^ 11). – nach EN 60204−1 ausgeführt werden. ƒ Bei der Auswahl des Leitungstyps beachten: – Die verwendeten Leitungen müssen den geforderten Approbationen am Einsatzort entsprechen (z. -
Seite 20: Anschlussplan
Elektrische Installation Anschlussplan Anschlussplan E8xVxxxKx E82ZMxxxxxBxxx E82ZM−004 Anschlussdaten [Nm] [AWG] [mm] [lb−in] E82ZM37132B002 E82ZM75134B004 0.5 ... 0.8 0.5 ... 2.5 4.4 ... 7.1 E82ZM22234B004 E82ZM11334B004 0.2 ... 4 0.25 ... 4 24 ... 10 E82ZM75134B005 0.6 ... 0.8 E82ZM22234B005 0.5 ... 1.5 5.3 ... -
Seite 21: Montageschritte
Elektrische Installation Montageschritte Montageschritte E82ZM−005 So schließen Sie das Entstörmodul an: 1. Schaltschrank spannungsfrei schalten und gegen Wiedereinschalten sichern. 2. Mindestens 3 Minuten warten, dann Spannungsfreiheit des Grundgerätes prüfen. 3. Anschlussleitung des Motor−Entstörmoduls 0 an die Anschlussklemmen des Grundgeräts (U, V, W und PE) anschließen. –... - Seite 58 © 07/2010 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
