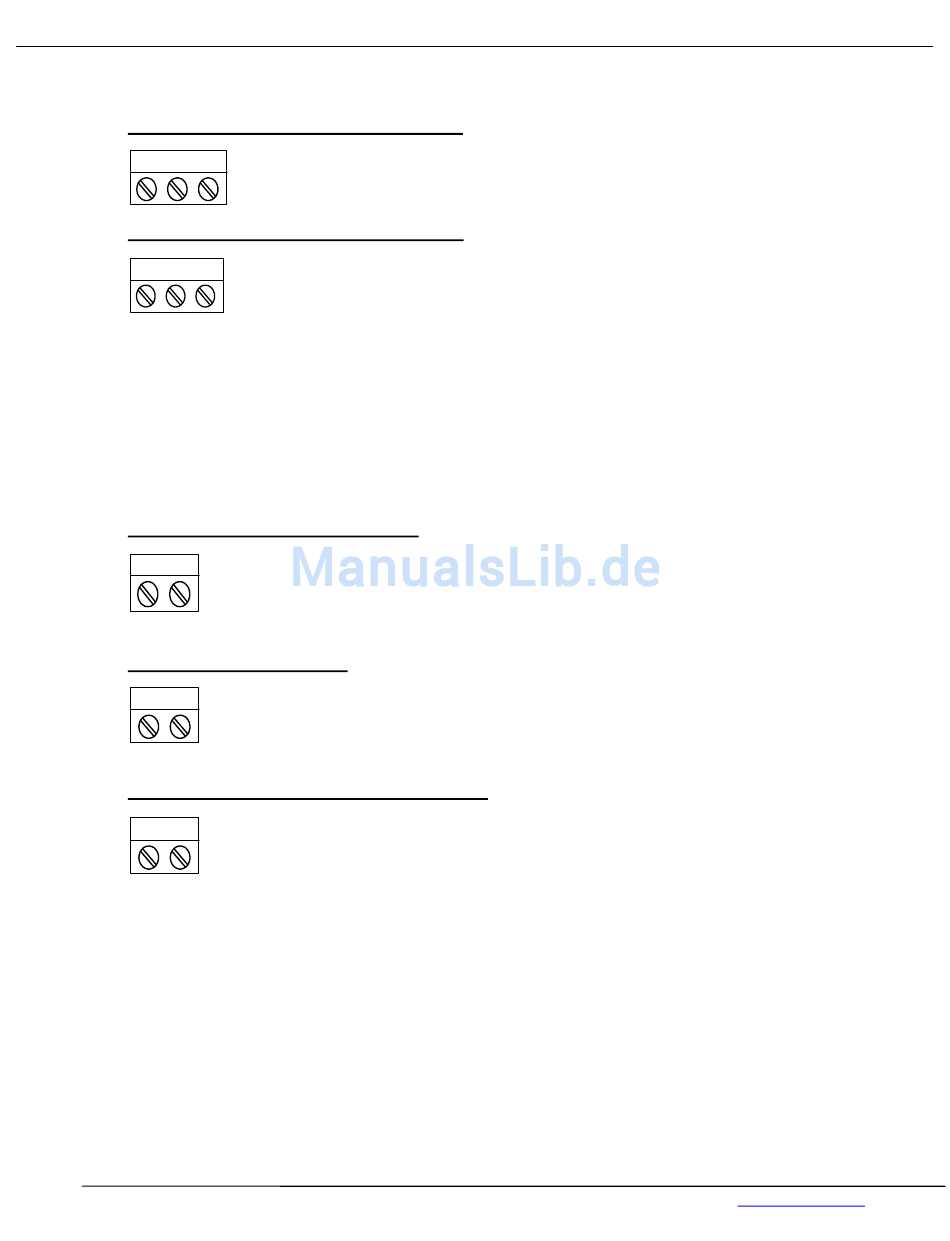

11) Elektrischer Anschluss
a) Anschluss der Versorgungsspannung
L N PE
230V~ (AC), 50-60 Hz
b) Anschluss für Pumpe oder Kugelhahn
4
6 11
Ausgang 230 V~ (AC), 50 Hz max. 8 A
U
N
Die Solarpumpe wird an die dafür vorgesehenen Klemmen (U-N) angeschlossen.
Diese wird bei „Solarbetrieb" eingeschaltet.
Der Kugelhahn wird an den Klemmen (4-6-11) angeschlossen, dieser stellt bei „Solarbetrieb"
um.
Sollte aus anlagespezifischen Gründen eine umgekehrte Stellung des Stellventils
erforderlich sein, so sind die Anschlussdrähte (Klemmennummer 6 und 4) zu wechseln.
c) Anschluss für externe Steuerung
14
13
Potentialfrei: I max. 4 A
Durchgeschaltet bei „Solarbetrieb"
Zur Steuerung von Solarpumpen, Freigabe externer Steuerungen,
Filteruhrüberbrückungen z.B. CS100,SC300,etc...
d) Anschluss für Poolfühler
PF
e) Anschluss für Kollektorfühler (Absorber)
KF
12) Technische Daten
Spannung: 230V~(AC)
Frequenz: 50-60 HZ
max. Eigenverbrauch: ca. 4 Watt
Relais:
• 1 Relaisausgang, potentialfrei (Schließer) max. 4 A
• Spannungsausgang (Wechselkontakt) max. 1800Watt
Schutzart: IP 65
Umgebungstemperatur: max. 0°C – 50° C
Regelbereich: 20 - 36° C
Einschaltdifferenz: :
Hysterese: 1,5 ° C unter Einschaltpunkt
12
∆ T 4° C.
www.praher.com
