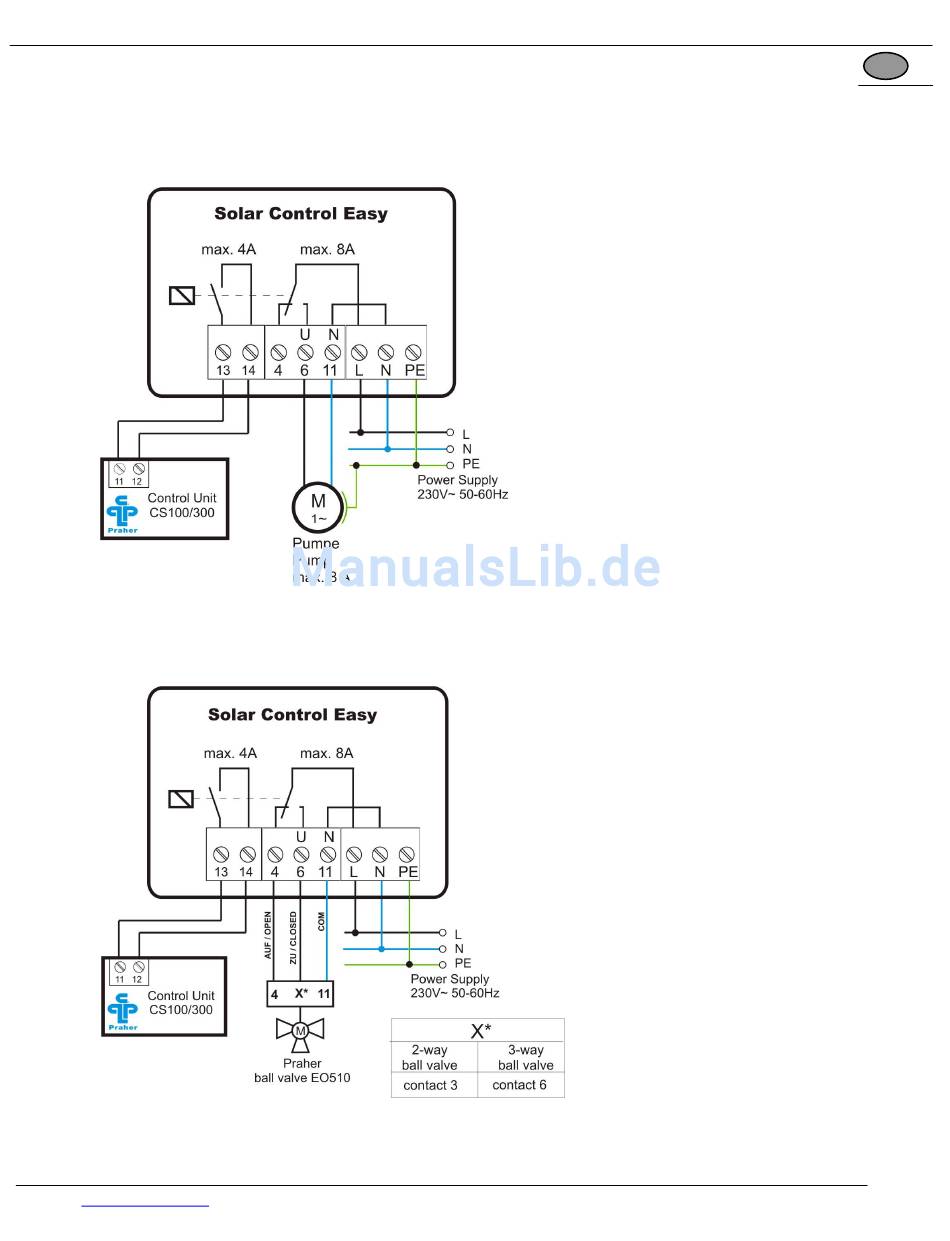

13) Anschlusspläne
a) Anschlussplan für eine externe Pumpe
b) Anschlussplan für ein Stellventil
www.praher.com
Wenn der Kollektorfühler um ca.
4° C wärmer ist als der Poolfühler
und die eingestellte
Solltemperatur nicht erreicht ist,
liegen 230V zwischen den
Klemmen U-N an und die Pumpe
läuft.
Wenn der Kollektorfühler um ca.
4° C wärmer ist als der Poolfühler
und die eingestellte
Solltemperatur nicht erreicht ist,
liegen 230V zwischen den
Klemmen 11-6 an und das
Stellventil öffnet. Ansonst liegen
230V zwischen den Klemmen 11-
4 und das Stellventil schließt.
D
13
