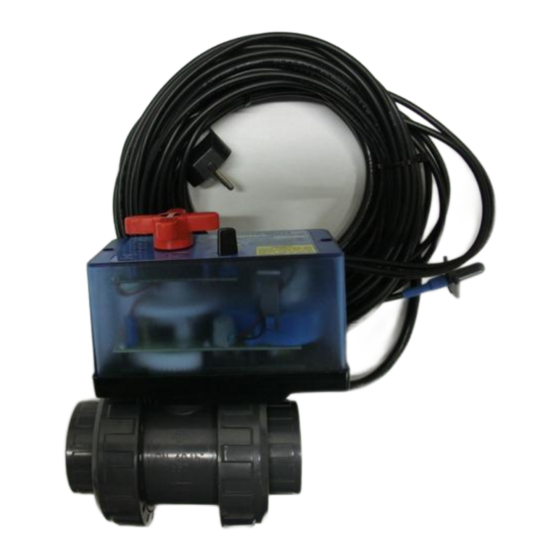

praher Solar Control SC04 Bedienungsanleitung

praher Solar Control SC04 Bedienungsanleitung

Für 2-wege-kugelhahn
Vorschau ausblenden Andere Handbücher für Solar Control SC04:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

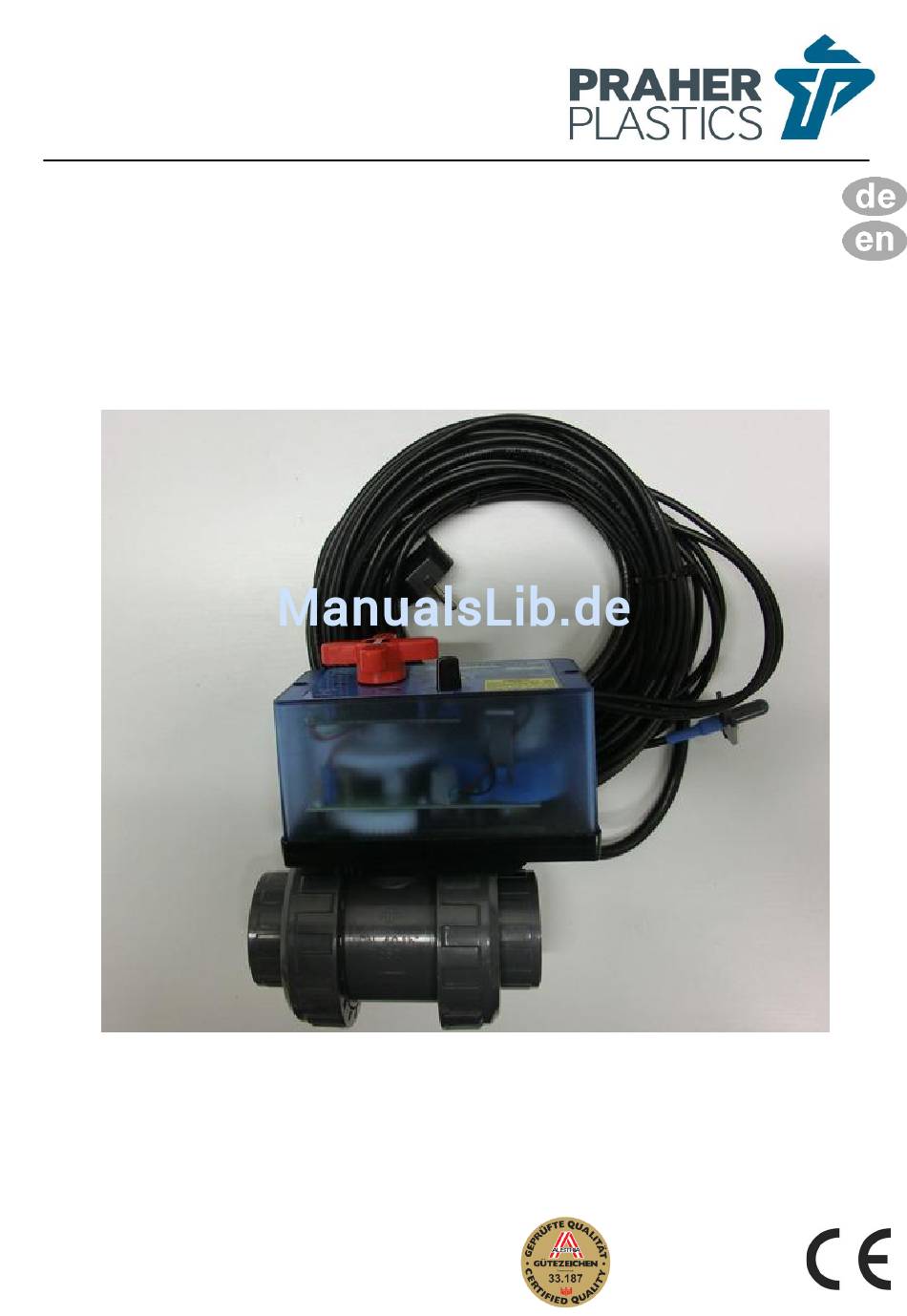

Solar Control SC04
für 2-Wege-Kugelhahn
for 2-way ball valve
Zertifiziert nach
certified acc. to
EN ISO 9001:2008

Werbung

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

loading

Inhaltszusammenfassung für praher Solar Control SC04

  • Seite 1 Solar Control SC04 für 2-Wege-Kugelhahn for 2-way ball valve Zertifiziert nach certified acc. to EN ISO 9001:2008...
  • Seite 2: Inhaltsverzeichnis

    Solar Control SC04 für 2-Wege-Kugelhahn INHALTSÜBERSICHT Urheberrecht Vorwort zu Bedienungsanleitung Gewährleistungs- und Haftungsansprüche Arbeitssicherheitshinweise Sicherheitshinweise Restrisiken Gefährdung durch Strom Gefährdung durch menschliches Fehlverhalten Gefährdung durch Strom bei Reinigungsarbeiten Allgemein Bestimmungsgemäße Verwendung Montage Schematische Darstellung Inbetriebnahme Normal – Betrieb 11.1 11.2...
  • Seite 3 www.praherplastics.com...
  • Seite 4: Urheberrecht

    Urheberrecht Die Bedienungsanleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte unter Vorbehalt der Praher Plastics Austria GmbH. Die Bedienungsanleitung ist für die Bedienperson bestimmt. Die Vervielfältigung, ReEO510 SC04ion oder Übersetzung dieser Dokumente in andere Sprachen, ganz oder teilweise, bedarf der ausdrücklichen Genehmigung durch die Praher Plastics Austria GmbH.
  • Seite 5: Gewährleistungs- Und Haftungsansprüche

    Gewährleistungs- und Haftungsansprüche Gewährleistungs- und Haftungsansprüche bei Personen- und Sachbeschädigung sind ausgeschlossen, wenn sie auf einen oder mehrere der folgenden Ursachen zurückzuführen sind.  Nicht bestimmungsgemäße Verwendung der EO510 SC04  Unsachgemäßes Montieren, in Betrieb nehmen, Bedienen und Warten der EO510 SC04 ...
  • Seite 6  Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise beachten, die in dieser Bedienungsanleitung enthalten sind.  Die Installationsarbeiten dürfen nur von einem befugten und konzessionierten Elektroinstallateur oder Elektrounternehmen durchgeführt werden.  Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt werden, es sein denn, sie werden durch einen für ihre Sicherheit zuständigen Person beaufsichtigt oder erhielten von ihr...
  • Seite 7: Restrisiken

    Reinigungsarbeiten an der EO510 SC04 dürfen nur im spannungslosen Zustand durchgeführt werden. Allgemein PRAHER EO510 SC04 Steuerungen sind hochwertige technische Produkte, die mit großer Genauigkeit und nach modernsten technischen Fertigungsmethoden hergestellt werden. Sollten trotzdem berechtigte Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben.
  • Seite 8: Montage

    Montage Das Gerät wird steckerfertig ausgeliefert und muss somit vom Kunden nicht mehr geöffnet werden. Für die Installation der Verkabelung empfehlen wir separate Kabelschächte zu verwenden. Diese dürfen nicht gemeinsam mit Motorleitungen verlegt werden. Sollte eine Verlängerung der Temperaturfühler nötig sein, im ausgestecktem Zustand an einer geeigneten Stelle das Kabel abtrennen und in einer dafür im Handel erhältlichen Klemmverteiler bis auf max.
  • Seite 9: Inbetriebnahme

    Inbetriebnahme 11.1 Normal – Betrieb Nach dem Einstecken der Steuerung leuchtet die GRÜNE – LED [1] für POWER (in Betrieb) auf, das Gerät ist betriebsbereit. Der Kugelhahn stellt auf Position 1 „OFFEN“ Das Poolwasser wird durch die Filteranlage wieder zurück in den Pool gepumpt. Potentialfreier Kontakt [a - b] ist offen, kein Durchgang.
  • Seite 10: Beschreibung Bedienelemente

    Beschreibung Bedienelemente [1]… LED Betrieb [2]… LED Heizen [3]… Potentiometer Sollwert Temperatur [4]… Typenschild [5]… Hand-Not-Betätigung, optische Stellungsanzeige ACHTUNG: Diese eingebaute Handnotbetätigung ist eine Notbetätigung. Die Handnotbetätigung darf nur im Uhrzeigersinn gedreht werden. (siehe Pfeil am Griff). www.praherplastics.com...
  • Seite 11: Elektrischer Anschluss

    I max. 300mA/250 VAC Potentialfreier Kontakt schließt bei „Solarbetrieb“! Zur Steuerung von Solarpumpen, Freigabe externer Steuerungen, Filteruhrüberbrückungen z.B. CS100,SC300,etc… Temperatursensoren Fühler blau Pool Nur original Praher Sensoren verwenden. Fühler rot Solar Technische Daten Versorgungsspannungen: 100-230VAC 50/60Hz Leistungsaufnahme: 100-230VAC 50/60Hz max.
  • Seite 12: Anschlussmöglichkeiten

    Anschlussmöglichkeiten Betrieb 15.1 einer Solarpumpe 15.1 Freigabe für Filtersteuerungen www.praherplastics.com...
  • Seite 13: Ersatzteilliste

    Ersatzteilliste Ersatzteilliste Pos. Artikelbezeichnung Art.Nr. Antriebsmotor 6V 141651a Zahnrad, Mitnehmer, Kupplung 140088 Platine SC04, 100-230V AC/DC 31355b Poolsensor (blau) 31335 Klollektorsensor (rot) 31338 www.praherplastics.com...
  • Seite 14: Abmessungen

    Abmessungen max. Betriebsdruck 101,5 31.5 3,0 bar 115,3 38,5 3,0 bar Fehlerbehebung POWER LED leuchtet nicht  Betriebsspannung prüfen  Netzstecker nicht eingesteckt Poolwasser erwärmt sich im Solarbetrieb nicht  Filterpumpe ist abgeschaltet Steuergerät schaltet nicht in den Heizungsbetrieb  Fühler nicht in optimaler Position angebracht, oder ist defekt Steuergerät schaltet den Heizungsbetrieb nicht ab ...
  • Seite 15 Notes Notizen www.praherplastics.com...
  • Seite 16 Solar Control SC04 for 2-way ball valve Table of Contents Copyrights Introduction to operation manual Warranty and liability Instructions for safety at work Safety instructions Residual Risk Hazard generated by current Hazard generated by human error Hazard generated by current during cleaning work...
  • Seite 17 www.praherplastics.com...
  • Seite 18: Copyrights

    This operation manual is designed for use by operating personnel only. Copying, reproduction or translation of the present document into other languages in whole or in part is subject to express written permission by Praher Plastics Austria GmbH. © 2015 Praher Plastics Austria GmbH Knowledge of the instructions contained in this operation manual is indispensable for preventing failure and ensuring faultless operation of the EO510 SC04.
  • Seite 19: Warranty And Liability

    Warranty and liability Warranty and liability claims in the context of damage to person or property shall be excluded where such damage results from one or several of the causes listed below:  Improper use of the EO510 SC04  Improper installation, putting into operation, operation and maintenance of the EO510 SC04 ...
  • Seite 20  This equipment is not intended for it by persons (including children) with reduced physical, sensory or mental abilities or for lack of experience and/or for lack of knowledge to be used it is, it by a person responsible for their security is supervised or received from it instructions, how the equipment is to be used.
  • Seite 21: Residual Risk

    (lever switch). General PRAHER EO510 SC04 controls are significant technical products, which are manufactured with high accuracy to the most modern technical production methods. Entitled complaints will naturally be rectified as fast as possible if they occur. The equipment has a warranty after valid European law.
  • Seite 22: Installation

    Installation The device is delivered in a pluggable configuration and thus does not need to be opened by the customer. We recommend the use of separate cable ducts for installing the wiring. They must not be routed together with the motor cables. If you do need to extend the temperature sensors, unplug the cable, cut the cable at a suitable point and extend professionally using commercially available terminal distributors up to a maximum length of 30m, using a 1.5mm²...
  • Seite 23: Commissioning

    Commissioning 11.1 Normal operation After plugging in the control unit, the GREEN LED [1] for POWER (in operation) lights up; the device is ready for operation. The ball valve is set at position 1 „OPEN“ The zero potential contact [a - b] is open; no throughput.
  • Seite 24: Specific Terms

    Specific Terms [1]… LED power [2]… LED heating [3]… Potentiometer temperature target value [4]… Type plate [5]… Emergency manual operation, visual display CAUTION: The built-in manual emergency control is for emergency use only. Only turn the manual emergency control clockwise. (See arrow on handle). www.praherplastics.com...
  • Seite 25: Electrical Connection

    Zero potential contact closes in case of " solar operation"! For controlling solar pumps, releasing external controls, Filter timer bridges, e.g., CS100, SC300, etc… Temperature sensors Sensor blue pool Use only original Praher sensors. Sensor solar Technical data Supply voltages: 100-230VAC 50/60Hz Power consumption: 100-230VAC 50/60Hz max.
  • Seite 26: Connection Options

    Connection options 15.1 Operating solar pump 15.2 Release for filter controls Control unit www.praherplastics.com...
  • Seite 27: List Of Spare Parts

    List of spare parts Ersatzteilliste Pos. Artikelbezeichnung Art.Nr. Drive motor 6V 141651a Gear wheel, sprocket, coupling 140088 PCB SC04, 100-230V AC/DC 31355b Pool sensor (blue) 31335 Collector sensor (red) 31338 www.praherplastics.com...
  • Seite 28: Dimensions

    Dimensions max. Betriebsdruck 101,5 31.5 3,0 bar 115,3 38,5 3,0 bar Troubleshooting POWER LED is not lit  Check the operating voltage  Power plug not plugged in Pool water not being heated during solar operation  The filter pump is switched off The control unit is not switching to heating operation ...
  • Seite 29 Notes Notizen www.praherplastics.com...
  • Seite 30 Notizen www.praherplastics.com...
  • Seite 31 Notizen www.praherplastics.com...
