10) Funktions- und Installationsschema
Mit Hilfe von zwei getrennten Temperaturfühlern wird ständig die Poolwasser- und die
Kollektortemperatur überwacht. Wenn der Sonnenkollektor um 4° C (fix eingestellt)
Temperaturdifferenz wärmer ist als das Schwimmbadwasser, wird ein Motorventil umgesteuert,
oder eine Pumpe eingeschaltet, so dass das Wasser durch den Kollektor gepumpt und dort
durch die Sonneneinstrahlung erwärmt werden kann. Wenn sich der Kollektor durch das
hindurchfließende Wasser so stark abkühlt, dass keine nennenswerte Erwärmung des Wassers
mehr stattfindet, schaltet die Pumpe ab oder das Motorventil sperrt die Wasserzufuhr wieder, so
dass es erneut durch die Sonne aufgeheizt werden kann. Dieses wechselweise Zu- und
Abschalten des Sonnenkollektors wiederholt sich so lange, bis das Schwimmbad die
eingestellte Solltemperatur erreicht hat (siehe Seite 13). Oberhalb dieser Temperatur bleibt der
Kollektor gesperrt.

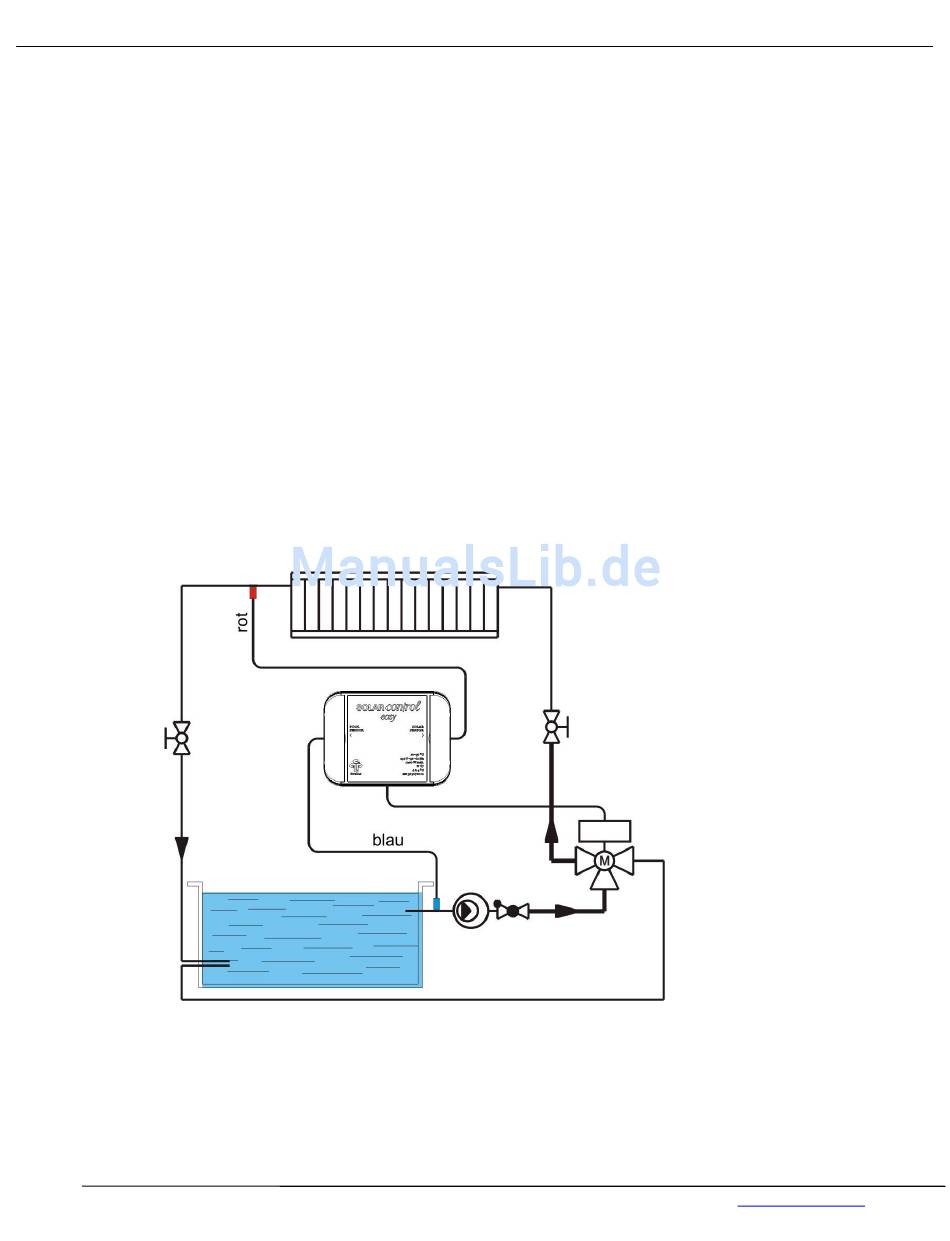

• Einbau – Funktionsschema für ein 3W-Motorventil
10
