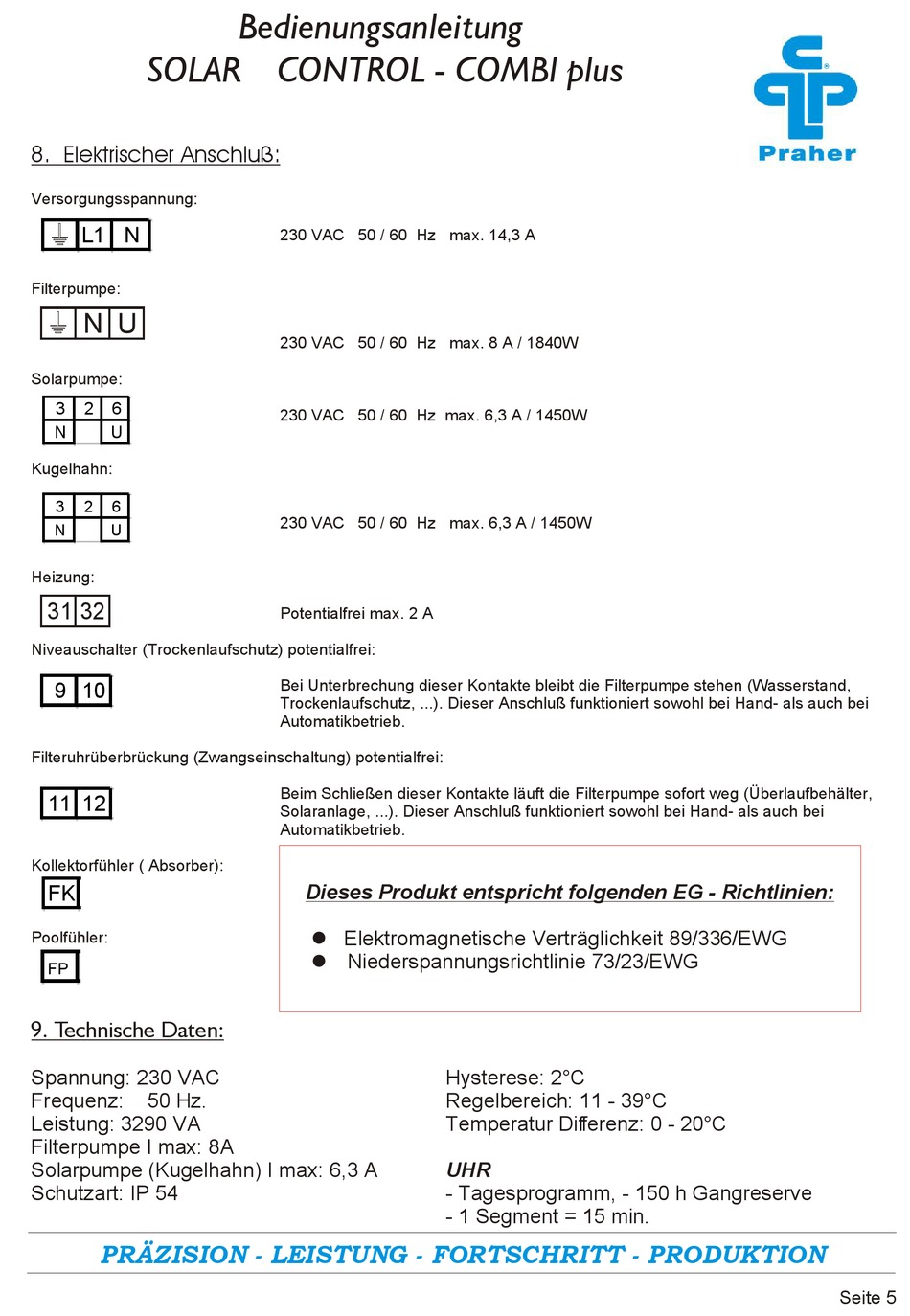

SOLAR CONTROL - COMBI plus
8. Elektrischer Anschluß:
Versorgungsspannung:
L1 N
Filterpumpe:
N U
Solarpumpe:
3
2
6
N
U
Kugelhahn:
3
2
6
N
U
Heizung:
31
32
Niveauschalter Trockenlaufschutz
(
9 10
Filteruhrüberbrückung (Zwangseinschaltung) potentialfrei:
11 12
Kollektorfühler ( Absorber):
FK
Poolfühler:
FP

9. Technische Daten:

Spannung: 230 VAC
Frequenz:
50 Hz.
Leistung: 3290 VA
Filterpumpe I max: 8A
Solarpumpe (Kugelhahn) I max: 6,3 A
Schutzart: IP 54
PRÄZISION - LEISTUNG - FORTSCHRITT - PRODUKTION
Bedienungsanleitung
230 VAC 50 / 60 Hz max. 14,3 A
230 VAC 50 / 60 Hz max. 8 A / 1840W
230 VAC 50 / 60 Hz max. 6,3 A / 1450W
230 VAC 50 / 60 Hz max. 6,3 A / 1450W
Potentialfrei max. 2 A
) potentialfrei:
Bei Unterbrechung dieser Kontakte bleibt die Filterpumpe stehen (Wasserstand,
Trockenlaufschutz, ...). Dieser Anschluß funktioniert sowohl bei Hand- als auch bei
Automatikbetrieb.
Beim Schließen dieser Kontakte läuft die Filterpumpe sofort weg (Überlaufbehälter,
Solaranlage, ...). Dieser Anschluß funktioniert sowohl bei Hand- als auch bei
Automatikbetrieb.

Dieses Produkt entspricht folgenden EG - Richtlinien:

l Elektromagnetische Verträglichkeit 89/336/EWG
l Niederspannungsrichtlinie 73/23/EWG
Hysterese: 2°C
Regelbereich: 11 - 39°C
Temperatur Differenz: 0 - 20°C
UHR
- Tagesprogramm, - 150 h Gangreserve
- 1 Segment = 15 min.
Seite 5
