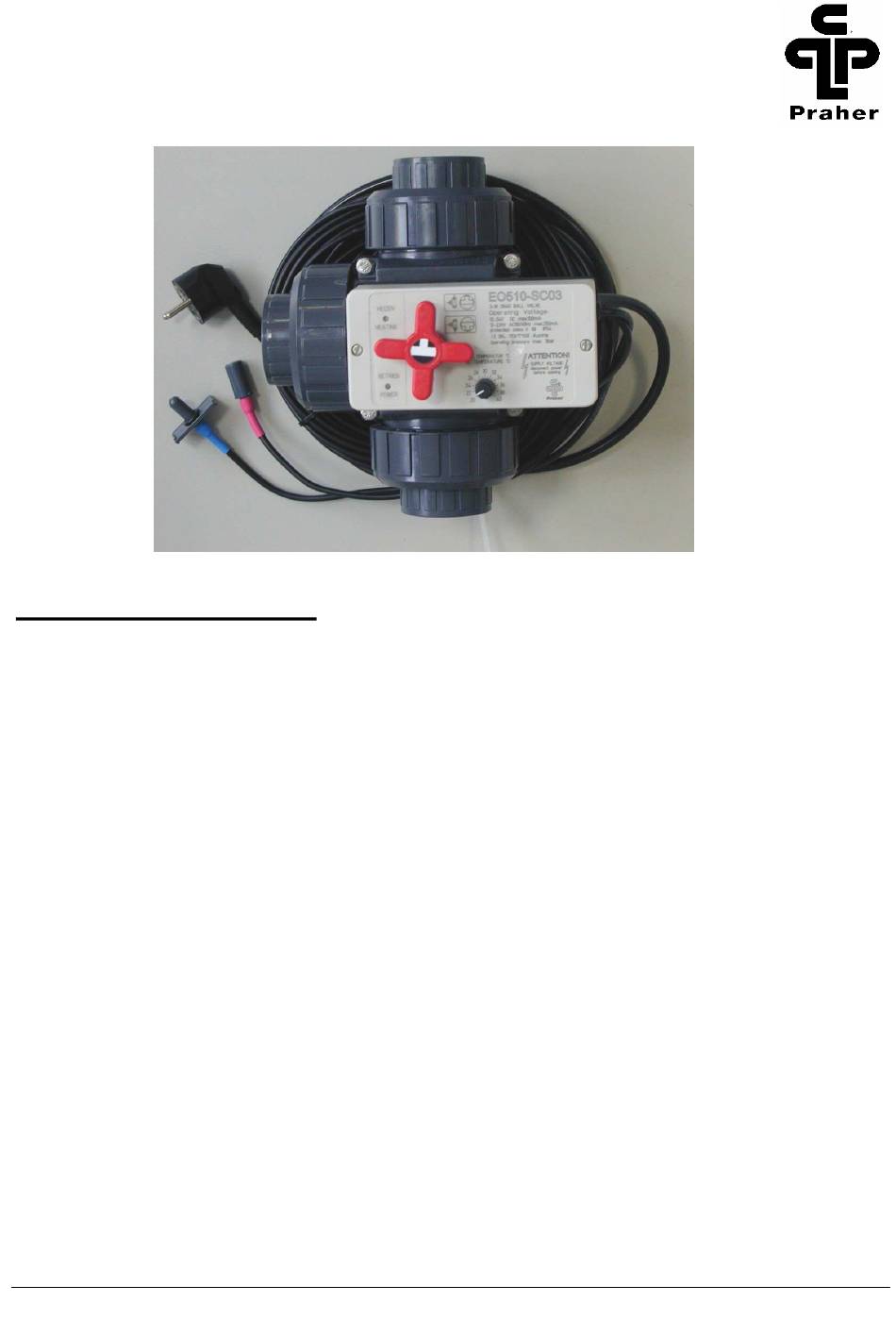

Bedienungsanleitung

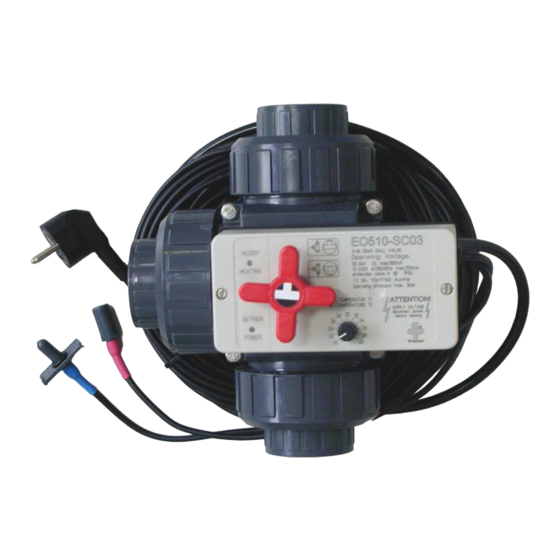

Solar Control SC03
für 3W-Kugelhahn
Inhaltsverzeichnis:
1. Sicherheitshinweise.............................................................................................................. 2
2. Bestimmungsgemäße Verwendung.................................................................................. 3
3. Allgemein ................................................................................................................................. 3
4. Gewährleistung / Garantie................................................................................................... 3
5. Montage.................................................................................................................................... 3
6. Schematische Darstellung .................................................................................................. 4
7. Inbetriebnahme ...................................................................................................................... 5
8. Hinweis ..................................................................................................................................... 6
9. Elektrischer Anschluss ........................................................................................................ 7
10. Technische Daten................................................................................................................ 7
11. Anschlussmöglichkeiten................................................................................................... 8
12. Ersatzteilliste ........................................................................................................................ 9
13. Abmessungen .................................................................................................................... 10
14. Fehlerursache..................................................................................................................... 10
Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen, od. Verletzungen
der plombierten Teile, erlischt der Gewährleistungsanspruch. Für Folgeschäden übernehmen
wir keine Haftung. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme genau durch.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für praher Solar Control SC03
Inhaltszusammenfassung für praher Solar Control SC03
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Solar Control SC03 für 3W-Kugelhahn Inhaltsverzeichnis: 1. Sicherheitshinweise......................2 2. Bestimmungsgemäße Verwendung.................. 3 3. Allgemein ..........................3 4. Gewährleistung / Garantie....................3 5. Montage............................ 3 6. Schematische Darstellung ....................4 7. Inbetriebnahme ........................5 8. Hinweis ............................. 6 9. Elektrischer Anschluss ......................7 10. -
Seite 2: Sicherheitshinweise
Spannungsquellen getrennt wurde. • Montage- bzw. Demontage der Armatur nur im drucklosen Zustand (d.h. Rohrleitung vorher entleeren. • Bei Armatur Durchfluss- bzw. Fließrichtung beachten! • Kugelhahn entsprechend der beigefügten Beispiele in das Rohrleitungssystem einbauen und auf Durchflussrichtung achten! Seite- 2 - www.praher.com... -
Seite 3: Bestimmungsgemäße Verwendung
Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben. 4. Gewährleistung / Garantie Bei auftretenden Mängeln geben Sie stets die PRAHER Seriennummer der Armatur bekannt (Nummer ist auf dem Deckel gelasert). Technische Änderungen im Zusammenhang mit der Aktualisierung sowie der Verbesserung unserer Produkte behalten wir uns, ohne Sie davon gesondert in Kenntnis zu setzten, vor. -
Seite 4: Schematische Darstellung
Bäume, Gebäude) beeinträchtigt wird. Bei nicht Einhaltung kann die Sonnenenergie nicht optimal ausgenützt werden. ACHTUNG: Bedingt durch die Anordnung der Fühler im System kann es zu geringfügigen Abweichungen der eingestellten Temperatur, im Vergleich zur Pooltemperatur, kommen Seite- 4 - www.praher.com... -
Seite 5: Inbetriebnahme
Kollektortemperatur steigt um mehr als 4° C über di e der Solltemperatur [3], stellt das Gerät automatisch auf Position Heizen um. ROTE - LED [2] leuchtet. Potentialfreier Kontakt [a - b] schließt. (Flussrichtung des Poolwassers) LED Betrieb [1]… LED Heizen [2]… Potentiometer Sollwert Temperatur [3]… Seriennummer [4]… Hand-Not-Betätigung, optische Stellungsanzeige [5]… Seite- 5 - www.praher.com... -
Seite 6: Hinweis
Anwendungen umzukehren! Dazu ist ein einfaches Umschalten des innen liegenden Schiebeschalters von „S1“ auf „S2“ nötig. Siehe schematische Darstellung… Normalbetrieb Sonderstellung (Auslieferungsposition) schematische Darstellung bei Solarbetrieb schematische Darstellung bei Solarbetrieb Schiebeschalter auf S1: Schiebeschalter auf S2: Seite- 6 - www.praher.com... -
Seite 7: Elektrischer Anschluss
∆T ca. 4° C. Verträglichkeit 89/336/EEC • Niederspannungsrichtlinie Hysteresis Pooltemperatur: 1,5° C 73/23/EEC • EMV ÖVE EN 60801-2 Potentialfreier Ausgang: I max. 300mA/250 VAC • EN 50081-1 • EN 50082-1 • EN 60335-1 • EN 55014 Seite- 7 - www.praher.com... -
Seite 8: Anschlussmöglichkeiten
11. Anschlussmöglichkeiten Betrieb einer Solarpumpe: Freigabe für Filtersteuerungen: Seite- 8 - www.praher.com... -
Seite 9: Ersatzteilliste
12. Ersatzteilliste Ersatzteilliste Pos. Artikelbezeichnung Art.Nr. Antriebsmotor 12-230V 141651 Zahnrad, Mitnehmer, Kupplung 140088 Platine EO510,12-230V AC/DC 31326 Poolsensor (blau) 31338 Kollektorsensor (rot) 31335 Seite- 9 - www.praher.com... -
Seite 10: Abmessungen
Steuergerät schaltet den Heizungsbetrieb nicht ab: - Fühler nicht in optimaler Position angebracht, oder ist defekt PRAHER VALVES Tel.: ++43 / (0) 72 62 / 61 178 – 0* Fax: ++43 / (0) 72 62 / 61 203 austria@praher.com ; www.praher.com Seite- 10 - www.praher.com... - Seite 11 Notizen Seite- 11 - www.praher.com...
