Inhaltszusammenfassung für praher Aquastar Easy serie

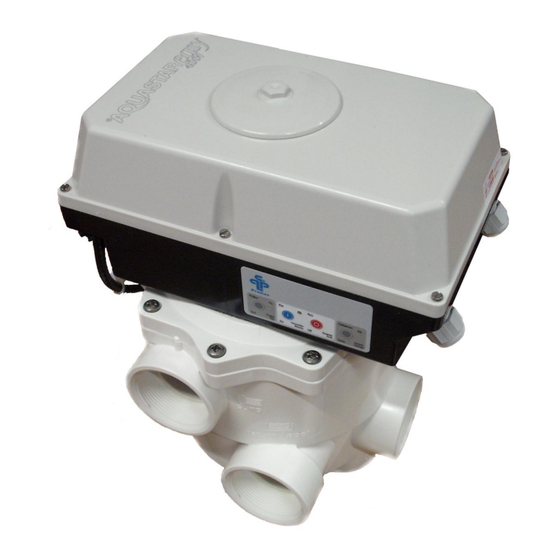

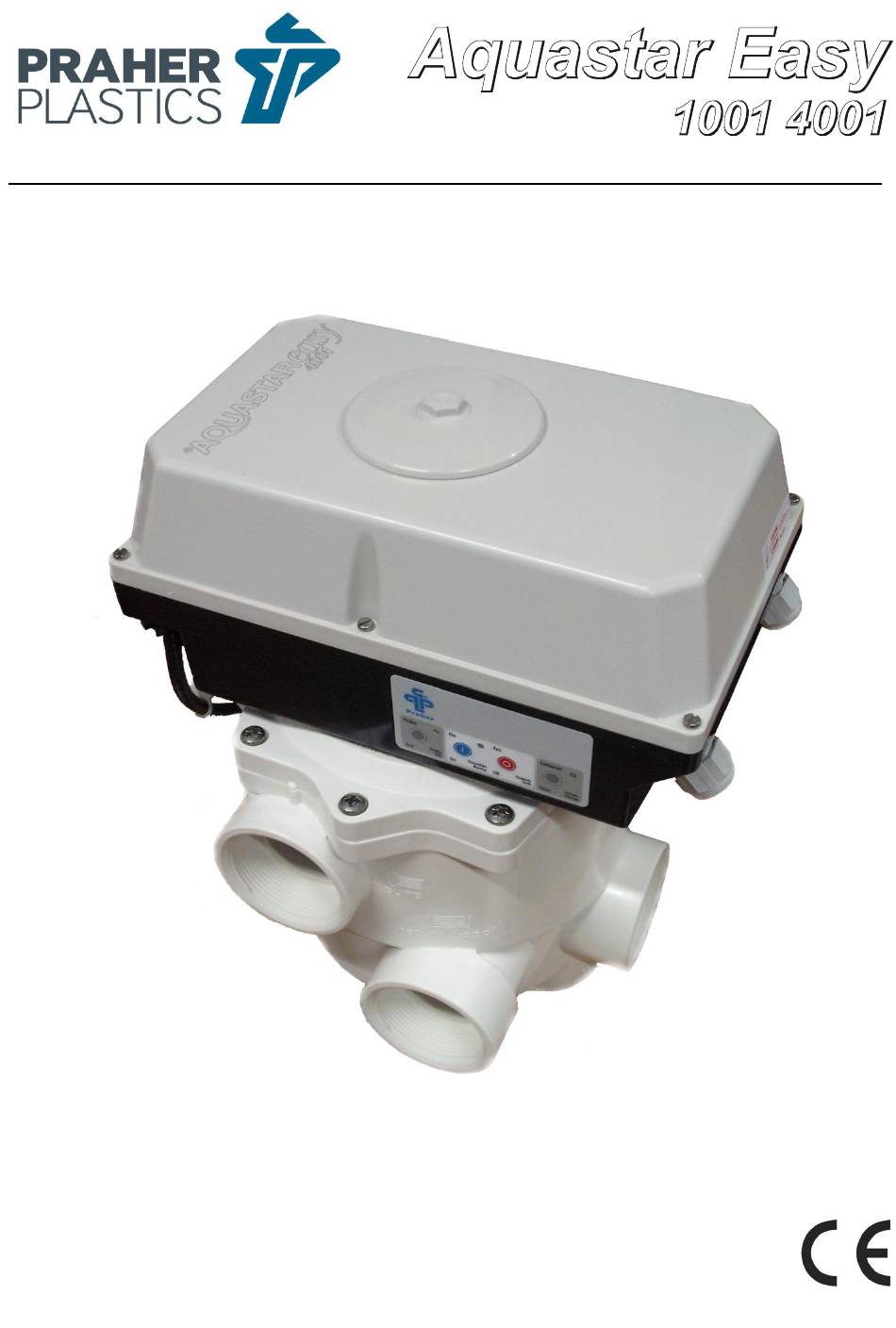

  • Seite 1 Zertifiziert nach certified acc. to EN ISO 9001:2008...

  • Seite 2: Inhaltsverzeichnis

    Nachspülzeit Schaltpunkte Rückspülen 15.1 Auslösezeit Schaltpunkt Rückspülen Einstellen elektrischer Druckschalter (nur bei Aquastar Easy 4001) Elektrischer Anschluss Anschlussplan für Pumpe und Praher Kugelhahn EO510 Platinen Zu verwendende Stromversorgungen bei Anschluss von 24V Abmessungen Explosionszeichnung Aquastar Easy 1001 / 4001 www.praherplastics.com...
  • Seite 3 Demontage Aquastar Easy 1001 / 4001 Einsatzmöglichkeiten – Anschluss für externe Geräte Zubehör für Aquastar Easy Fehlerbehebung www.praherplastics.com...
  • Seite 4 www.praherplastics.com...

  • Seite 5: Urheberrecht

    Urheberrecht Die Bedienungsanleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte unter Vorbehalt der Praher Plastics Austria GmbH. Die Bedienungsanleitung ist für die Bedienperson bestimmt. Die Vervielfältigung, Reproduktion oder Übersetzung dieser Dokumente in andere Sprachen, ganz oder teilweise, bedarf der ausdrücklichen Genehmigung durch die Praher Plastics Austria GmbH.

  • Seite 6: Gewährleistungs- Und Haftungsansprüche

    Gewährleistungs- und Haftungsansprüche Gewährleistungs- und Haftungsansprüche bei Personen- und Sachbeschädigung sind ausgeschlossen, wenn sie auf einen oder mehrere der folgenden Ursachen zurückzuführen sind.  Nicht bestimmungsgemäße Verwendung des Aquastar  Unsachgemäßes Montieren, in Betrieb nehmen, Bedienen und Warten des Aquastar ...
  • Seite 7  Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt werden, es sein denn, sie werden durch einen für ihre Sicherheit zuständigen Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

  • Seite 8: Restrisiken

    Position “Filtern“ gestellt werden Bestimmungsgemäße Verwendung Es handelt sich hierbei um eine Steuereinheit für ein Praher 6 Wege-Ventil. Mit einem Aquastar Easy 1001 wird vollautomatisch ein Filter per Zeit rückgespült, mit einem Aquastar Easy 4001 wird vollautomatisch ein Filter per Zeit und Druck rückgespült.

  • Seite 9: Montage

    WICHTIG! Während dem Ablauf eines Zyklus muss sichergestellt sein, dass die Filterpumpe ausgeschaltet ist! Der Praher Aquastar Easy ist für die 6-Wegen Ventile von Praher zugelassen. Bei allen anderen Ventiltypen können Fehlfunktionen auftreten da nicht garantiert werden kann, dass diese mit Abmaßen der Praher 6 Wege Ventile übereistimmen.

  • Seite 10: Zyklusablauf

    10 Zyklusablauf Ausgangsposition FILTERN – Gerät EIN  Start des Rückspülzyklus durch Drücken der Prüftaste auf der Folientastatur  Kontrollleuchte “Prüftaste“ für Rückspülzyklus läuft, leuchtet  Ausgang Pumpe Klemme [13]-[14] schaltet aus (kein Durchgang)  Ausgang Kugelhahn schaltet von Klemme [21]-[20] auf [21]-[22] Ventil stellt auf Rückspülen ...

  • Seite 11: Funktion Der Folientastatur

    12 Funktion der Folientastatur Das Gerät wird abgeschaltet, egal auf welcher Position sich das Ventil befindet Gerät wird eingeschaltet, Ventil nimmt Grundeinstellung – Position „Filtern“ ein (gelbe Kontrollleuchte leuchtet) PRÜFEN Der Rückspülzyklus wir auf die Dauer eines Rückspülvorganges ausgelöst (grüne Kontrollleuchte leuchtet) ENTLEEREN Das Ventil stellt auf die Position „Entleeren“...

  • Seite 12: Rückspülzeit

    13 Rückspülzeit Die Rückspülzeit wird mit dem Schalter S1 auf der Platine eingestellt. Es stehen vier Rückspülzeiten zur Verfügung 14 Nachspülzeit Die Nachspülzeit wird mit dem Schalter S2 auf der Platine eingestellt. Es stehen vier Nachspülzeiten zur Verfügung 15 Schaltpunkte Rückspülen Die Schaltpunkte für das Rückspülen werden mit Schalter S3 auf der Platine eingestellt.

  • Seite 13: Einstellen Elektrischer Druckschalter (Nur Bei Aquastar Easy 4001)

    Klemmen [21 -> 22] geschaltet Technische Daten 100-240V AC (170 – 300V DC) Spannung: 24 V AC/DC / Schutzart: IP 65 Frequenz: 50-60 Hz 15 Watt 11/2“, 2“ max. Eigenverbrauch: 18 Anschlussplan für Pumpe und Praher Kugelhahn EO510 www.praherplastics.com...

  • Seite 14: Platinen

    19 Platinen Platine für 100 – 240 V AC 20 Zu verwendende Stromversorgungen bei Anschluss von 24V Trenntransformator zu verwendendes Netzteil Nennspannung: Nennspannung: 24V DC Leistung: 63VA Nennstrom: mind. 2A Leerlaufspannung max. 28VAC www.praherplastics.com...

  • Seite 15: Abmessungen

    21 Abmessungen Side Top Mount Mount 1 ½” SM 1 1/2” TM 2” SM 99,5 29,5 31,5 61,5 59,5 163,5 42,5 87,5 18,5 18,5 62,5 Dimensionen in mm www.praherplastics.com...

  • Seite 16: Explosionszeichnung Aquastar Easy 1001 / 4001

    22 Explosionszeichnung Aquastar Easy 1001 / 4001 Aquastar Gehäusedeckel mit Moosgummischnur SK-Schraube Getriebemotor Aquastar Gehäuseboden Gerätestecker und Kabel (bei Aquastar 4001) V6ND Ventil 1 ½“, 2“ Steuerplatine Drucksensor (bei Aquastar 4001) Pumpenendschalter 10. Ventilteller mit O-Ringen und Feder www.praherplastics.com...
  • Seite 17 23 Demontage Aquastar Easy 1001 / 4001 Für die Demontage des elektronischen Steuerkopfes vom Ventil wird ein Steckschlüssel mit Schlüsselweite 15 mm benötigt. Montage in umgekehrter Reihenfolge (Schritt 1 – 8) ausführen. Schauglas (Schritt 2) und SK-Schraube (Schritt 4) handfest (4 Nm – 8 Nm) montieren. Easy 1001 www.praherplastics.com...

  • Seite 18: Einsatzmöglichkeiten - Anschluss Für Externe Geräte

    Easy 4001 24 Einsatzmöglichkeiten – Anschluss für externe Geräte  Kugelhahn EO510 für z.B. Kanalleitung  Salzchlorierungsanlagen  Dosieranlagen  Freischaltung für externe Heizung www.praherplastics.com...
  • Seite 19 25 Zubehör für Aquastar Easy OCEAN-Verschraubung Außengewinde - Klebemuffe Notgriff Art.Nr. 101862 d - D 50-1,5“ BSP 2 1/4“ 31,5 48,4-1,5“ NPT 2 1/4“ 31,5 50-2“ BSP 2 3/4“ 23,5 31,5 63-2“ BSP 2 3/4“ 23,5 38,5 60,3-2“ NPT 2 3/4“ 23,5 38,5 Rückschlagventil S6...
  • Seite 20 26 Fehlerbehebung  Alle Leuchtdioden auf der Tastatur blinken gleichzeitig o Überlastung des Motors  Der Druck beim ist Anheben des Ventiltellers zu groß da die maximale Wassersäule von 3m überschritten wurde  Die Pumpe wird beim Anheben des Ventiltellers nicht ausgeschaltet ...
  • Seite 21 Notes Notizen www.praherplastics.com...
  • Seite 22 15.1 Time of activation of backwash cycle Setting of the electric pressure switch (only at Aquastar Easy 4001) Electric Connection Connection diagram for pump and Praher ball valve EO510 Control board Power supplies to be used when connecting 24V Dimensions...
  • Seite 23 Dismantling Aquastar Easy 1001 / 4001 Application – Connection für external equipment Aquastar Easy Accessories Troubleshooting www.praherplastics.com...
  • Seite 24 www.praherplastics.com...

  • Seite 25: Copyrights

    This operation manual is designed for use by operating personnel only. Copying, reproduction or translation of the present document into other languages in whole or in part is subject to express written permission by Praher Plastics Austria GmbH. © 2015 Praher Plastics Austria GmbH Knowledge of the instructions contained in this operation manual is indispensable for preventing failure and ensuring faultless operation of the Aquastar.

  • Seite 26: Warranty And Liability

    Warranty and liability Warranty and liability claims in the context of damage to person or property shall be excluded where such damage results from one or several of the causes listed below:  Improper use of the Aquastar  Improper installation, putting into operation, operation and maintenance of the Aquastar ...
  • Seite 27  the electrical connection must have separating device built into the permanently installed electrical installation, which enables the disconnection of all electrical contacts with a contact space of min. 3 mm from the mains.  Pay attention that the supply voltage is correctly protected and an earth-leakage circuit breaker ≤...

  • Seite 28: Residual Risk

    “Filter”! Directions for use This is a control unit for a Praher multiport valve with 6 positions. Aquastar Easy 1001 fully automatic filter backwashing by time, Aquastar Easy 4001 fully automatic filter backwashing by time and pressure.

  • Seite 29: Assembly

    Important! During a cycle the filter pump motor must be shut off! The Praher Aquastar Easy is approved for 6-way valves by Praher. Malfunctions can occur with any other valve type as we are unable to guarantee that these valves match the dimensions of the Praher 6-way valves.

  • Seite 30: Sequence Of Cycles

    10 Sequence of cycles Start position FILTER – device ON  Start of backwash cycle by pressing the test key on the keyboard  Control lamp ‘test key’ for backwash cycle is illuminated  Output ‘pump’ clamp [13]-[14] switches off (no alley) ...

  • Seite 31: Function Of Membrane Keyboard

    12 Function of membrane keyboard Pressing this key switches of the equipment, regardless of the valve position Pressing this key (yellow control lamp is illuminated) switches on the equipment, valve goes to basic position - Filter TEST Pressing this key (green control lamp is illuminated) triggers the backwash cycle fort he length of a backwash procedure DRAIN Pressing this key (red control lamp is illuminated) sets the valve to position „Waste“...

  • Seite 32: Backwash Time

    13 Backwash time The backwash time is set with the switch S1 on the control board. Four backwash times are available. 14 Rinsing time The rinsing time is set with the switch S2 on the control board. Four rinsing times are available. 15 Switchpoints backwash time The switchpoints for backwash time are set with switch S3 on the control board.

  • Seite 33: Setting Of The Electric Pressure Switch (Only At Aquastar Easy 4001)

    [21 -> 22] are connected Technical data 100-240V AC (170 – 300V DC) Voltage: 24 V AC/DC / Protection: IP 65 Frequency: 50-60 Hz 15 Watt 11/2“, 2“ Max. Power: 18 Connection diagram for pump and Praher ball valve EO510 www.praherplastics.com...

  • Seite 34: Control Board

    19 Control board Circuit board for 100 – 240 V AC 20 Power supplies to be used when connecting 24V Isolation transformer used power supply Nominal voltage: Nominal voltage: 24V DC Power: 63VA Nominal Current: mind. 2A Open circuit voltage max. 28VAC www.praherplastics.com...

  • Seite 35: Dimensions

    21 Dimensions Side Mount Top Mount 1 ½” SM 1 1/2” TM 2” SM 99,5 29,5 31,5 61,5 59,5 163,5 42,5 87,5 18,5 18,5 62,5 Dimensions in mm www.praherplastics.com...

  • Seite 36: Exploded View Drawing Aquastar Easy 1001 / 4001

    22 Exploded view drawing Aquastar Easy 1001 / 4001 Aquastar lid with foam rubber cord Hexagon screw Gear motor Aquastar body bottom Cabel with Connector plug (only at Aquastar 4001) V6ND valve 1 ½”, 2” Control board Pressure sensor (only at Aquastar 4001) Pump end switch 10.
  • Seite 37 23 Dismantling Aquastar Easy 1001 / 4001 For dismantling the electronic drive off the valve a box spanner with a wrench size of 15mm is needed. Carry out Installation in reverse order (step 8 – 1) Inspection glas (step 2) and hexagon screw (step 4) to be screwed stalwartly (4Nm – 8Nm) Easy 1001 www.praherplastics.com...

  • Seite 38: Application - Connection Für External Equipment

    Easy 4001 24 Application – Connection für external equipment  Ball valve EO510 for example: drain  Salt chlorination  Dosing units  Connection for external heating www.praherplastics.com...
  • Seite 39 25 Aquastar Easy Accessories OCEAN-adapter unions male thread – solvent socket Emergency grip Art.Nr. 101862 d - D 50-1,5“ BSP 2 1/4“ 31,5 48,4-1,5“ NPT 2 1/4“ 31,5 50-2“ BSP 2 3/4“ 23,5 31,5 63-2“ BSP 2 3/4“ 23,5 38,5 60,3-2“...
  • Seite 40 26 Troubleshooting  All LEDs on the keyboard are flashing at the same time o Motor overload  The pressure is too great on lifting the valve disk because the maximum water column of 3m was exceeded  The pump does not switch off on lifting the valve disk ...
  • Seite 41 Notes Notes Notizen Notizen www.praherplastics.com...
