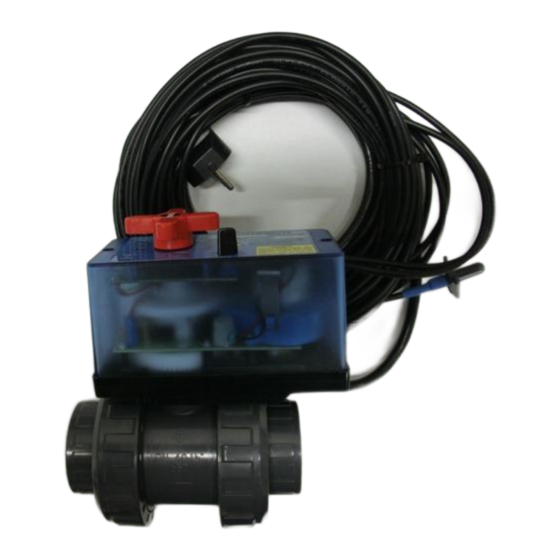

praher Solar Control SC04 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Solar Control SC04 praher:
- Bedienungsanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Inhaltsverzeichnis:
1.
Sicherheitshinweise ........................................................................................................... 2
2.
Bestimmungsgemäße Verwendung ............................................................................... 3
3.
Allgemein .............................................................................................................................. 3
4.
Gewährleistung / Garantie ................................................................................................ 3
5.
Montage ................................................................................................................................. 3
6.
Schematische Darstellung ............................................................................................... 4
7.
Inbetriebnahme .................................................................................................................... 5
Normal - Betrieb ............................................................................................................. 5
7.1.
7.2.
Solar - Betrieb .................................................................................................................. 5
8.
Elektrischer Anschluss ..................................................................................................... 7
9.
Technische Daten ............................................................................................................... 7
10.
Anschlussmöglichkeiten .............................................................................................. 8
10.1.
Betrieb einer Solarpumpe ......................................................................................... 8
10.2.
Freigabe für Filtersteuerungen ............................................................................... 8
11.
Ersatzteilliste .................................................................................................................... 9
12.
Abmessungen ................................................................................................................ 10
13.
Fehlerursachen .............................................................................................................. 10
Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen, od. Verletzungen
der plombierten Teile, erlischt der Gewährleistungsanspruch. Für Folgeschäden übernehmen
wir keine Haftung. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme genau durch.
Bedienungsanleitung
Solar Control SC04
für 2W-Kugelhahn
www.praher.com
Seite- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für praher Solar Control SC04 praher
Inhaltszusammenfassung für praher Solar Control SC04 praher
-
Seite 1: Inhaltsverzeichnis
Abmessungen ........................ 10 Fehlerursachen ......................10 Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen, od. Verletzungen der plombierten Teile, erlischt der Gewährleistungsanspruch. Für Folgeschäden übernehmen wir keine Haftung. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme genau durch. Seite- 1 - www.praher.com... -
Seite 2: Sicherheitshinweise
Spannungsquellen getrennt wurde. • Montage- bzw. Demontage der Armatur nur im drucklosen Zustand (d.h. Rohrleitung vorher entleeren. • Bei Armatur Durchfluss- bzw. Fließrichtung beachten! Kugelhahn entsprechend der beigefügten Beispiele in das Rohrleitungssystem einbauen und auf Durchflussrichtung achten! Seite- 2 - www.praher.com... -
Seite 3: Bestimmungsgemäße Verwendung
Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben. Gewährleistung / Garantie Bei auftretenden Mängeln geben Sie stets die PRAHER Seriennummer der Armatur bekannt (Nummer ist auf dem Deckel gelasert). Technische Änderungen im Zusammenhang mit der Aktualisierung sowie der Verbesserung unserer Produkte behalten wir uns, ohne Sie davon gesondert in Kenntnis zu setzten, vor. -
Seite 4: Schematische Darstellung
(z.B. Bäume, Gebäude) beeinträchtigt wird. Bei nicht Einhaltung kann die Sonnenenergie nicht optimal ausgenützt werden. ACHTUNG Bedingt durch die Anordnung der Fühler im System kann es zu geringfügigen Abweichungen der eingestellten Temperatur, im Vergleich zur Pooltemperatur, kommen Seite- 4 - www.praher.com... -
Seite 5: Inbetriebnahme
4°C über die der Solltemperatur [3], stellt das Gerät automatisch auf Position2 „Heizen“ um ( Kugelhahn ist geschlossen ) ROTE - LED [2] leuchtet. Das Poolwasser wird jetzt durch die Kollektoren gepumpt und dadurch erwärmt. Potentialfreier Kontakt [a - b] schließt. Seite- 5 - www.praher.com... - Seite 6 [1]… LED Betrieb [2]… LED Heizen [3]… Potentiometer Sollwert Temperatur [4]… Typenschild [5]… Hand-Not-Betätigung, optische Stellungsanzeige Seite- 6 - www.praher.com...
-
Seite 7: Elektrischer Anschluss
I max. 300mA/250 VAC Potentialfreier Kontakt schließt bei „Solarbetrieb“! Zur Steuerung von Solarpumpen, Freigabe externer Steuerungen, Filteruhrüberbrückungen z.B. CS100,SC300,etc… Temperatursensoren Fühler blau Pool Nur original Praher Sensoren verwenden. Fühler rot Solar Technische Daten Versorgungsspannungen: 100-230VAC 50/60Hz Leistungsaufnahme: 100-230VAC 50/60Hz max. -
Seite 8: Anschlussmöglichkeiten
Anschlussmöglichkeiten 10.1. Betrieb einer Solarpumpe 10.2. Freigabe für Filtersteuerungen Seite- 8 - www.praher.com... -
Seite 9: Ersatzteilliste
Ersatzteilliste Ersatzteilliste Pos. Artikelbezeichnung Art.Nr. Antriebsmotor 6V 141651a Zahnrad, Mitnehmer, Kupplung 140088 Platine SC04, 100-230V AC/DC 31355b Klollektorsensor (rot) 31335 Poolsensor (blau) 31338 Seite- 9 - www.praher.com... -
Seite 10: Abmessungen
- Filterpumpe ist abgeschaltet Steuergerät schaltet nicht in den Heizungsbetrieb: - Fühler nicht in optimaler Position angebracht, oder ist defekt Steuergerät schaltet den Heizungsbetrieb nicht ab: - Fühler nicht in optimaler Position angebracht, oder ist defekt Seite- 10 - www.praher.com... - Seite 11 Notizen Seite- 11 - www.praher.com...
- Seite 12 Seite- 12 - www.praher.com...
