D
9)

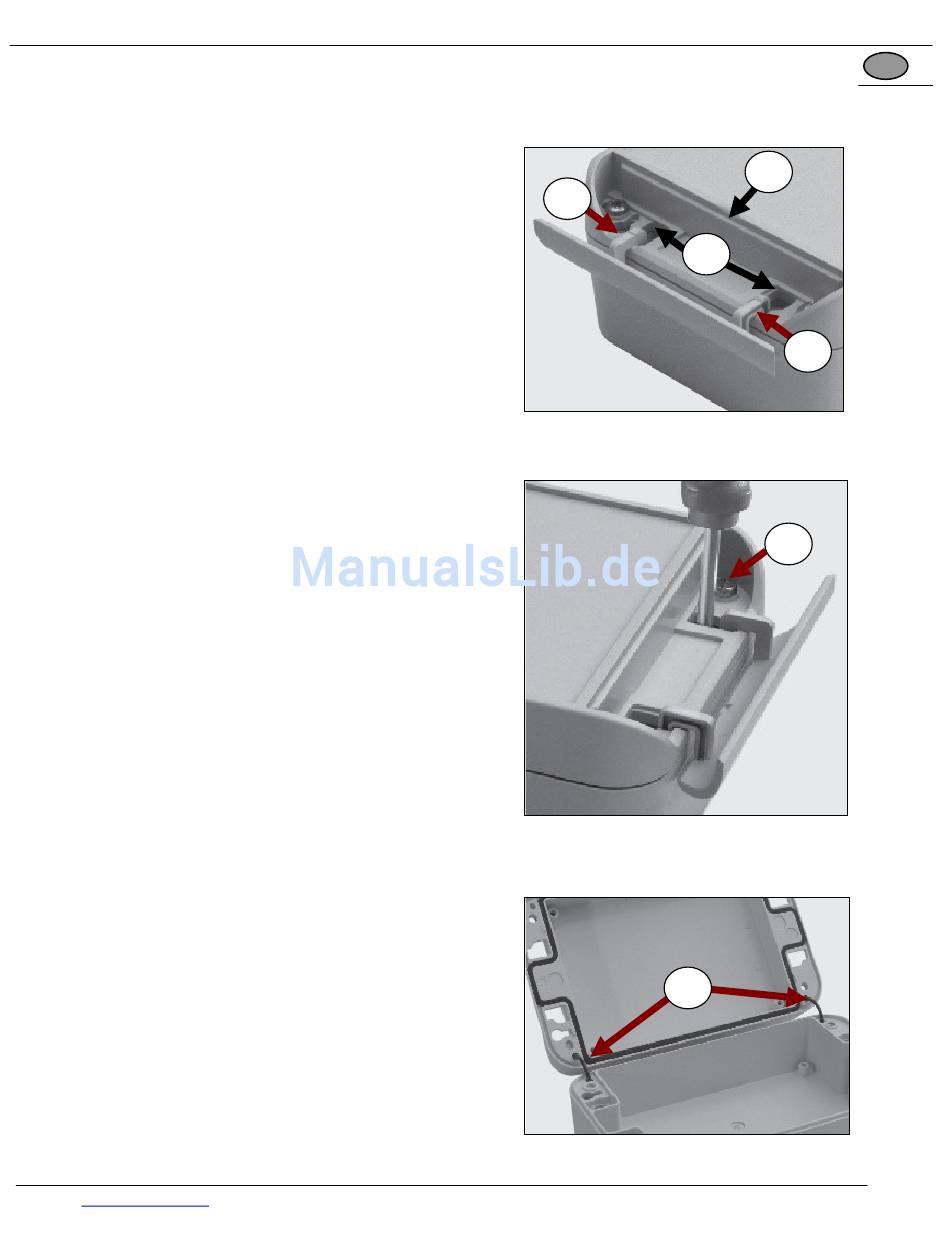

Montage
1
Die Solar Control Easy kann ohne öffnen des
2
Gehäuses befestigt werden. Um zu den
vorgesehenen Montagelöchern zu gelangen, sind
3
die seitlichen Blenden zu aufzuklappen (Nr. 1).
Damit die Zugänglichkeit für die Montagebohrungen
(Nr. 3) erleichtert wird, können die Laschen entfernt
werden. Ein leichtes zusammenzudrücken der
2
beiden Scharniere (Nr. 2) genügt um diese Blenden
herauszunehmen.
Nach erfolgreicher Montage und Befestigung der
Steuerung auf einem festen Untergrund, kann die
4
Solar Control Easy elektrisch angeschlossen
werden. Um ins Innere der Steuerung zu gelangen
sind die 4 Schrauben (Nr. 4) zu lösen.
Der elektrische Anschluss darf nur von einem
zugelassenen Elektrofachmann nach den
folgenden Anschlussschemen (siehe Seite 12)
unter Berücksichtigung der jeweils gültigen
Sicherheitsbestimmungen durchgeführt werden!
Die integrierte Deckelhalterungen (Nr. 5)
ermöglichen nach dem Öffnen, dass der Deckel
nicht zu Boden fallen kann. Je nach Bedarf können
5
diese auch umgesteckt werden. Nach erfolgreichem
elektrischem Anschluss ist der Zusammenbau in
umgekehrter Reihenfolge durchzuführen.
www.praher.com
7
