Kieback&Peter EXL-IMKP250 Gerätebeschreibung

Gerätebeschrei bung
Anwendung
Die eigensichere Trennstufe EXL-IMKP250 nach EN 50014/EN 50020 wird bei
Temperaturmessung in explosionsgefährdeten Bereichen zur Potentialtrennung des
Temperaturfühlers T.. mit Messelement KP250 eingesetzt.
Typ

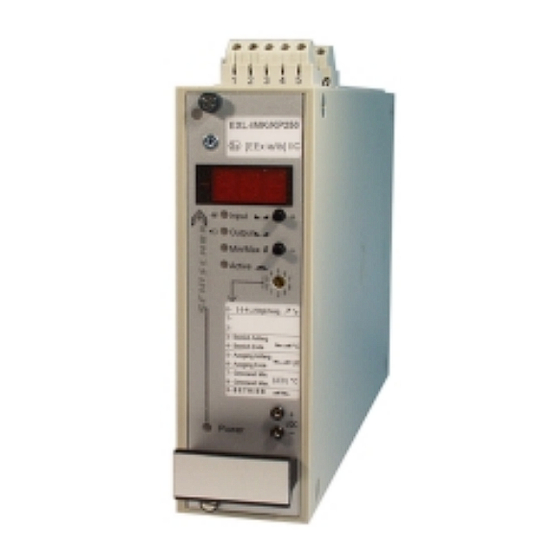

EXL-IMKP250 Trennstufe für Temperaturfühler T.. mit Messelement KP250
Technische Daten
Netz 24 V AC/DC ±20% (AC: 50..60 Hz ±20%), 3,6 VA
Sicherung im Gerät T 0,2/250
Eingang Temperaturfühler mit Messelement KP250
Anschluss
Leitungsabgleich
Leitungswiderstände
Messbereich
Ausgang 0..10 V DC, <15 mA / 0..20 mA, max. 75 Ω
Bereich einstellbar, z.B. auf 2..10 V DC, 4..20 mA
Ex-Schutz Prüfschein-Nr.
Normen
EEx-i Stromkreis [EEx ia] IIC
für Zonen
Potential- galvanische Trennung jeweils zwischen
trennung Eingang, Ausgang und Netzversorgung
Umgebungs- Betrieb
temperatur Lagerung
Anzeigen LED-Display
Bedienelemente
1 LED
4 LEDs
2 Taster
1 Schalter
2 Prüfbuchsen
Schutzart IP20
Störmeldung über potentialfreien Wechsler, max. 24 V, 1 A sowie
über Fehlercode-Anzeige am Display (siehe Tabelle)
Gewicht ca. 680 g
Montage Schaltschrankeinbau auf Hutschiene 35 mm, DIN EN 50022-35
im sicheren Bereich
Abmessungen
42
Kieback & Peter
GmbH & Co KG
Tempelhofer Weg 50
D-12347 Berlin
Telefon 030 / 600 95-0
Telefax 030 / 600 95 164
2-, 3- oder 4-Leiterschaltung
2-Leiterschaltung auf Knopfdruck
3- oder 4-Leiterschaltung automatisch
2-Leiterschaltung: <45 Ω
3-Leiterschaltung: <80 Ω
4-Leiterschaltung: <100 Ω
einstellbar in 1 K-Schritten
PTB Nr. Ex-91.C.2057X
EN 50014/EN 50020
1, 2, 11
0..50°C
-40..70°C
rot, 3-stellig für die Istwert- und Störungsanzeige
sowie für die Einstellungsanzeige
für die Netzanzeige
für Messbereich/Ausgang/Betrieb
für die Einstellung
10-stellig für Einstellung/Istwertanzeige
für Ausgang 0..10 V DC
224

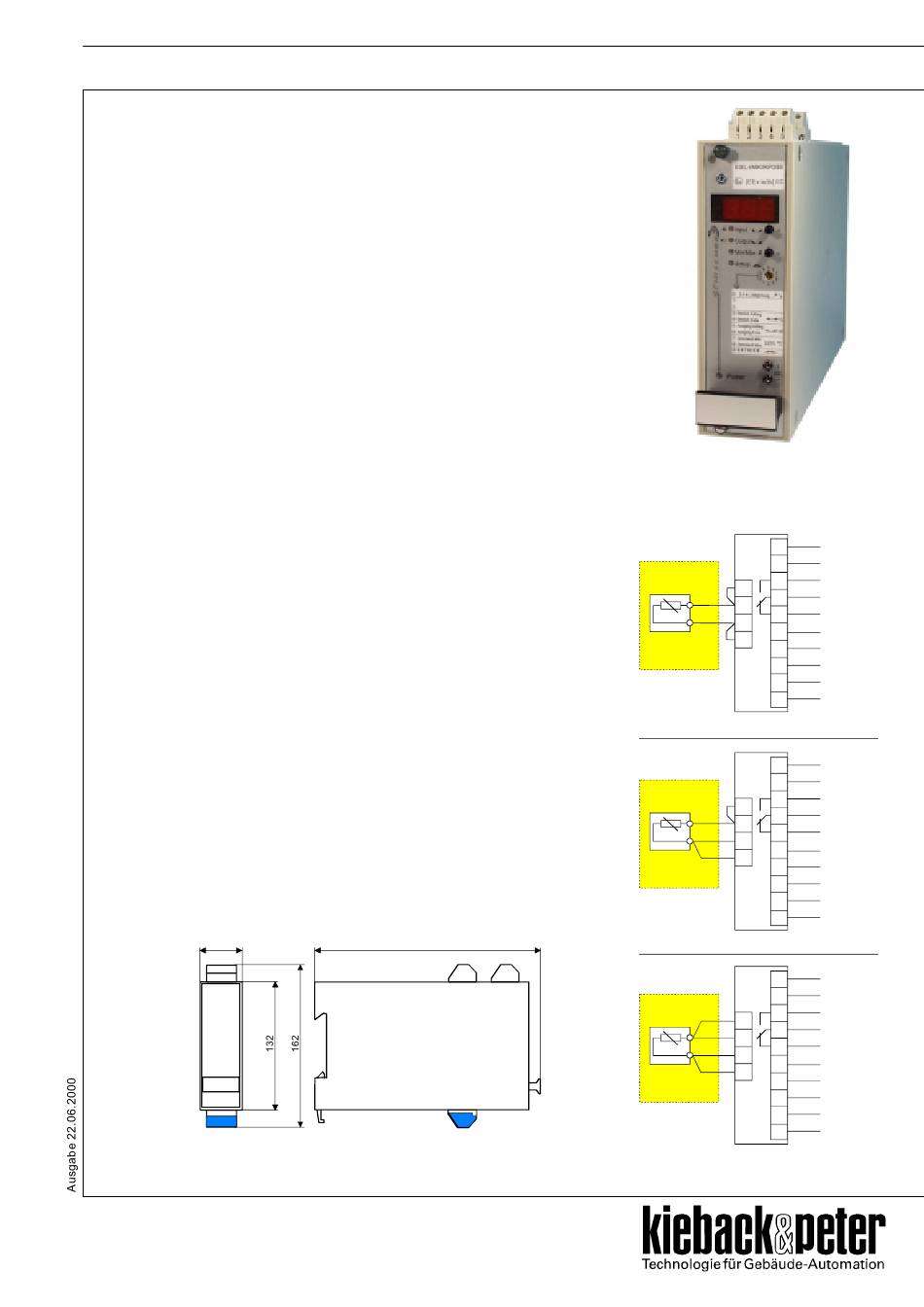

Technisches Datenblatt 2.90-60.250-01
Eigensichere Trennstufe EXL-IMKP250
für Temperaturfühler T.. mit Messelement KP250
Anschluss
(2-, 3- oder 4-Leiterschaltung)
2-Leiter-
anschluss
Ex-Bereich
Zone 1,2,11
21
22
KP250
24
25
Temperatur-
fühler T..
EXL-IMKP250
sicherer Bereich
3-Leiter-
anschluss
Ex-Bereich
Zone 1,2,11
21
22
KP250
24
25
Temperatur-
fühler T..
EXL-IMKP250
sicherer Bereich
4-Leiter-
anschluss
Ex-Bereich
Zone 1,2,11
21
22
KP250
24
25
Temperatur-
fühler T..
EXL-IMKP250
sicherer Bereich
_
1
Netz
+
24 V AC/DC
2
3
Störmelde-
4 kontakt
24 V, 1A
5
6
PE
+
7
Ausgang
_
0/4..10 mA
8
_
9 Ausgang
+
0..10 V DC
10
_
1
Netz
+
24 V AC/DC
2
3
Störmelde-
4 kontakt
24 V, 1A
5
6 PE
+
7
Ausgang
_
0/4..10 mA
8
_
9
Ausgang
+
0..10 V DC
10
_
1
Netz
+
24 V AC/DC
2
3
Störmelde-
kontakt
4
24 V, 1A
5
6 PE
+
7
Ausgang
_
0/4..10 mA
8
_
9
Ausgang
+
0..10 V DC
10
Seite 1/4
