R58 Expert
™
Die Sensoren R58 Expert (R58E) sind durch Einsatz von wartungsfreien Halbleitern sehr
bewährt bei der Verarbeitung typischer Farbkontraste, die bei gewöhnlichen Produkt- und
Materialregistrierungen auftreten. Die kurze Ansprechzeit von 50 μs sorgt für ausgezeich-
nete Wiederholgenauigkeit von Registrierungen – auch bei Hochgeschwindigkeitsan-
wendungen. Diese kurze Ansprechzeit und das kleine Erfassungsbild von 1,2 x 3,8 mm
ermöglicht die Erfassung von kleinen und unauffälligen Registermarken.
Die R58E-Sensoren verfügen über eine TEACH-Modus-Empfindlichkeitseinstellung, die
dadurch erfolgt, dass dem Sensor zwei Erfassungsbedingungen vorgeführt werden. Im
TEACH-Modus gibt es zwei Möglichkeiten: statische und dynamische Programmierung.
Die statische TEACH-Programmierung wird benutzt, um die beiden Erfassungsbedin-
gungen individuell zu positionieren. Die dynamische TEACH-Programmierung bietet die
Möglichkeit des Einlernens einer Reihe von Bedingungen während des Betriebs; der
R58E tastet die Erfassungsereignisse ab und stellt den Schaltpunkt zwischen den hells-
ten und dunkelsten Bedingungen automatisch ein. Der Sensor ermittelt dann, welche
Erfassungsbedingung für den kürzesten Zeitraum vorliegt und weist diesem Ereignis den
Ausgangs-AN-Zustand zu (daher erfolgt die Auswahl von Hell-/Dunkelschaltung automa-
tisch). Die Einstellung der Hell-/Dunkelschaltung kann dann im SETUP-Modus umgekehrt
werden.
Der Sensor verwendet während der TEACH-Programmierung eine dreifarbige LED und
wählt auf der Grundlage des Kontrasts zwischen der Registermarke und ihrem Hinter-
grund automatisch einen roten, grünen oder blauen Lichtstrahl aus. Für Applikationen, bei
denen der Anwender die Lichtstrahlfarbe auswählen möchte, können im SETUP-Modus
einzelne Farben freigegeben/gesperrt werden.
Die Empfindlichkeit kann jederzeit mit Hilfe der Taster "+" oder "-" am Sensor fein abge-
stimmt werden. Die 8-Element-Balkenanzeige zeigt deutlich die relative Eingangssignal-
stärke an.
Die bipolaren Schaltausgänge (npn und pnp) können im SETUP-Modus bei Bedarf für
eine 30-ms-Ein- bzw. Ausschaltverzögerung konfiguriert werden.
Die TEACH- und SETUP-Konfiguration kann entweder über den Drucktaster am Sensor
oder durch Eingangsimpulse über den externen TEACH-Eingang erfolgen. Die Drucktas-
ter können über den externen Eingang gesperrt werden.
Die Ausführung des R58E ist mit ihrem Druckguss-Metallgehäuse, Kunststofflinsen und
der dichten Konstruktion nach IP67 und NEMA 6 äußerst robust und für raue Einsatzum-
gebungen geeignet.
2
GD176 Rev. C
Registermarkensensoren
Übersicht
Power-LED
Dynamischer (+)
Drucktaster
Dunkelschal-
tungs-LED
Hellschaltungs-
LED
Statischer (-)
Drucktaster

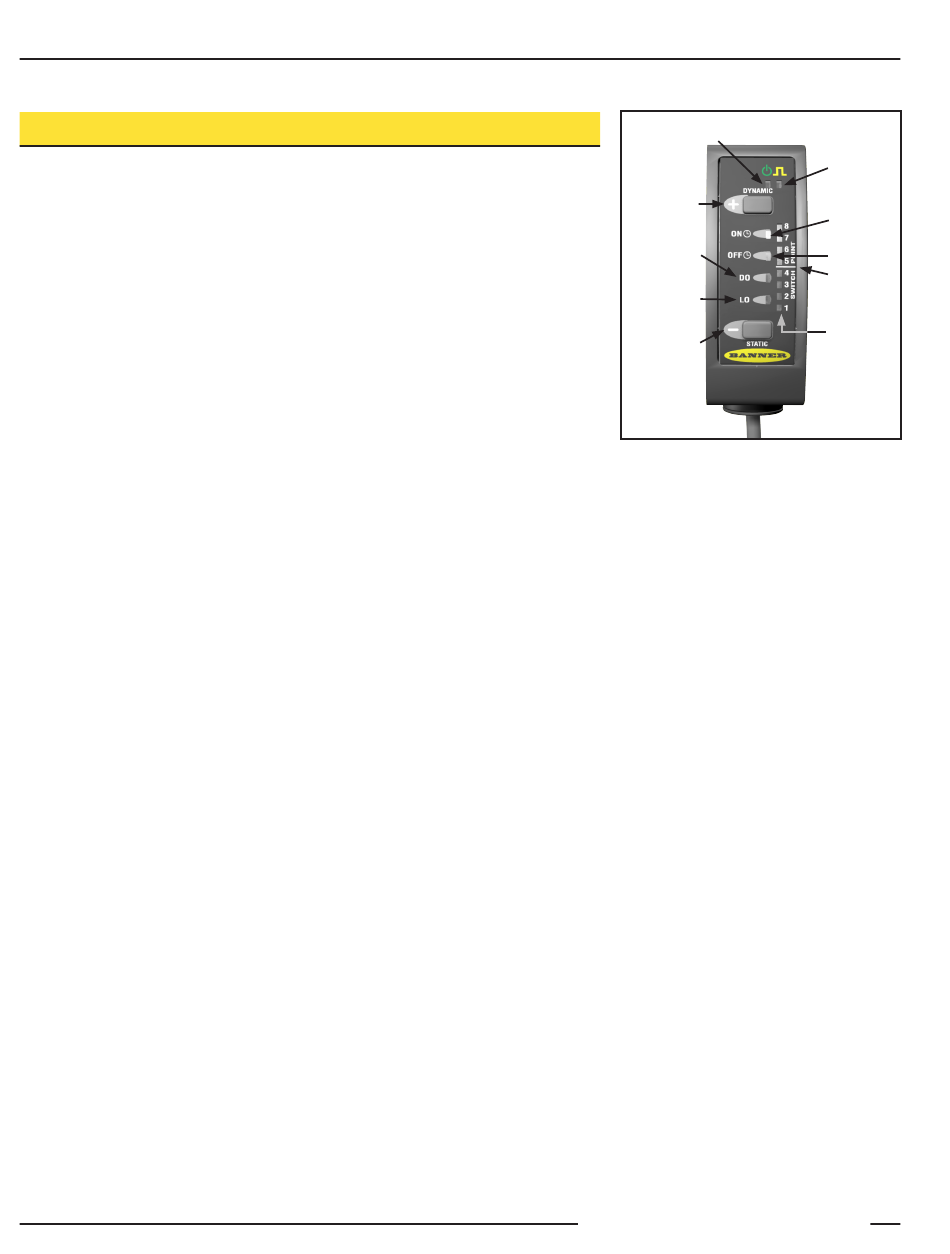

Abbildung 1. Sensormerkmale
Banner Engineering Corp. • Minneapolis, MN USA
www.bannerengineering.com • Tel: 763.544.3164
Ausgangs-LED
Einschaltverzö-
gerungs-LED
Ausschaltver-
zögerungs-LED
Schaltpunkt
8-Segment-Bal-
kenanzeige
