Drucker einrichten
6.5 Kopfandrucksystem einstellen
Die Druckköpfe werden mit je zwei Stößeln angedrückt, die
in der Grundstellung in der Mitte des Kopfwinkels positio-
niert sind. Diese Einstellung kann für die meisten Anwen-
dungen beibehalten werden.
Falls es bei der Verwendung sehr breiter Materialien zu
Aufhellungen des Druckbildes in den seitlichen Randberei-
chen kommt, können die Stößel verstellt werden.
Sechskantschlüssel
2
1

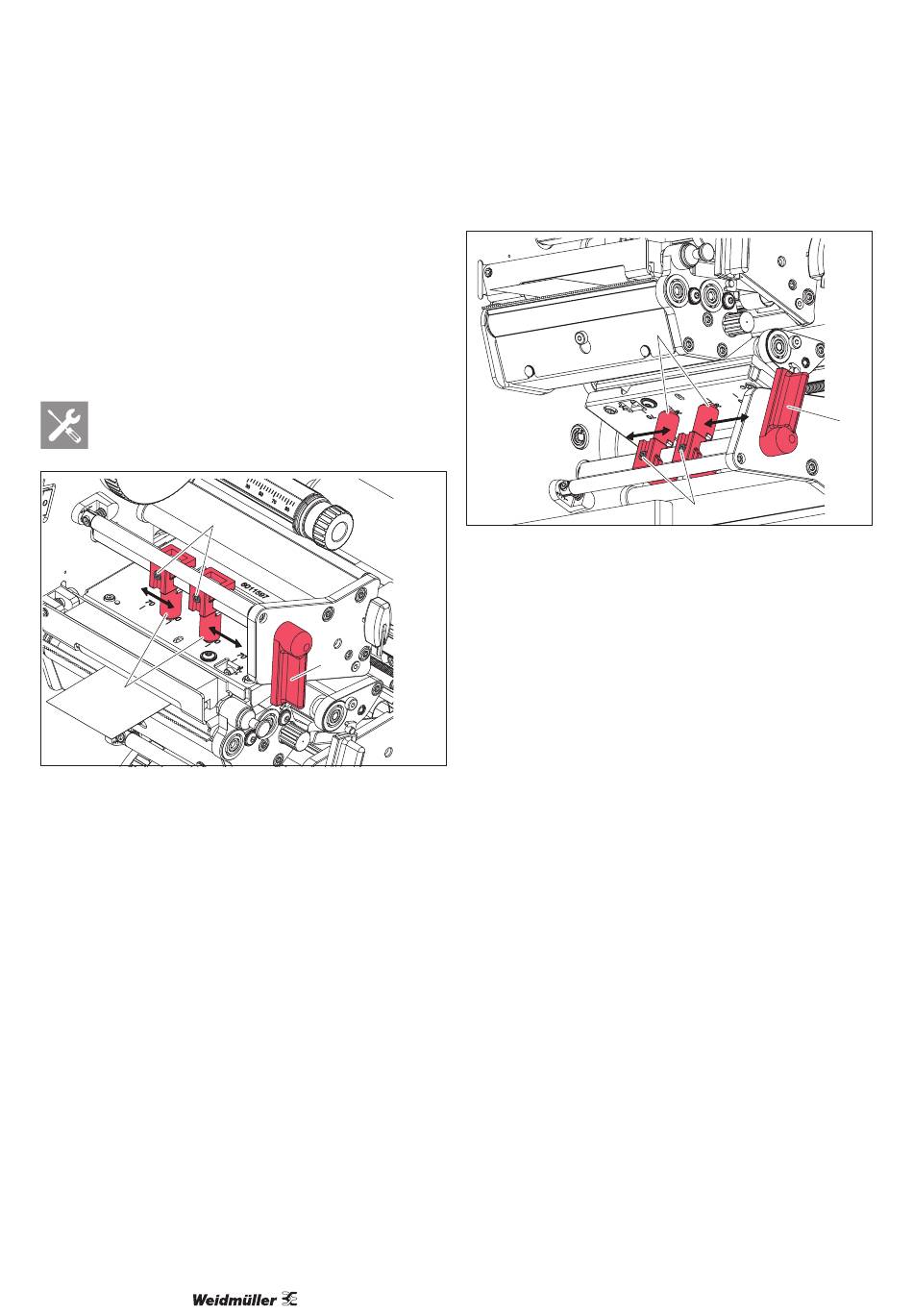

Bild 6.6
Kopfandrucksystem oben einstellen
► Drehen Sie den Hebel (3) im Uhrzeigersinn, um den
oberen Druckkopf zu verriegeln.
► Lösen Sie beide Gewindestifte (2) mit dem Sechskant-
schlüssel.
► Verschieben Sie die Stößel (1) symmetrisch bis maximal
zum Skalenwert 70.
► Ziehen Sie beide Gewindestifte (2) fest.
► Drehen Sie den Hebel (2) gegen den Uhrzeigersinn, um
den Druckkopf zu entriegeln.
16
Bild 6.7
► Drehen Sie den Hebel (4) gegen den Uhrzeigersinn, um
den unteren Druckkopf zu verriegeln.
► Lösen Sie beide Gewindestifte (2) mit dem Sechskant-
schlüssel.
► Verschieben Sie die Stößel (1) symmetrisch bis maximal
3
zum Skalenwert 70.
► Ziehen Sie beide Gewindestifte (2) fest.
► Drehen Sie den Hebel (2) mit dem Uhrzeigersinn, um
den Druckkopf zu entriegeln.
1
2
Kopfandrucksystem unten einstellen
4
2967520000/00/06.2023
