Entfernungsmessgeräte der Serie EDM
Inbetriebnahme
Der Sensor wird vor der Auslieferung getestet und kalibriert. Er kann unmittelbar in Be-
trieb genommen werden.
Nach Abnahme des Gehäusedeckels kann mit Hilfe von vier DIP-Schaltern (bei
PROFIBUS-DP acht DIP-Schalter) der Messmodus eingestellt werden.

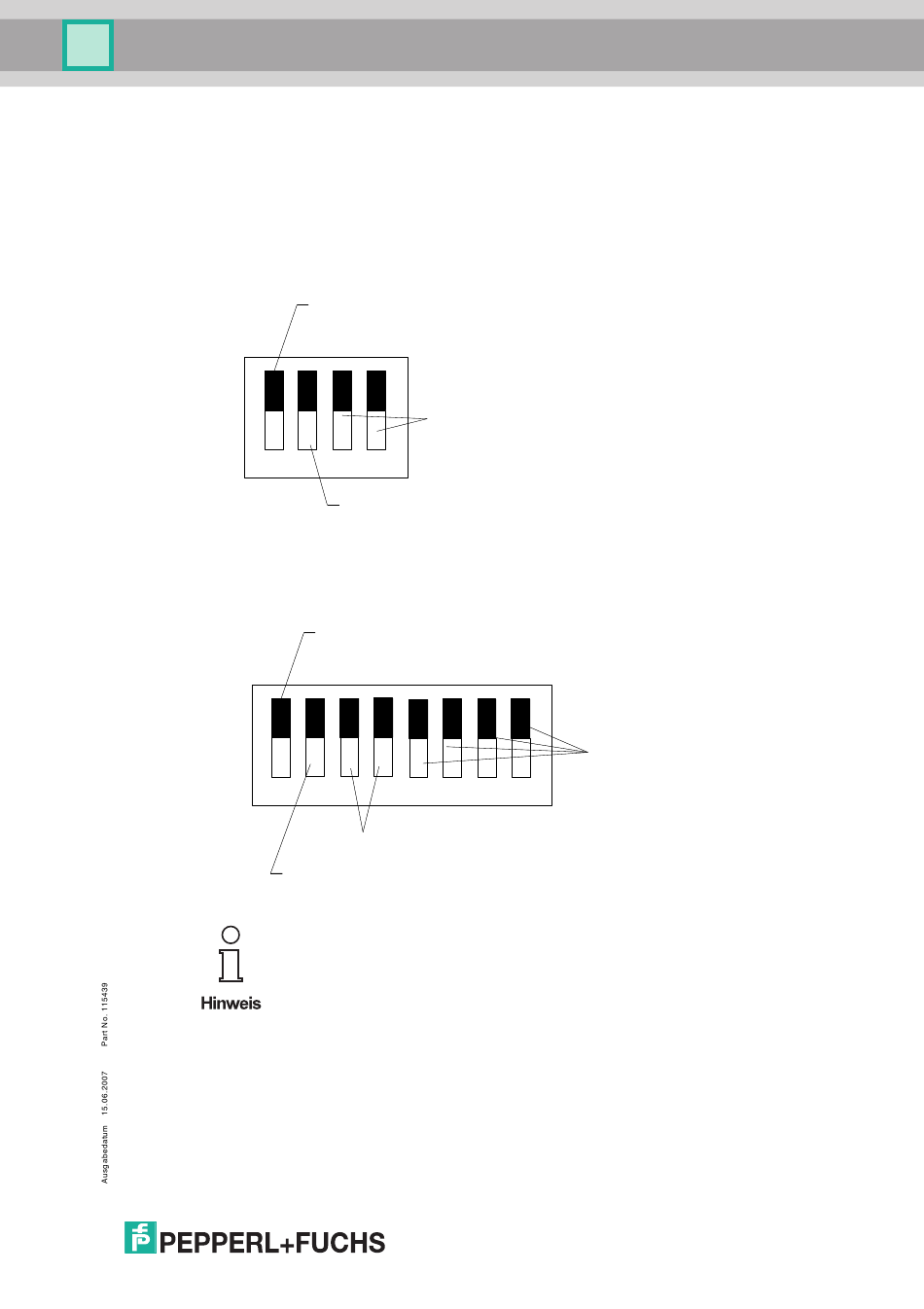

Dip-Schalter Standard
ON
1
Dip-Schalter für Ausführung PROFIBUS-DP
ON
1
DIP-Schalter 2 auf ON: Messung auf Folien- oder Linsenreflektor
DIP-Schalter 2 auf OFF: Messung auf Tripel-Prisma
Der Linsenreflektor R140 stellt kein Tripel-Prisma dar!
DIP-Schalter 1 immer ON.
Andernfalls besteht die Möglichkeit, dass sich äußere Störungen
auf das EDM und somit auf das Messergebnis auswirken.
DIP-Schalter 3 und 4: Betriebsmodi
2
3 4
DIP-Schalter 2 auf ON: Messung auf Folien- oder Linsenreflektor
DIP-Schalter 2 auf OFF: Messung auf Tripel-Prisma
DIP-Schalter 1 immer ON.
Andernfalls besteht die Möglichkeit, dass sich äußere Störungen
auf das EDM und somit auf das Messergebnis auswirken.
2
3 4 5 6
DIP-Schalter 3 und 4: Betriebsmodi
DIP-Schalter 5 bis 8 immer ON.
7 8
