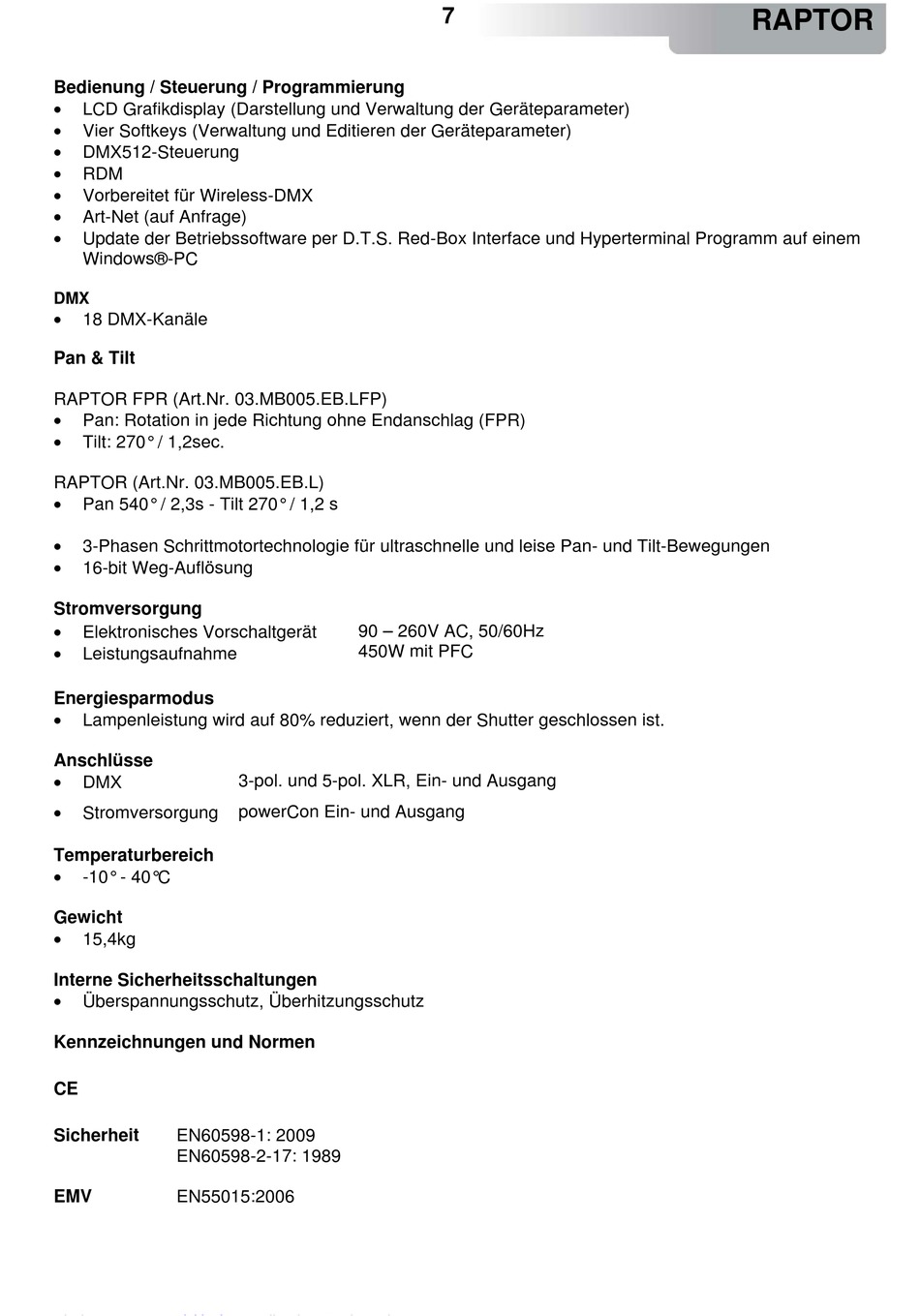

DTS RAPTOR Bedienungsanleitung Seite 7

Bedienung / Steuerung / Programmierung

LCD Grafikdisplay (Darstellung und Verwaltung der Geräteparameter)

Vier Softkeys (Verwaltung und Editieren der Geräteparameter)

DMX512-Steuerung

RDM

Vorbereitet für Wireless-DMX

Art-Net (auf Anfrage)

Update der Betriebssoftware per D.T.S. Red-Box Interface und Hyperterminal Programm auf einem
Windows®-PC
DMX

18 DMX-Kanäle
Pan & Tilt
RAPTOR FPR (Art.Nr. 03.MB005.EB.LFP)

Pan: Rotation in jede Richtung ohne Endanschlag (FPR)

Tilt: 270° / 1,2sec.
RAPTOR (Art.Nr. 03.MB005.EB.L)

Pan 540° / 2,3s - Tilt 270° / 1,2 s

3-Phasen Schrittmotortechnologie für ultraschnelle und leise Pan- und Tilt-Bewegungen

16-bit Weg-Auflösung
Stromversorgung

Elektronisches Vorschaltgerät

Leistungsaufnahme
Energiesparmodus

Lampenleistung wird auf 80% reduziert, wenn der Shutter geschlossen ist.
Anschlüsse

DMX

Stromversorgung
Temperaturbereich

-10° - 40°C
Gewicht

15,4kg
Interne Sicherheitsschaltungen

Überspannungsschutz, Überhitzungsschutz
Kennzeichnungen und Normen
CE
EN60598-1: 2009
Sicherheit
EN60598-2-17: 1989
EN55015:2006
EMV
90 – 260V AC, 50/60Hz
450W mit PFC
3-pol. und 5-pol. XLR, Ein- und Ausgang
powerCon Ein- und Ausgang
7
RAPTOR
